この記事では、Elo 1523L デスクトップ モニターに MSR を取り付ける手順を提供します。

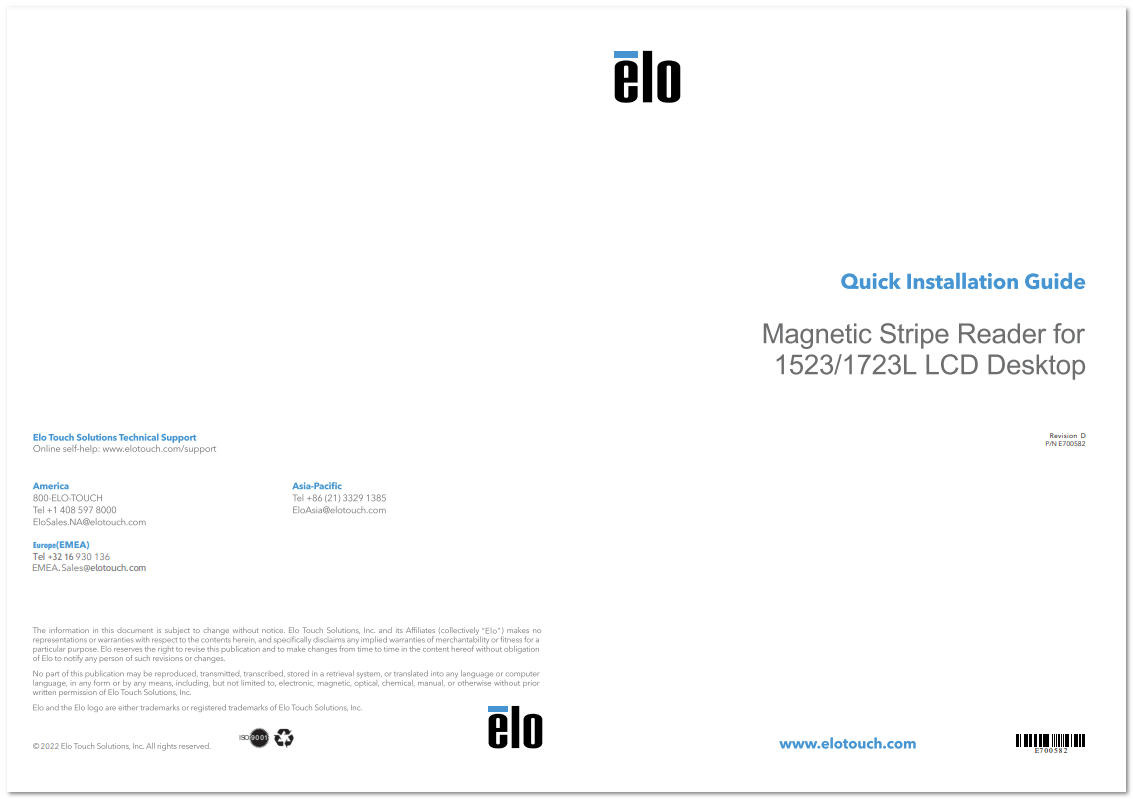

Elo 1523L または 1723L モニターに MSR を取り付けるための手順は以下のとおりです。さらに、Part #E628912: ELO-MSR-1523L 1723L-BL-R と一緒に箱に含まれているクイック インストール ガイド (QIG) が参照のために提供されています。

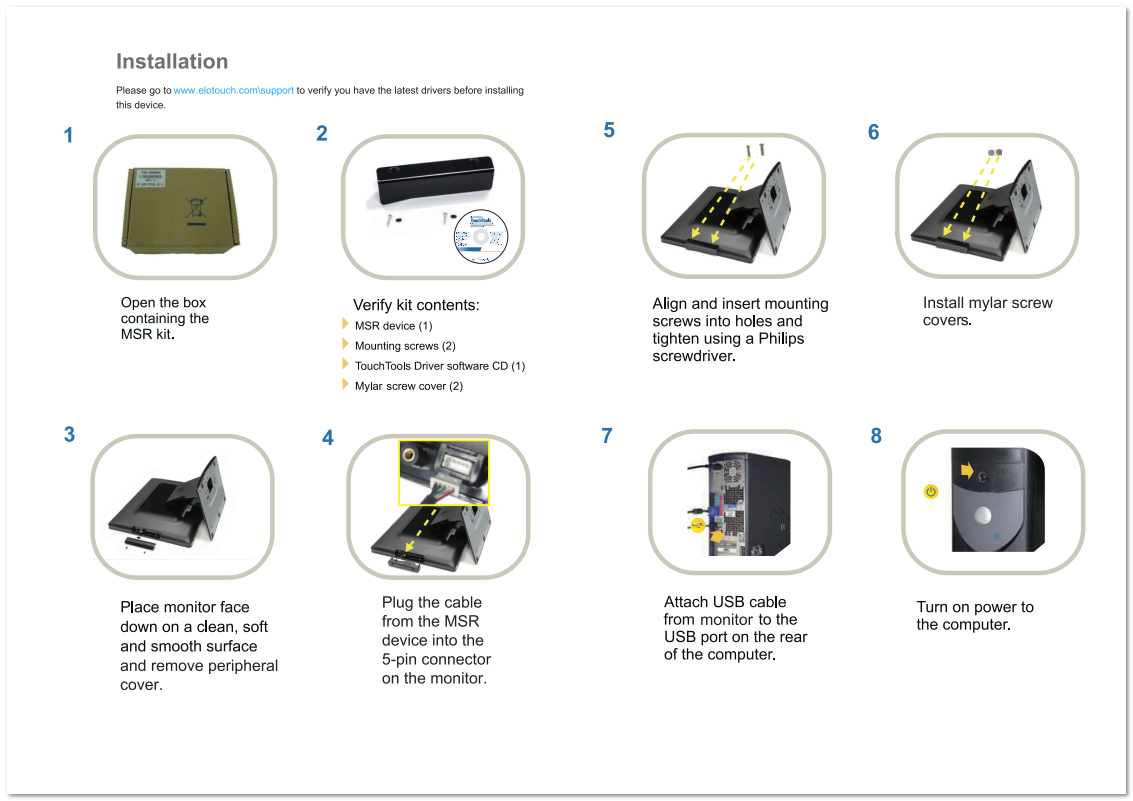

手順

1. モニターを画面を保護するために、きれいで柔らかく滑らかな面に裏向きに置きます。

2. 周辺機器カバーをモニターから取り外します。

3. MSR (磁気ストライプリーダー) からの 5 ピンコネクタをモニターの対応する 5 ピンメイトコネクタに接続します。

4. 指定された穴に 2 つのフィリップス取付ねじを整列させ、それらをドライバーを使用して固定します。

5. 組み立てを完成させるために、 マイラーねじカバーをねじの上に取り付けます。

6. 最後に、モニターから USB ケーブルをコンピュータの空いている USB ポートに接続します。
