Elo X-Series Rev. A オールインワンタッチコンピュータ (Q87 チップセット) のマザーボード BIOS を更新する方法

対象者: 一般 / Elo 顧客、IT サポート、フィールドサービスエンジニアおよびインテグレーター

記事タイプ: レガシーハードウェアメンテナンスおよび BIOS フラッシュ手順

必要なハードウェアおよびソフトウェアのダウンロード

ステップバイステップ BIOS フラッシュ手順

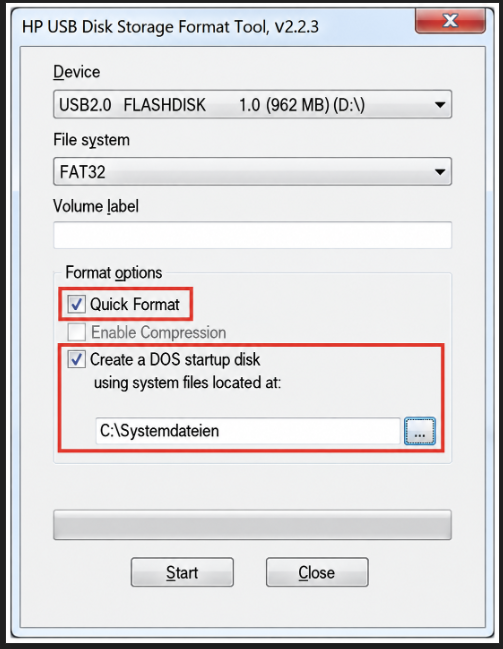

1. DOS ブート可能 USB ドライブを作成:
   HP USB ディスクストレージフォーマットツールを管理者として起動します。 フォーマットオプションの下で、DOS スタートアップディスクの作成をチェックし、 次の場所にある DOS システムファイルを使用を選択し、 ダウンロードして展開した DOS システムファイルフォルダを参照します。開始をクリックします:

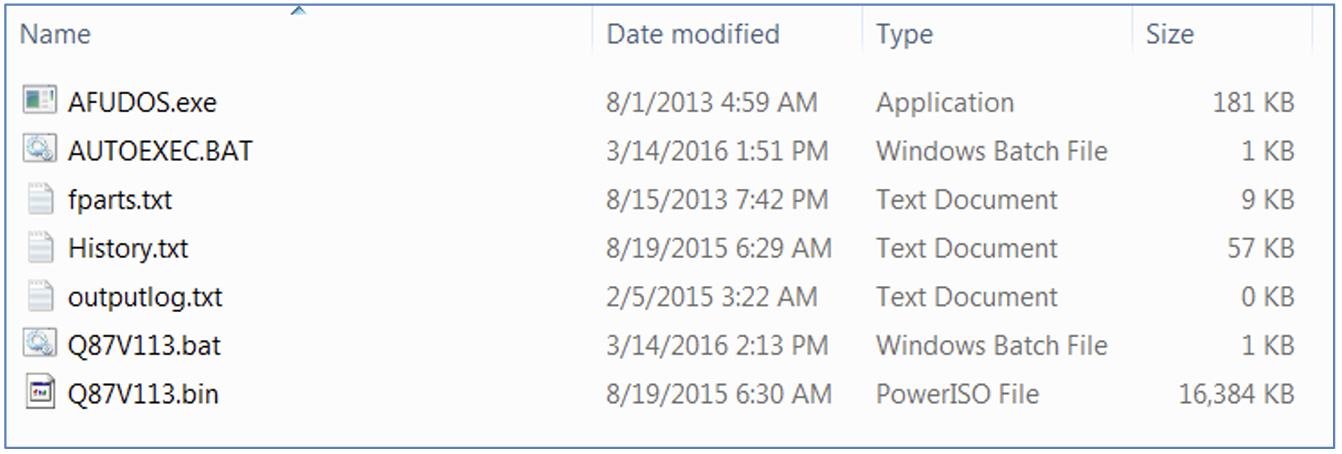

2. BIOS フラッシュファイルを USB にコピー:
   ダウンロードしたQ87 BIOS (v113)アーカイブを抽出し、 すべてのファイルを直接ブート可能な USB フラッシュドライブのルートディレクトリにコピーします:

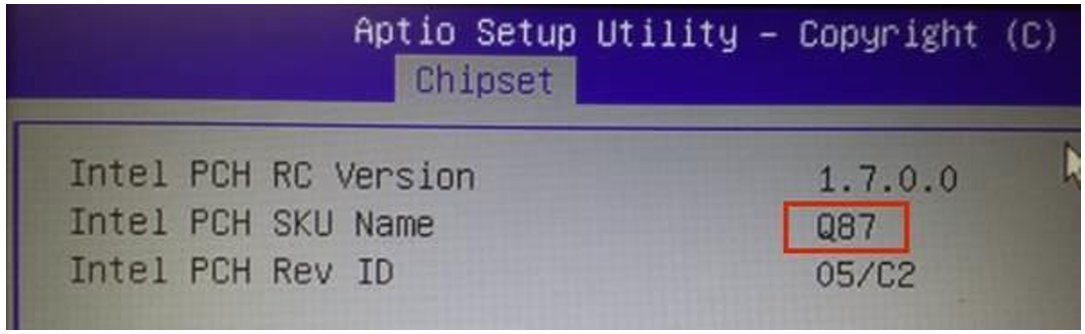

3. Q87 マザーボードアーキテクチャを確認:
   先に進む前に、対象システムが Intel Q87 マザーボードモデルであることを再確認します:

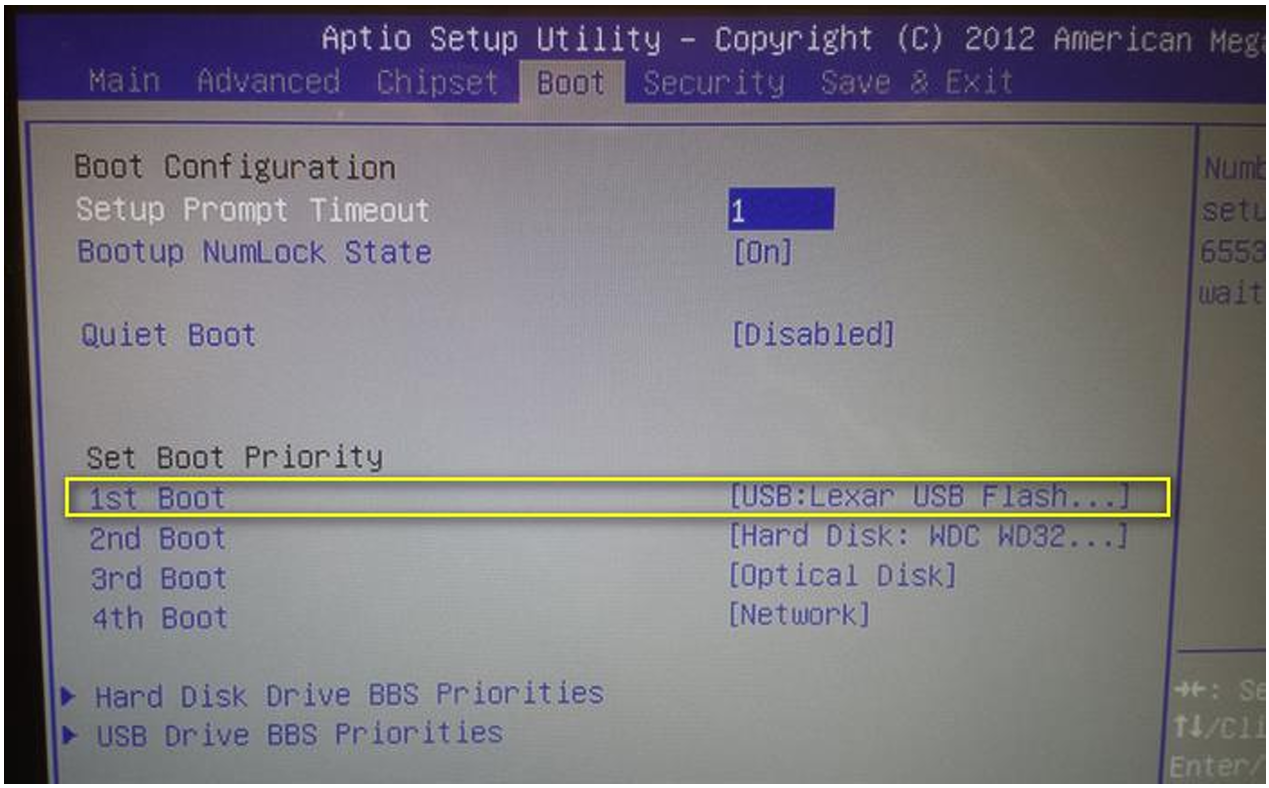

4. BIOS ブート順序を設定:
   準備した USB ドライブを Elo X-Series ユニットに挿入します。コンピュータの電源を入れ、DelまたはF2を連続して押して BIOS セットアップユーティリティに入ります。 BOOTタブに移動し、USB フラッシュドライブをブートオプション #1として設定します。F4を押して変更を保存し、終了します:

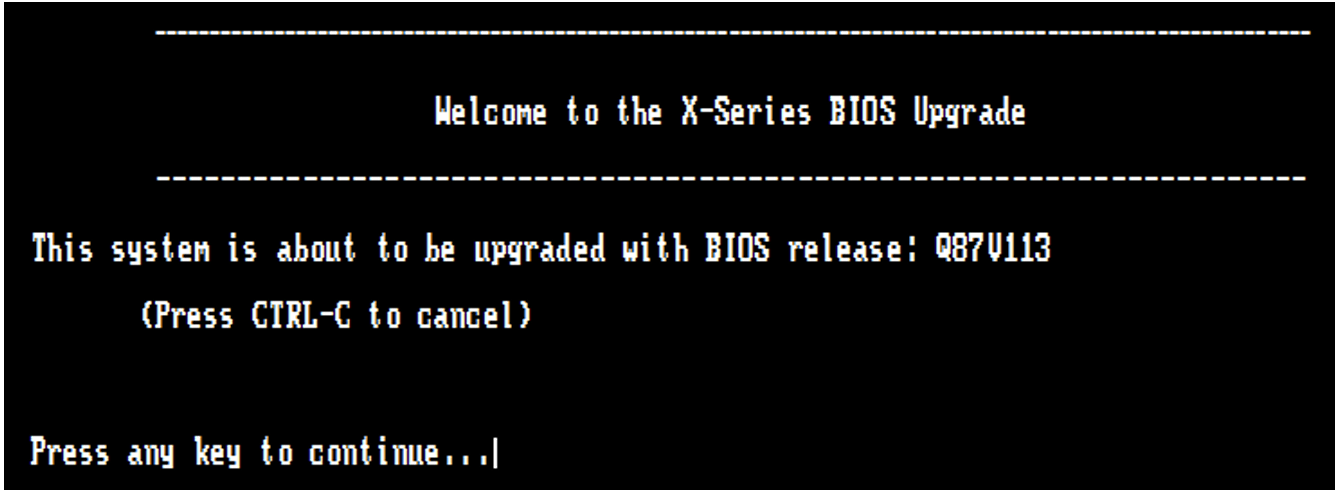

5. DOS フラッシュユーティリティにブート:
   システムは DOS フラッシュ環境にブートし、初期化プロンプトが表示されます。任意のキーを押して自動フラッシュシーケンスを開始します:

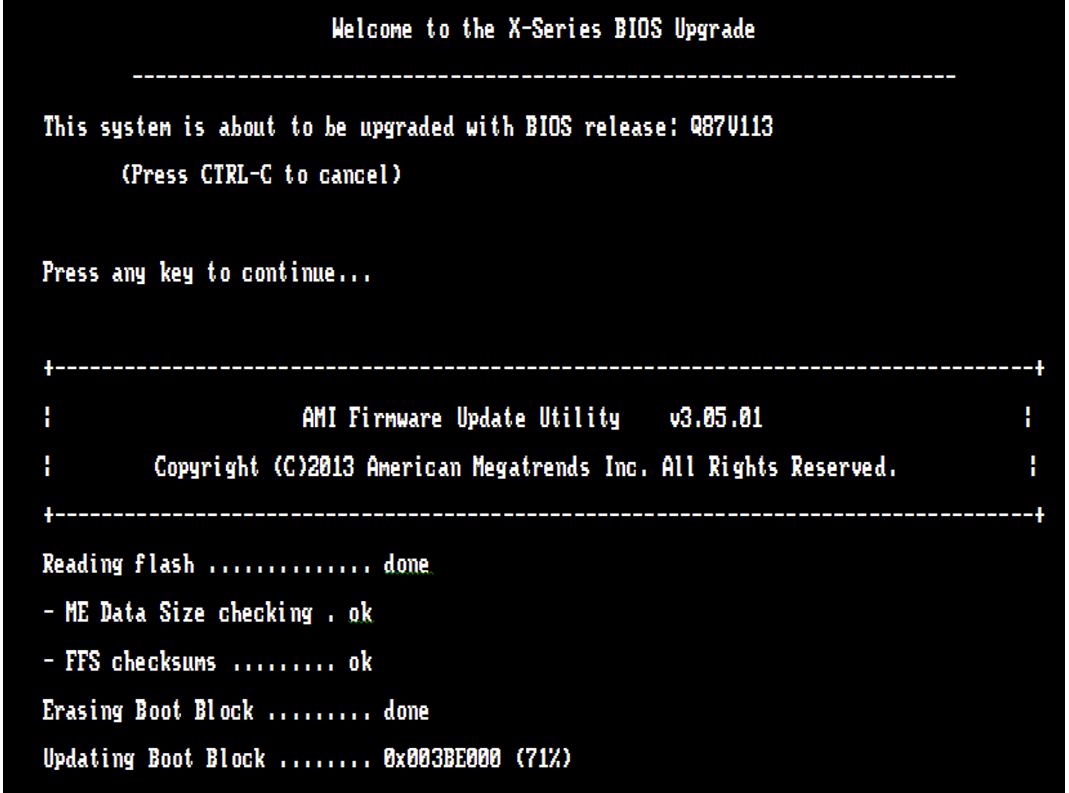

6. フラッシュの実行中:
   フラッシュツールは EEPROM ブロックを消去、書き込み、確認します。
   ⚠️ 中断しないでください: フラッシュ手順がアクティブに実行されている間は、マシンの電源を切ったり、プラグを抜いたりしないでください。

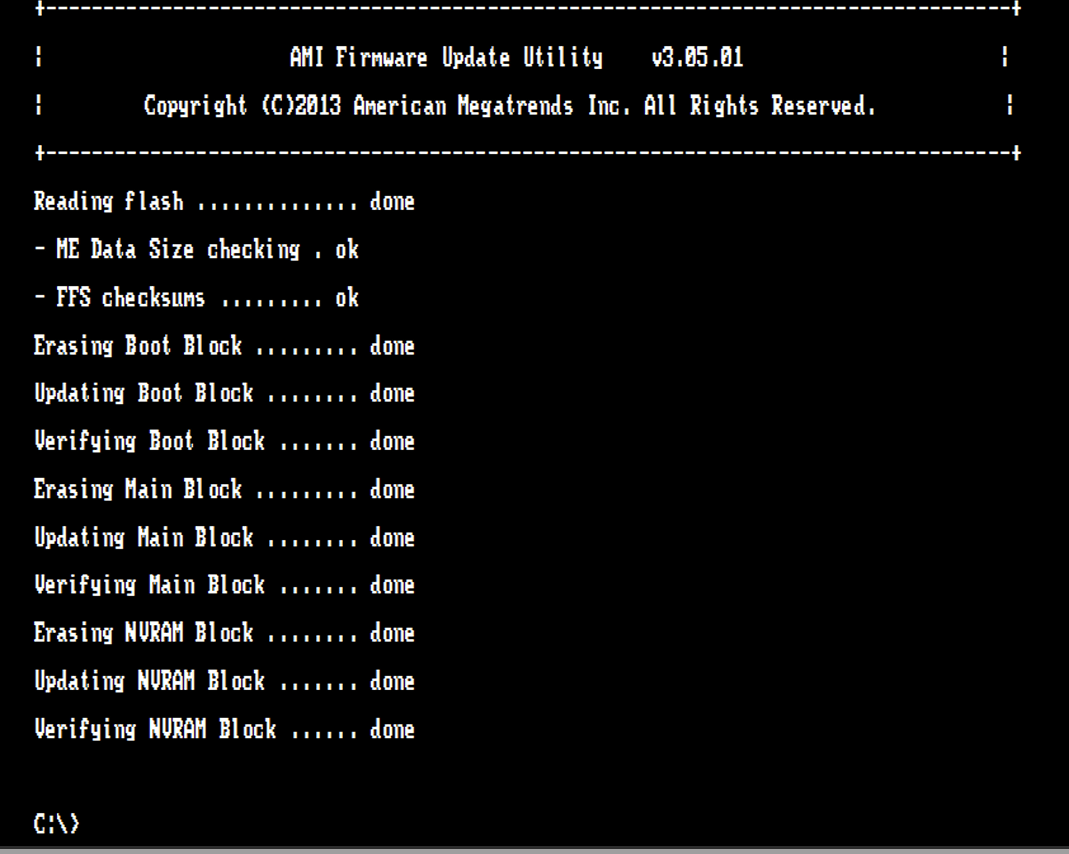

7. フラッシュ完了:
   フラッシュプロセスが正常に終了すると、コマンドラインは標準のC:\>プロンプトに戻ります。USB フラッシュドライブを取り外し、システムの電源をサイクルします:

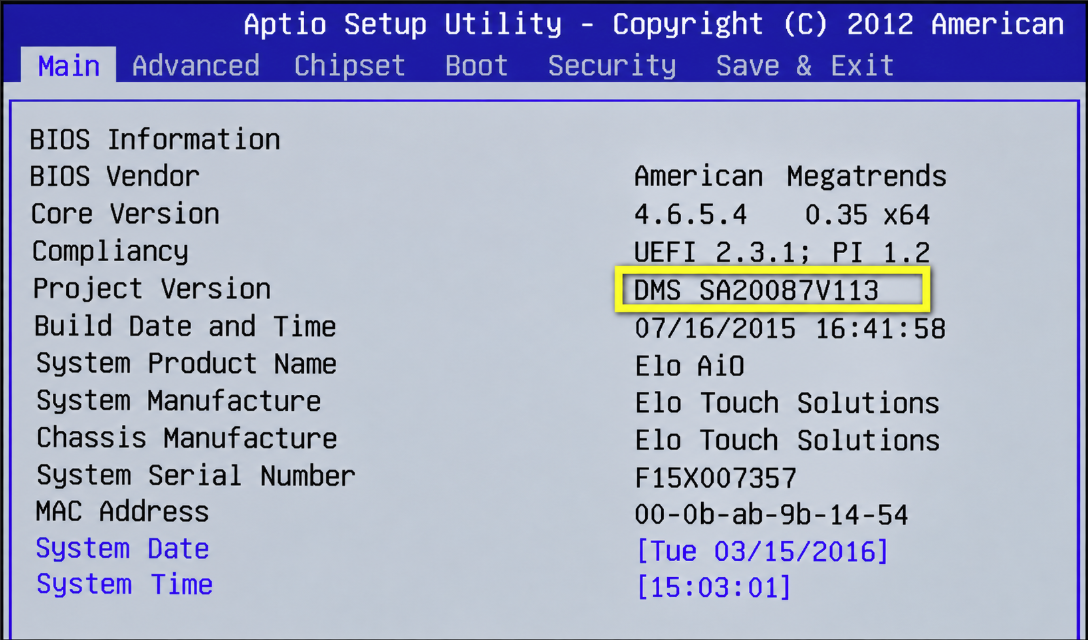

8. BIOS バージョンを確認:
   システムの電源を入れ、BIOS セットアップに入ります。メインタブの下で、プロジェクトバージョン行が更新されたバージョン (例: V113) を表示していることを確認します:
