この記事では、Elo UIC680 NFCリーダーをMIFARE®カードを読み取るように設定する方法について説明します。必要なユーティリティのインストール、MIFAREファームウェアの読み込み、ファームウェアバージョンの確認、MIFAREモードの有効化、およびカードの動作テストについて説明します。

ステップ1 — アップグレードユーティリティのインストール

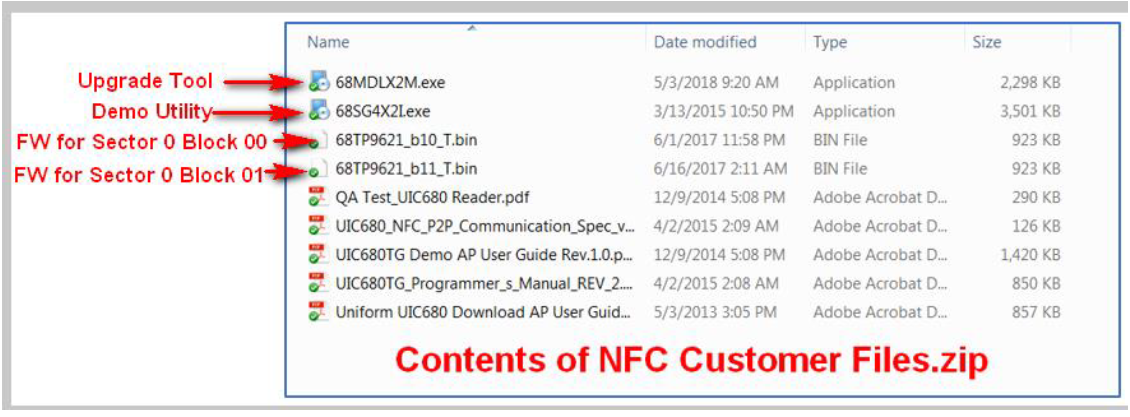

1. 68MDLX2M.exeを実行します。

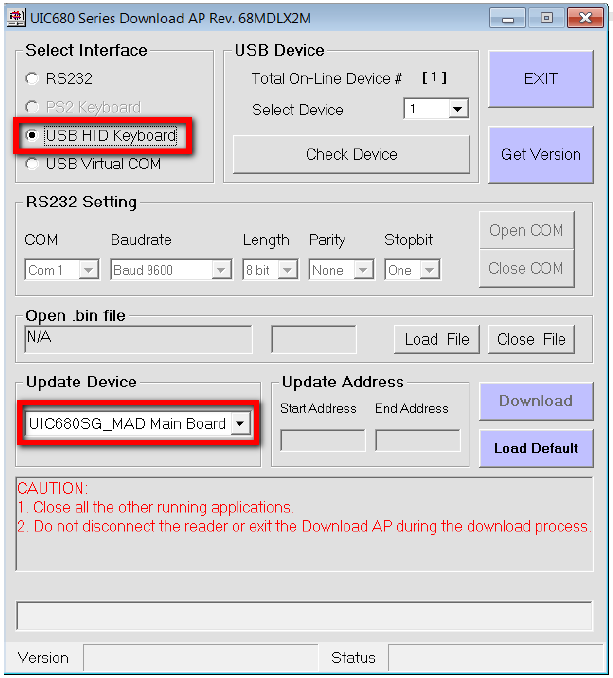

2. USB HIDキーボードを選択します。
3. デバイスの更新ドロップダウンリストからUIC680SG_MADメインボードを選択します。

ステップ2 — MIFAREファームウェアの読み込み

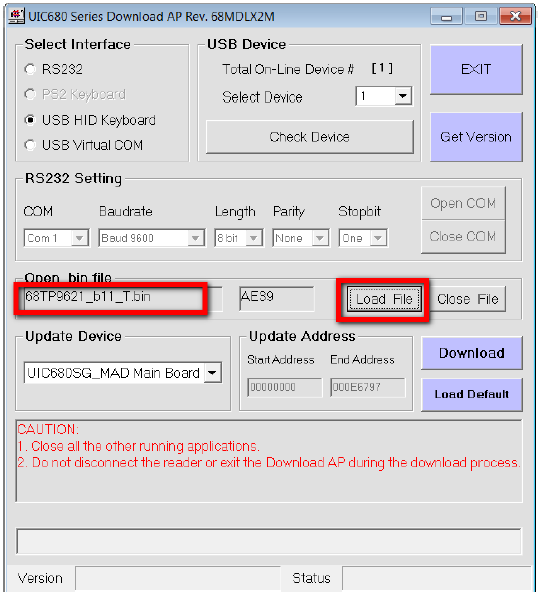

1. ファイルを読み込むをクリックします。
2. 必要なファームウェアファイルを参照します。

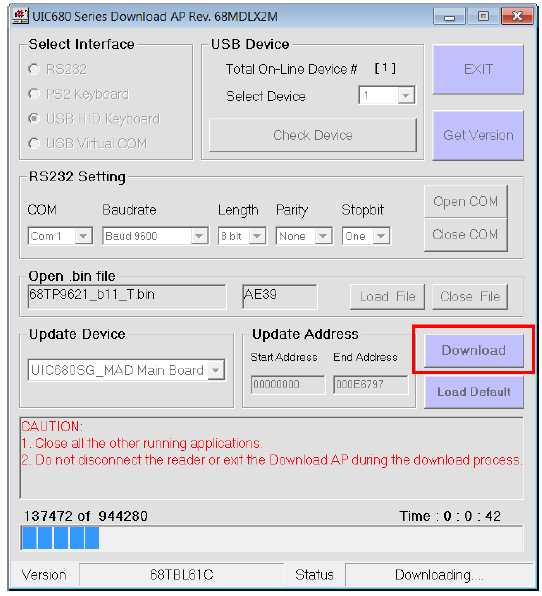

3. ダウンロードをクリックして、リーダーのプログラミングを開始します。
4. ファームウェアがダウンロードされるまで約1〜2分待ちます。プログラミング中にリーダーが数回ビープ音を鳴らします。

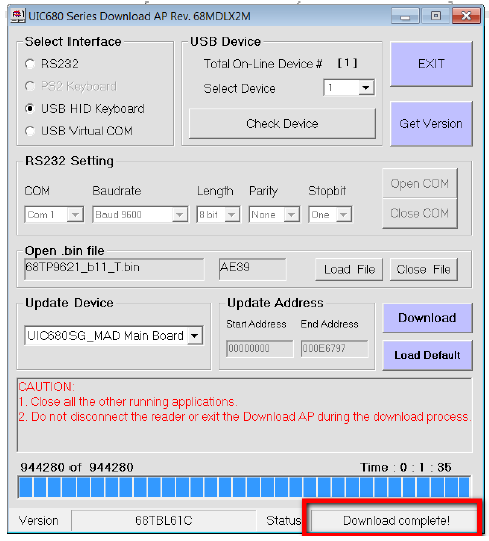

5. ステータスフィールドにダウンロード完了！と表示されていることを確認します。

ステップ3 — ファームウェアバージョンの確認

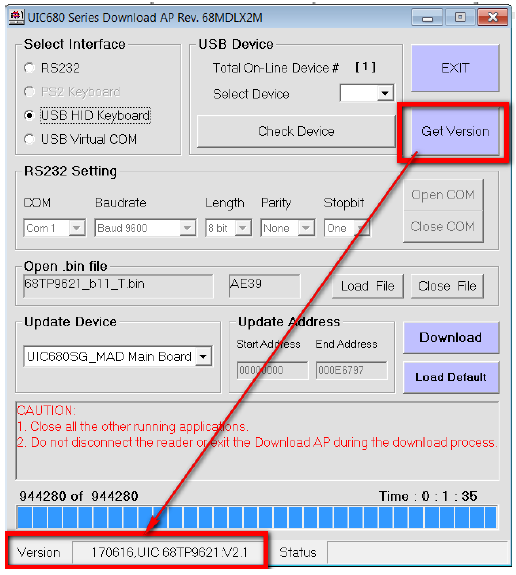

1. バージョンを取得をクリックします。
2. ファームウェアバージョンが170616であることを確認します。
3. 終了をクリックします。

ステップ4 — MIFAREモードの有効化

1. 68SG4X2I.exeを実行します。

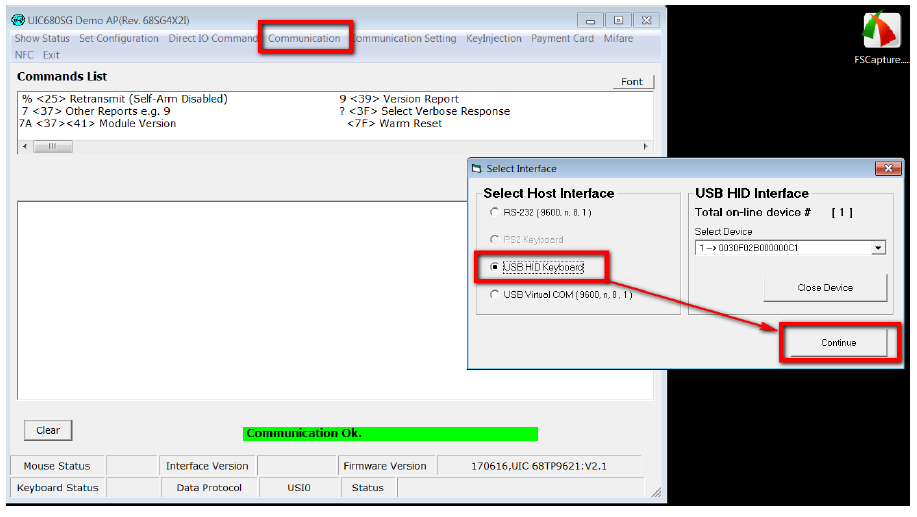

2. 通信タブを選択します。
3. USB HIDキーボードを選択します。
4. 続行をクリックします。

ステップ5 — MIFAREコマンドを送信

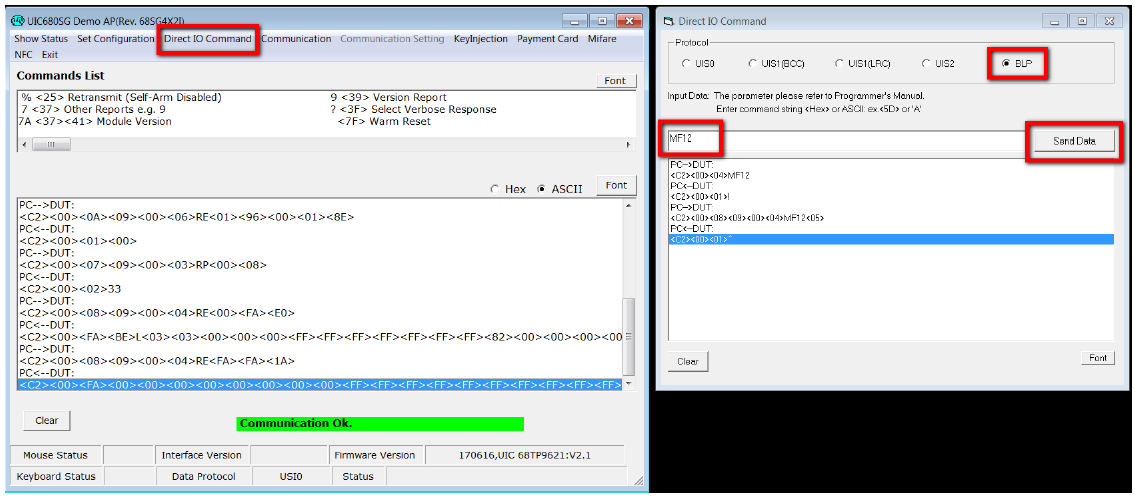

1. 直接IOコマンドタブを選択します。
2. BLPをプロトコルとして選択します。

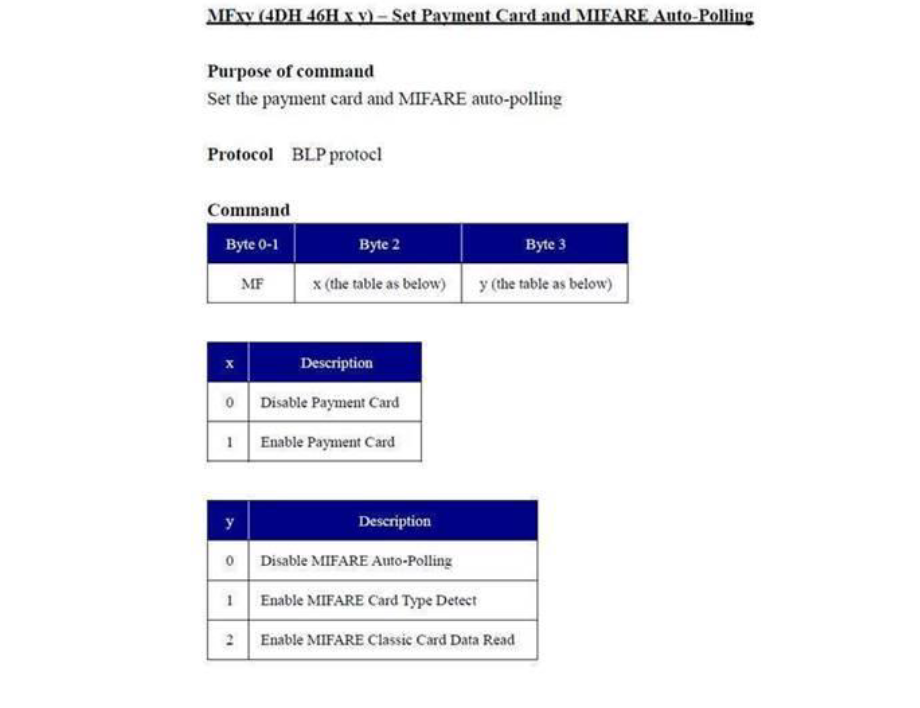

3. MF12を入力します。
4. データを送信をクリックします。

ステップ6 — リーダーを再起動

UIC680リーダーのUSBケーブルを外して再接続し、完全な電源サイクルを実行します。

ステップ7 — リーダーをテスト

1. Windowsメモ帳を開きます。

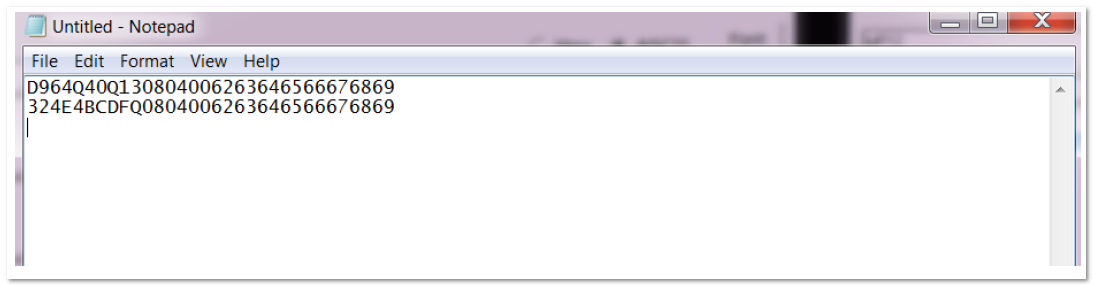

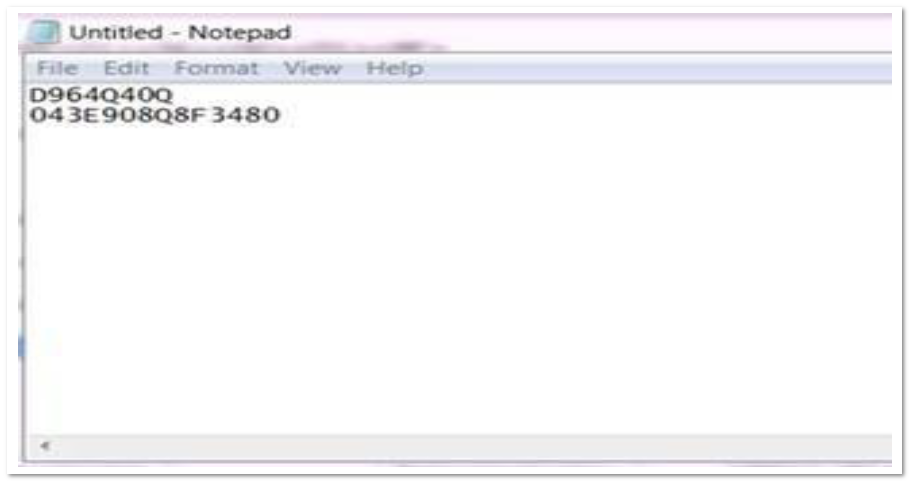

2. MIFAREカードをリーダーに提示します。
3. カードデータが表示されることを確認します。

トラブルシューティング

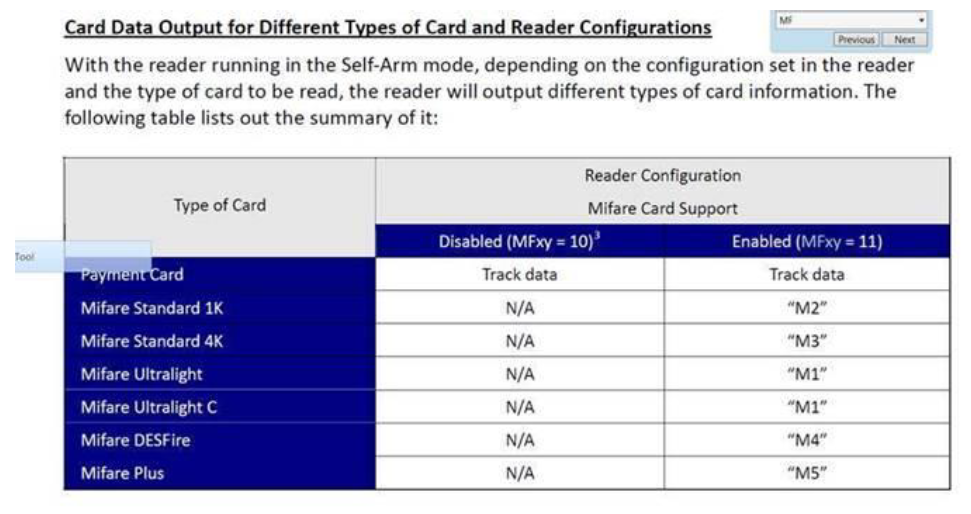

例出力

以下の例は、設定後のMIFAREカードの正常な読み取りを示しています。

例ブロック0データ
