この記事では、EloのバックパックのGPIOをテストする方法について説明します

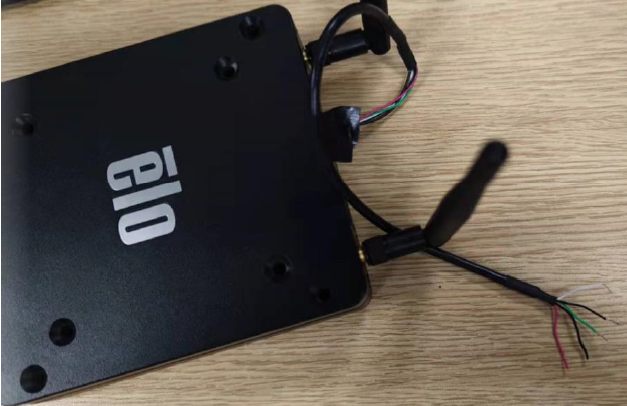

GPIOケーブルキットを使用します: P/N: E211544 または同様のケーブル。ELO周辺機器テストアプリを起動し、GPIOケーブルをバックパック4.0デバイスのGPIO接続に挿入します。

a. 白い線を黒い線でショートします。== GPIO81はLowになっているはずです
b. 緑の線を黒い線でショートします。== GPIO82はLowになっているはずです
c. 赤い線の電圧を測定します== 5Vであるべきです
d. GPIO80の出力をLowに変更します。0 Vになるはずです
