この記事では、i-Series 4.0 ユニットの背面に 0702L をインストールする手順を提供します。

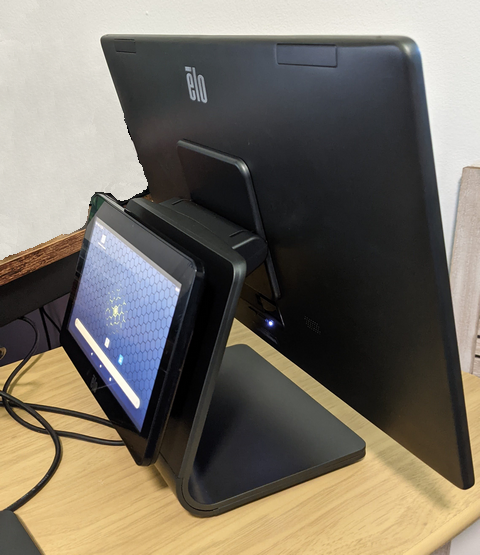

i-Series 4.0 スタンドの背面に、Elo 0702L タッチスクリーンモニターを顧客用ディスプレイとして取り付ける手順。

必要なハードウェア

• P/N: E796382, 0702L タッチスクリーンモニター
• Elo i-Series 4.0 スレートとスタンド
• 4本のフィリップス M4 x 0.5 x 18mm フィリップスネジ
• フィリップスドライバー

必要なソフトウェア

• Android用 DisplayLink Presenter

手順

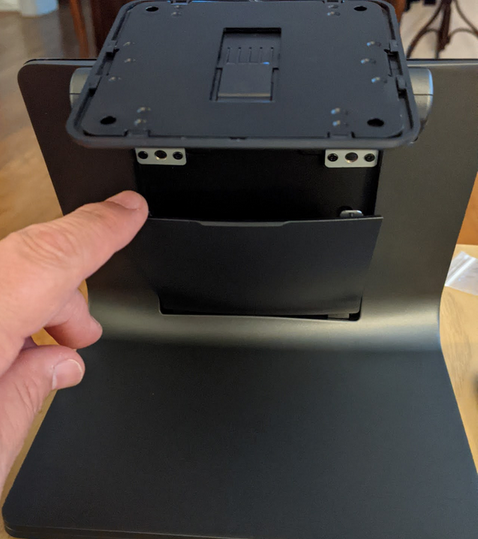

1. スタンドの前面からケーブルカバーのドアを取り外します。

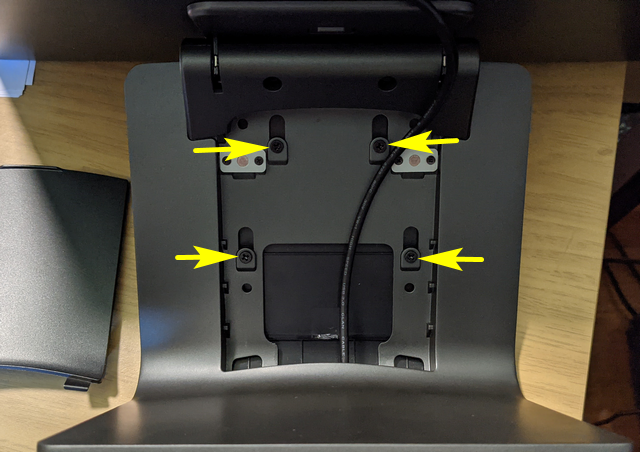

2. 下記に示す4本のネジを取り外します。

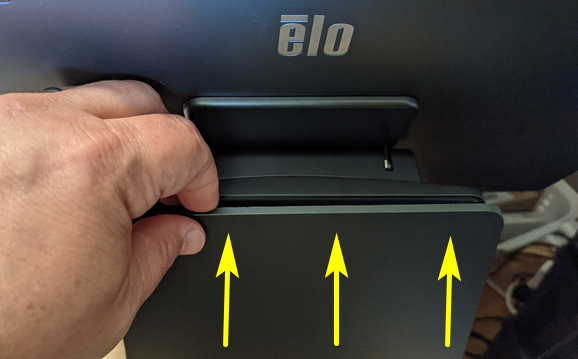

3. 背面カバーを上にスライドさせてスタンドから外します。

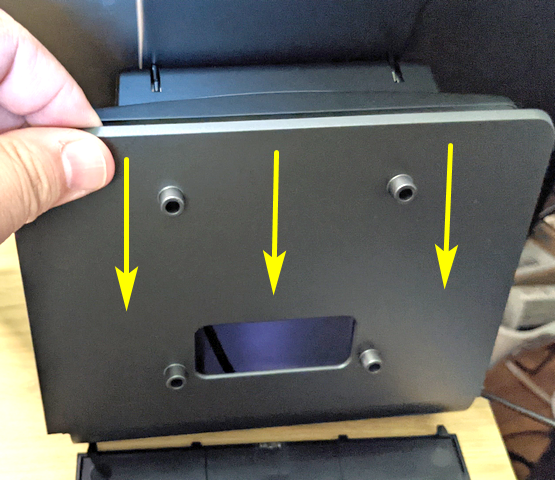

4. 75mm VESA マウントアダプターをスタンドの背面にスライドさせて取り付けます。

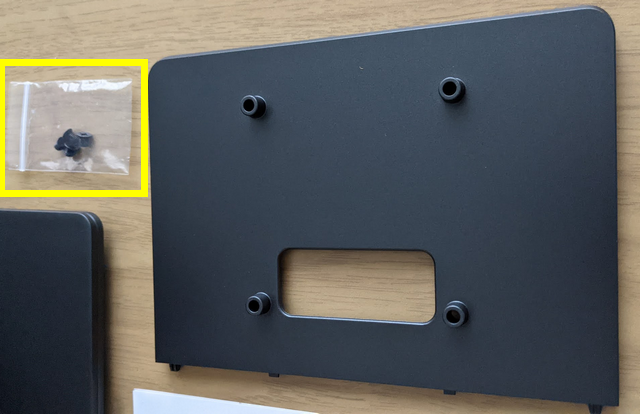

5. i-Series 4.0 スタンドに付属のフィリップスネジを使用して VESA マウントアダプターをスタンドに固定します。

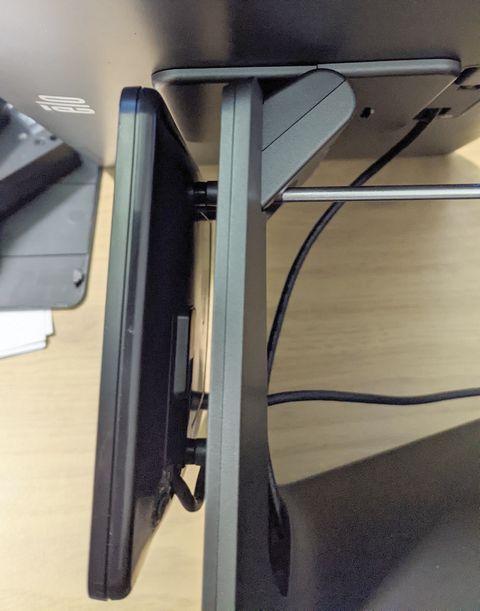

6. 0702L タッチスクリーンモニターを VESA マウントアダプターの4つの取り付けスタッドに合わせ、フィリップス M4 x 18mm ネジで固定します。




7. 0702LのYケーブルをスタンドのケーブルルートを通してルーティングし、USBコネクタをi-Series 4.0 USB Hub に接続します。

8. ケーブルカバーのドアをスタンドの前面に戻します。

9. DisplayLink Presenter アプリをダウンロードしてインストールします。

10. 0702L タッチスクリーンモニターが正常に機能するようになります。
