この記事では1502LMコネクターパネルに関する情報を提供します

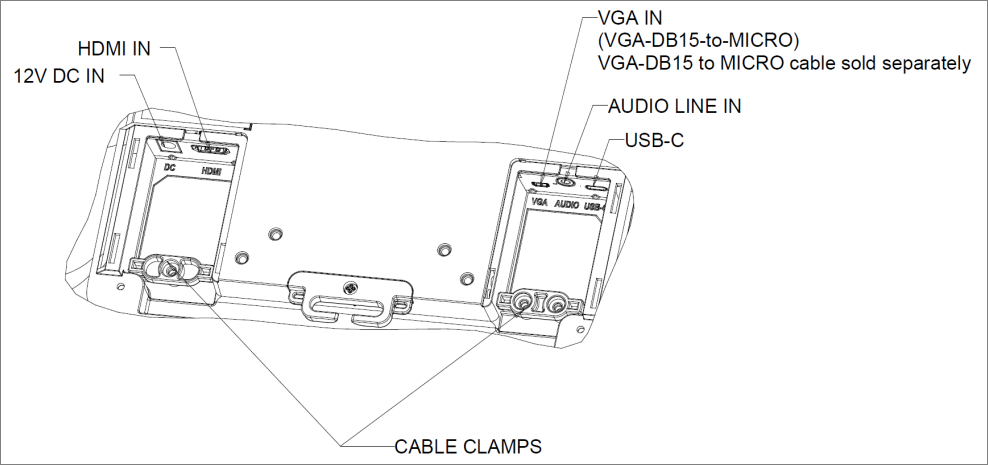

以下にElo 1502LMコネクターパネルと接続の説明を記載します。
- 注意：ケーブルタイダウンポイントは、タイラップでケーブルを固定するために使用できます。タイラップをケーブルタイダウンポイントに通し、ケーブルの周りに巻き付けてケーブル接続を確保します。
タッチモニター接続
- HDMIおよびUSB Type-Cによるタッチソース付きのビデオソース：
1. HDMIケーブルの一端をモニターのHDMI入力コネクタに接続し、もう一端をHDMIビデオソースに接続します。
2. USBタッチケーブル（USB Type-AからType-C）をモニターのUSB Type-CコネクタとPCのUSB Type-Aポートの間に接続します。このケーブルはUSB2.0のみ対応しています。
3. モニターの音声ラインインと音声ソースの間に音声ケーブルを接続します（HDMIケーブルを介して内蔵音声を使用することもできます）。
4. 電源アダプターの入力コネクタを電源に接続します。電源アダプターのDC出力コネクタをモニターの入力電源ジャックに接続します。
5. タッチモニターはOFFの状態で出荷されます。電源ボタンを押してオンにします。
2. USBタッチケーブル（USB Type-AからType-C）をモニターのUSB Type-CコネクタとPCのUSB Type-Aポートの間に接続します。このケーブルはUSB2.0のみ対応しています。
3. モニターの音声ラインインと音声ソースの間に音声ケーブルを接続します（HDMIケーブルを介して内蔵音声を使用することもできます）。
4. 電源アダプターの入力コネクタを電源に接続します。電源アダプターのDC出力コネクタをモニターの入力電源ジャックに接続します。
5. タッチモニターはOFFの状態で出荷されます。電源ボタンを押してオンにします。
- VGAおよびUSB Type-Cによるタッチソース付きのビデオソース：
1. VGA-DB15-to-MICROケーブル（別売、Elo P/N: E710549）の一端をモニターのVGA入力コネクタに接続し、もう一端をVGAビデオソースに接続します（最高のパフォーマンスを得るために、VGAコネクタのビデオケーブルのネジを締めてください）。
2. USBタッチケーブル（USB Type-AからType-C）をモニターのUSB Type-CコネクタとPCのUSB Type-Aポートの間に接続します。このケーブルはUSB2.0のみ対応しています。
3. モニターの音声ラインインと音声ソースの間に音声ケーブルを接続します。
4. 電源アダプターの入力コネクタを電源に接続します。電源アダプターのDC出力コネクタをモニターの入力電源ジャックに接続します。
5. タッチモニターはOFFの状態で出荷されます。電源ボタンを押してオンにします。
2. USBタッチケーブル（USB Type-AからType-C）をモニターのUSB Type-CコネクタとPCのUSB Type-Aポートの間に接続します。このケーブルはUSB2.0のみ対応しています。
3. モニターの音声ラインインと音声ソースの間に音声ケーブルを接続します。
4. 電源アダプターの入力コネクタを電源に接続します。電源アダプターのDC出力コネクタをモニターの入力電源ジャックに接続します。
5. タッチモニターはOFFの状態で出荷されます。電源ボタンを押してオンにします。
- USB Type-Cによるビデオおよびタッチソース：
1. USB Type-C to Type-Cケーブル（別売、Elo P/N: E710364）をモニターのUSB Type-CコネクタとPCのUSB Type-Cポートの間に接続します。
2. 電源アダプターの入力コネクタを電源に接続します。電源アダプターのDC出力コネクタをモニターの入力電源ジャックに接続します。
3. タッチモニターはOFFの状態で出荷されます。電源ボタンを押してオンにします。
注意：
1. USB Type-Cのピンアウト図はモニター仕様に示されています。
2. Elo USB Type-C to Type-C（Elo P/N: E710364）ケーブルの使用を推奨します。互換性の問題を防ぐためです。
3. USB Type-Cは電源を提供せず、ビデオまたはタッチ機能のみに使用されます。
2. 電源アダプターの入力コネクタを電源に接続します。電源アダプターのDC出力コネクタをモニターの入力電源ジャックに接続します。
3. タッチモニターはOFFの状態で出荷されます。電源ボタンを押してオンにします。
注意：
1. USB Type-Cのピンアウト図はモニター仕様に示されています。
2. Elo USB Type-C to Type-C（Elo P/N: E710364）ケーブルの使用を推奨します。互換性の問題を防ぐためです。
3. USB Type-Cは電源を提供せず、ビデオまたはタッチ機能のみに使用されます。
