この記事は、Elo P/N: E160104、1002Lおよび10i用のテーブルトップスタンドに関する情報と図面を提供します

Elo P/N: E160104、1002Lおよび10i用のテーブルトップスタンドに関する情報と図面

部品詳細: E160104: ELO-STAND-10.1IN-GY-R
部品説明: 1002Lおよび10i用のテーブルトップスタンド

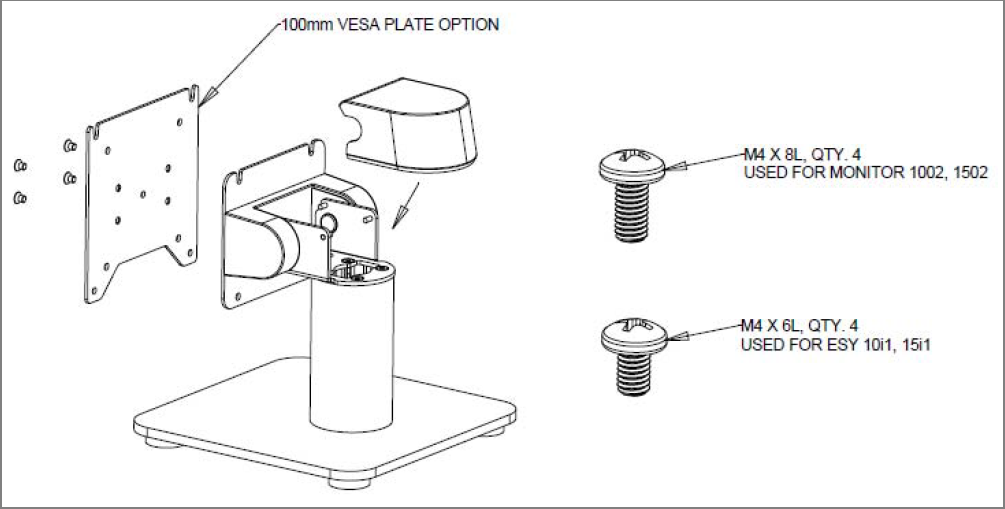

キットには以下のコンポーネントが含まれています:

• 1x 100mm VESAプレートテーブルトップスタンド。
• 4x M4 X 6L フィリップスパンヘッド、ブラック
• 1x 除湿剤
• 4x M4 X 8L フィリップスパンヘッド、ブラック（キット内の別袋）
• 1x 組み立て説明書フライヤー

スタンドのティルト角は-10° / +90 ° ± 2 °です
重量（未梱包） = 4.5ポンド (2.04117 kg)

図面

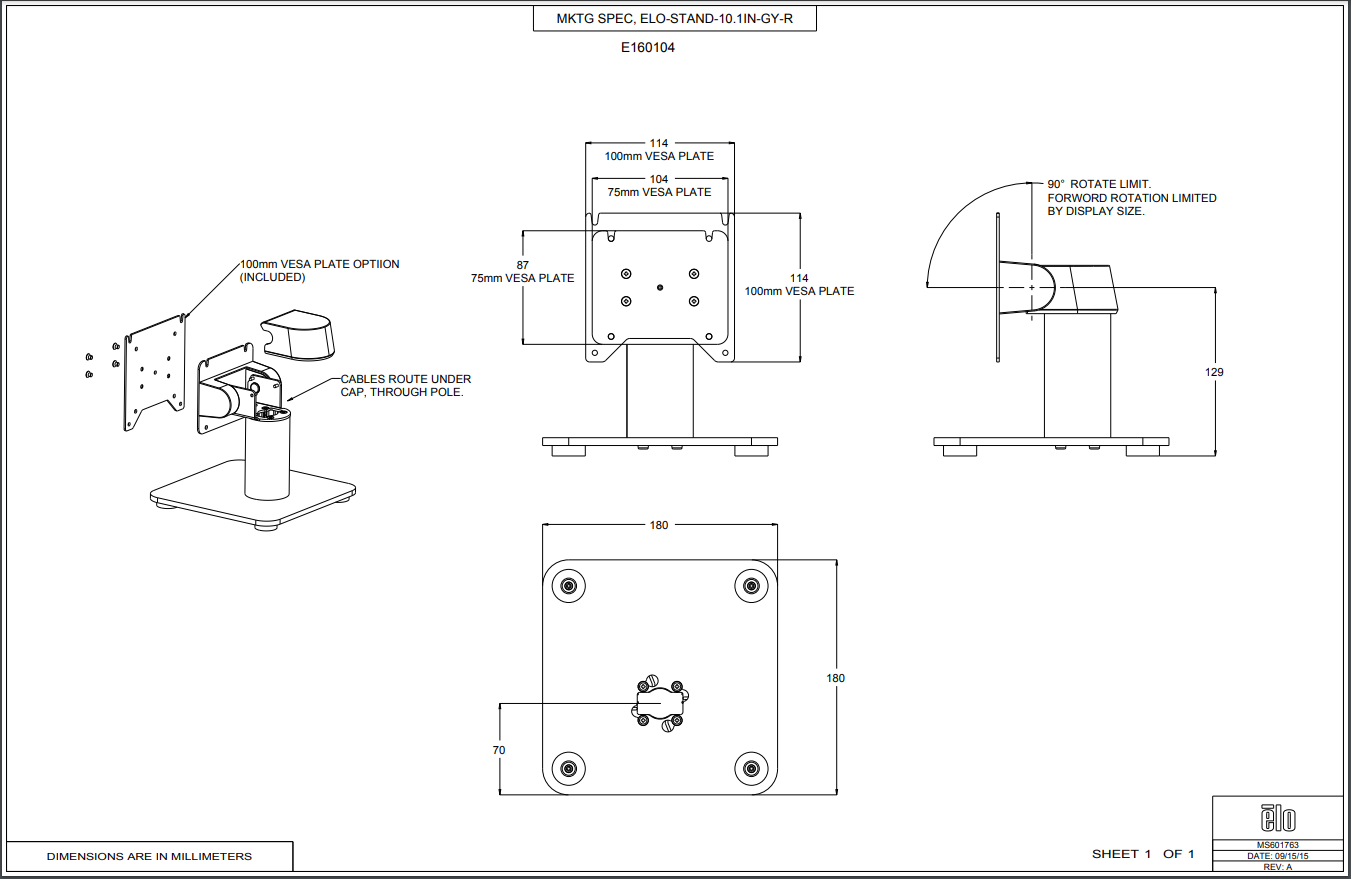

• 2-D 寸法図（.pdf形式）
• 3-D CAD（.stp形式）

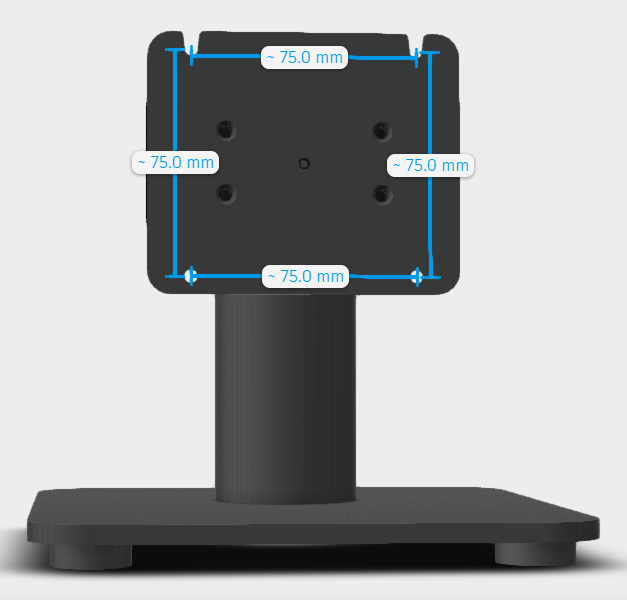

VESAマウントパターン = 75mm（100mm VESAプレートオプションが追加されない限り）

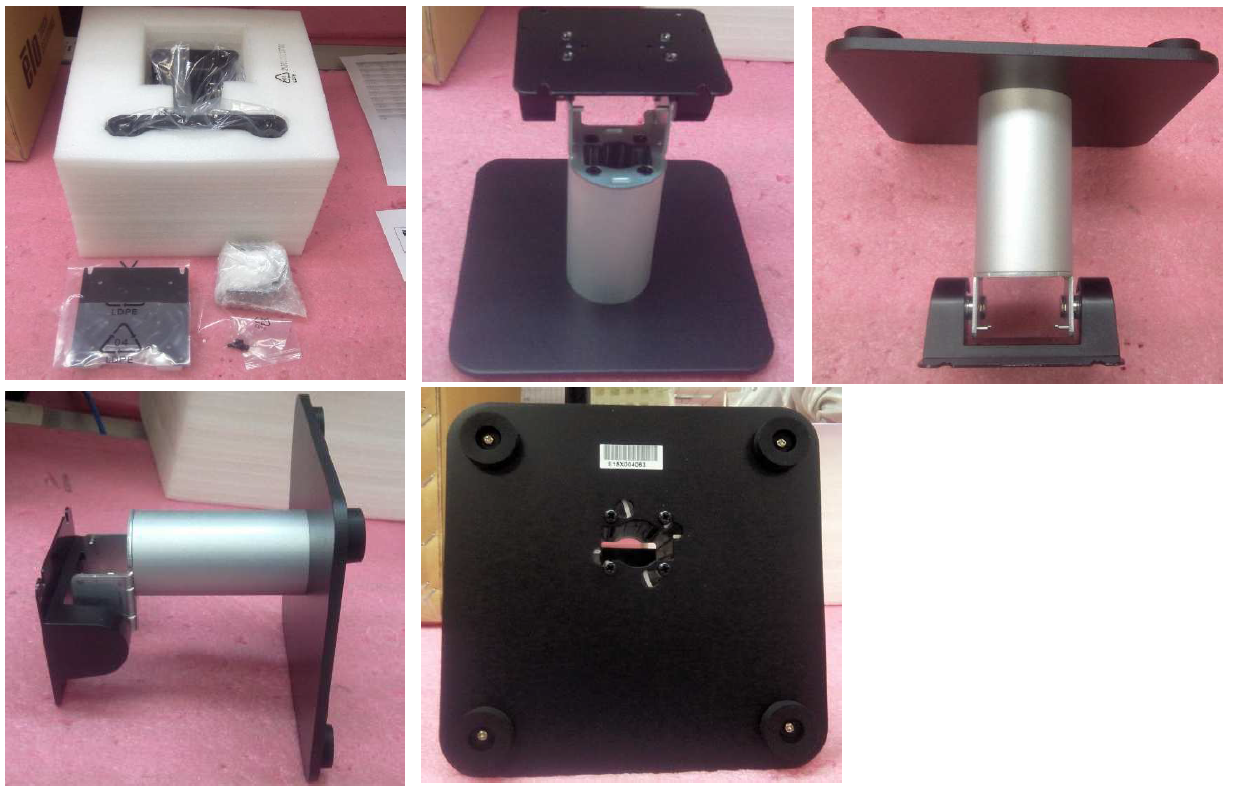

写真
