이 문서에서는 Windows 10 시스템에서 OPOS 드라이버를 사용하여 Elo 2 x 20 후면 고객 디스플레이(VFD)를 설치, 구성 및 테스트하는 방법을 설명합니다.
ℹ 개요
이 지침은 Elo 후면 고객 디스플레이(VFD) 부품 번호 E001003 및 E122426에 적용됩니다. OPOS 드라이버를 설치한 후 디스플레이를 구성하고, 통신을 확인하며, 포함된 OPOS 데모 유틸리티를 사용하여 작동을 테스트합니다.
이 지침은 Elo 후면 고객 디스플레이(VFD) 부품 번호 E001003 및 E122426에 적용됩니다. OPOS 드라이버를 설치한 후 디스플레이를 구성하고, 통신을 확인하며, 포함된 OPOS 데모 유틸리티를 사용하여 작동을 테스트합니다.
요구 사항
| 항목 | 요구 사항 |
|---|---|
| 지원되는 디스플레이 | E001003 및 E122426 |
| 운영 체제 | Windows 10 |
| 소프트웨어 | OPOS 드라이버 패키지 v1.7.0.0 |
OPOS 드라이버 다운로드
https://downloads.elotouch.com/Downloads/Peripherals/E001003-VFD/Windows/OPOS_setup107.zip
이 설치 지침의 PDF 버전도 이 지식 기반 문서에 첨부되어 있습니다.
OPOS 드라이버 설치 및 구성
- OPOS 드라이버 패키지 v1.7.0.0을 다운로드하고 내용을 컴퓨터의 폴더에 추출합니다.
-

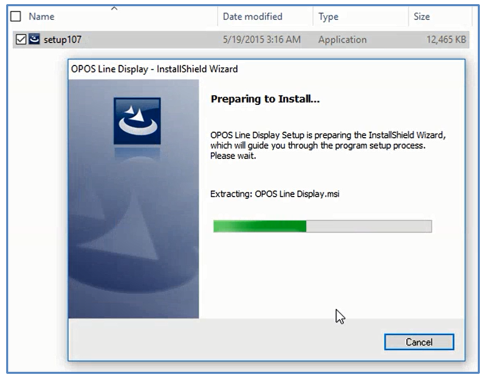

Application setup107.exe를 실행합니다.
-
설치 마법사를 따릅니다.

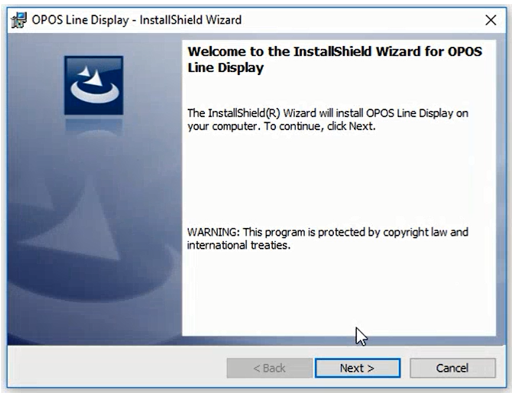

- 다음을 클릭합니다.

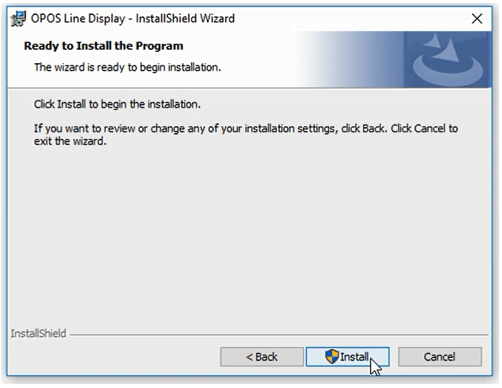

- 설치를 클릭합니다.

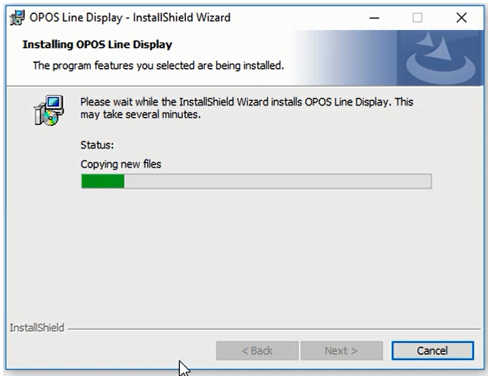

- 설치가 완료될 때까지 기다립니다.

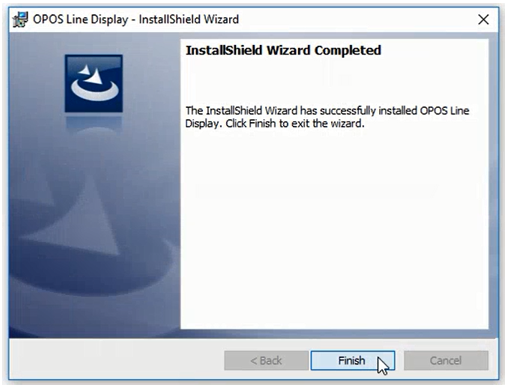

- 마침을 클릭합니다.
-

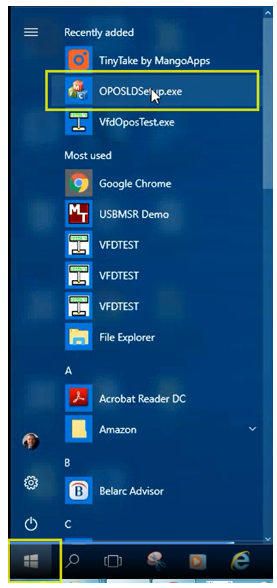

Windows 시작 메뉴에서 OPOSLDSetup.exe를 실행합니다. 또는 다음 경로로 이동합니다:
C:\Program Files (x86)\POS\OPOS Line Display
-

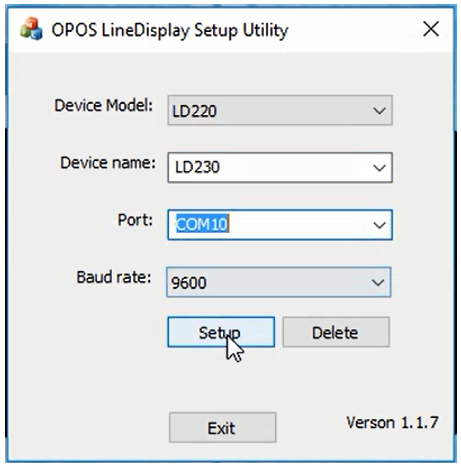

다음 설정을 사용하여 디스플레이를 구성합니다:
설정 값 장치 모델 LD220 장치 이름 LD230 포트 장치 관리자가 할당한 COM 포트를 선택합니다 전송 속도 9600

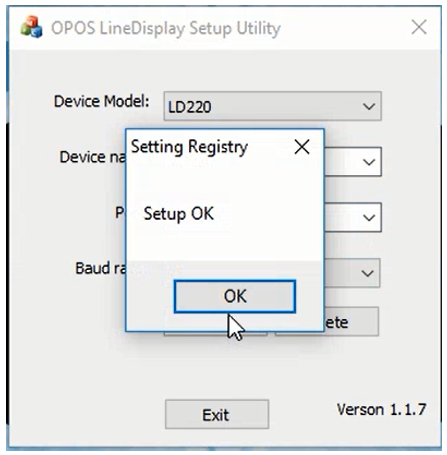

설정을 클릭합니다. - 메시지 설정 완료가 나타나면 확인을 클릭합니다.
-

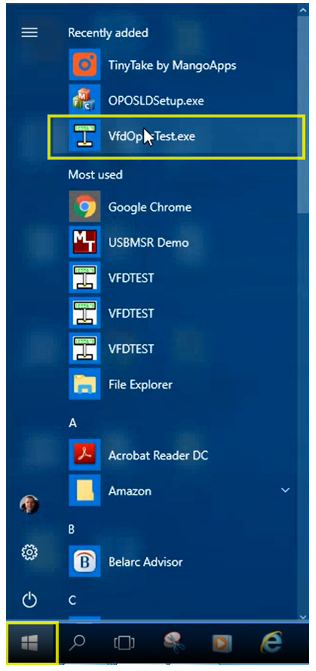

VfdOposTest.exe를 실행합니다. 또는 다음 경로로 이동합니다:
C:\Program Files (x86)\POS\OPOS Line Display

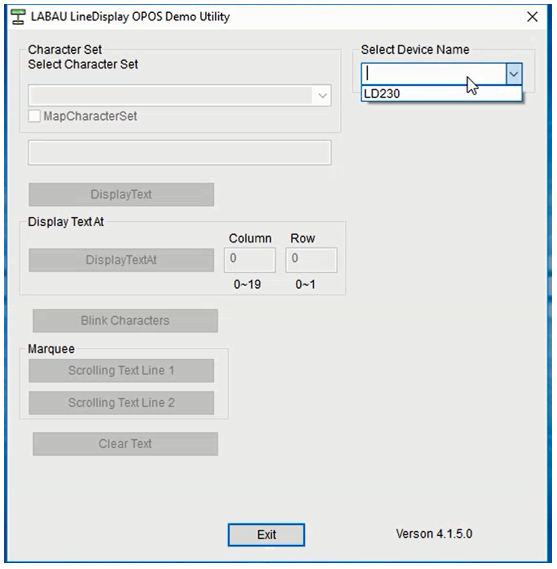

- 리스트에서 LD230를 선택합니다.

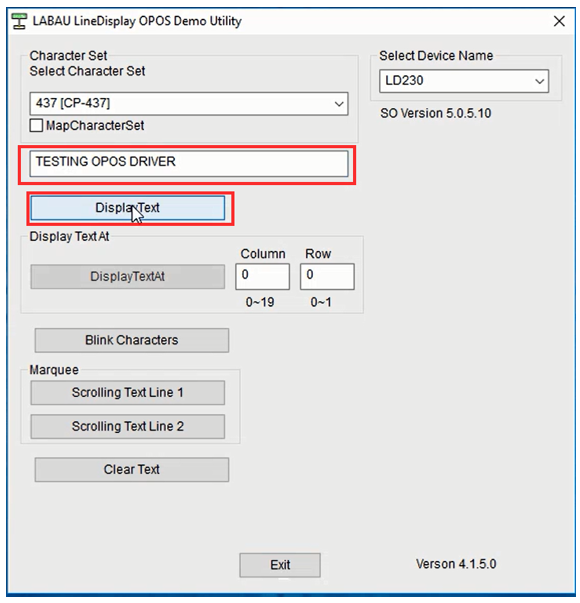

- 텍스트 상자에 메시지를 입력하고 텍스트 표시를 클릭합니다.

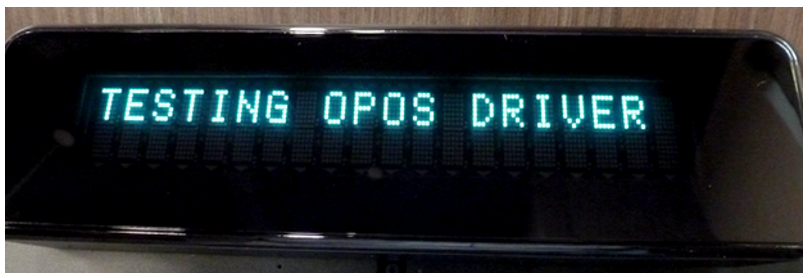

- 메시지가 VFD 디스플레이에 나타나는지 확인합니다.
-

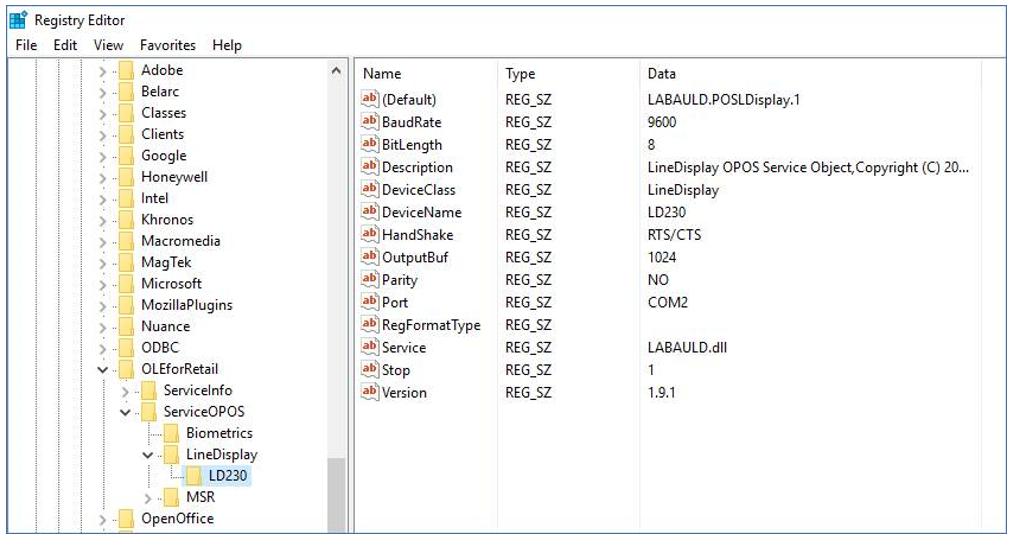

OPOS 레지스트리 구성은 다음에서 확인할 수 있습니다:
HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\OLEforRetail\ServiceOPOS\LineDisplay\LD230
⚠ 문제 해결
- OPOS LineDisplay 설정 유틸리티에서 올바른 COM 포트가 선택되었는지 확인합니다.
- 전송 속도가 9600으로 설정되어 있는지 확인합니다.
- VFD에 텍스트가 표시되지 않는 경우 Windows 장치 관리자의 COM 포트 할당을 확인합니다.
- 구성 변경 후 VFD 응용 프로그램을 다시 시작합니다.
- 여전히 통신이 실패할 경우 VFD 연결을 해제하고 다시 연결한 후 설정 프로세스를 반복합니다.
💡 팁
VFD가 OPOS 유틸리티에 나열되지 않는 경우 먼저 Windows 장치 관리자의 COM 포트 할당을 확인합니다. 잘못된 COM 포트가 드라이버 설치 후 통신 실패의 가장 일반적인 원인입니다.
VFD가 OPOS 유틸리티에 나열되지 않는 경우 먼저 Windows 장치 관리자의 COM 포트 할당을 확인합니다. 잘못된 COM 포트가 드라이버 설치 후 통신 실패의 가장 일반적인 원인입니다.
