이 기사에서는 Elo 레거시 X-Series AIO 터치 컴퓨터의 Wi-Fi 어댑터를 제거하거나 교체하는 방법을 설명합니다.

이 가이드는 IT 엔지니어, 시스템 엔지니어, 전기 엔지니어 및 최종 사용자를 위해 작성되었습니다. 이 가이드를 따른 후 추가 도움이 필요하면 www.elotouch.com에서 Elo 기술 지원에 문의하십시오.

필요한 장비

• 평평한 보호 표면
• Elo X-Series AIO 터치 컴퓨터
• 작은 필립스 드라이버
• Wi-Fi 어댑터를 교체하지 않을 경우 전기 테이프
• 모듈을 교체하는 경우 교체 Wi-Fi 어댑터

절차

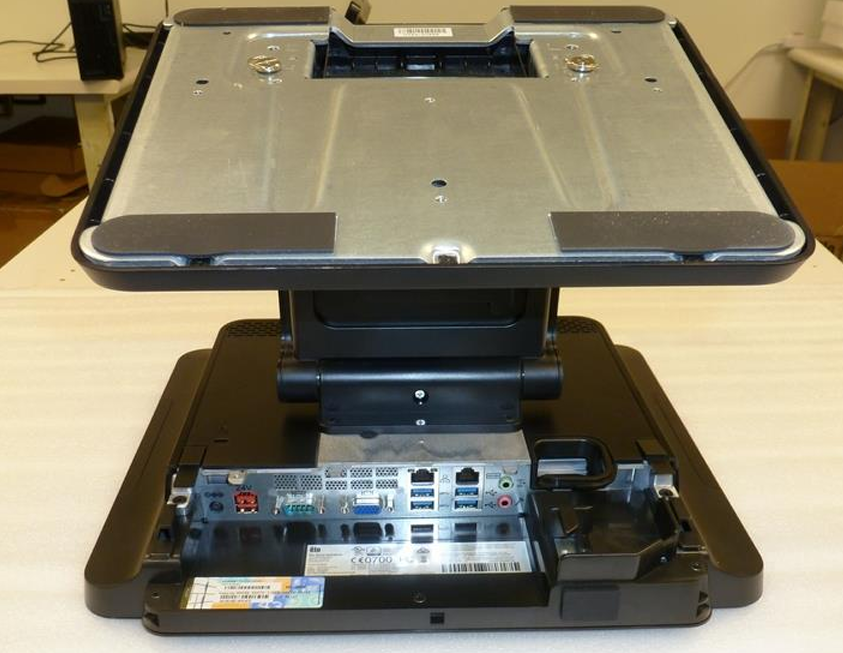

1. 유닛을 보호 표면에 놓기
   X-Series 유닛을 평평한 보호 표면에 아래면이 보이도록 놓습니다.

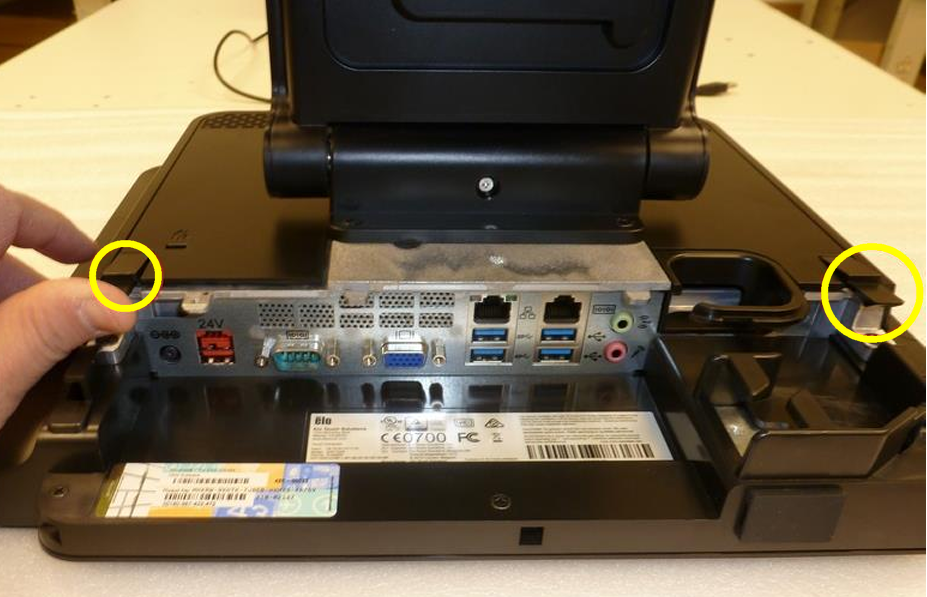

2. 뒷커버 제거
   뒷커버의 하단에 있는 두 개의 탭을 위로 당겨서 빼내고, 커버를 위쪽과 앞으로 밀어 제거합니다.

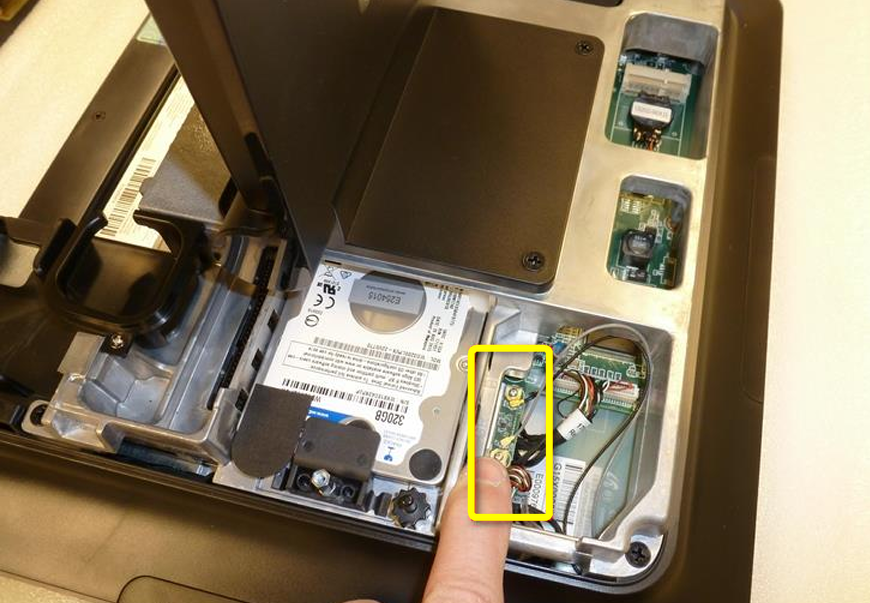

3. 안테나 케이블 분리
   장치의 오른쪽 위 모서리에 있는 Wi-Fi 어댑터를 찾아 검은색 및 회색 안테나 전선을 어댑터에서 분리합니다.

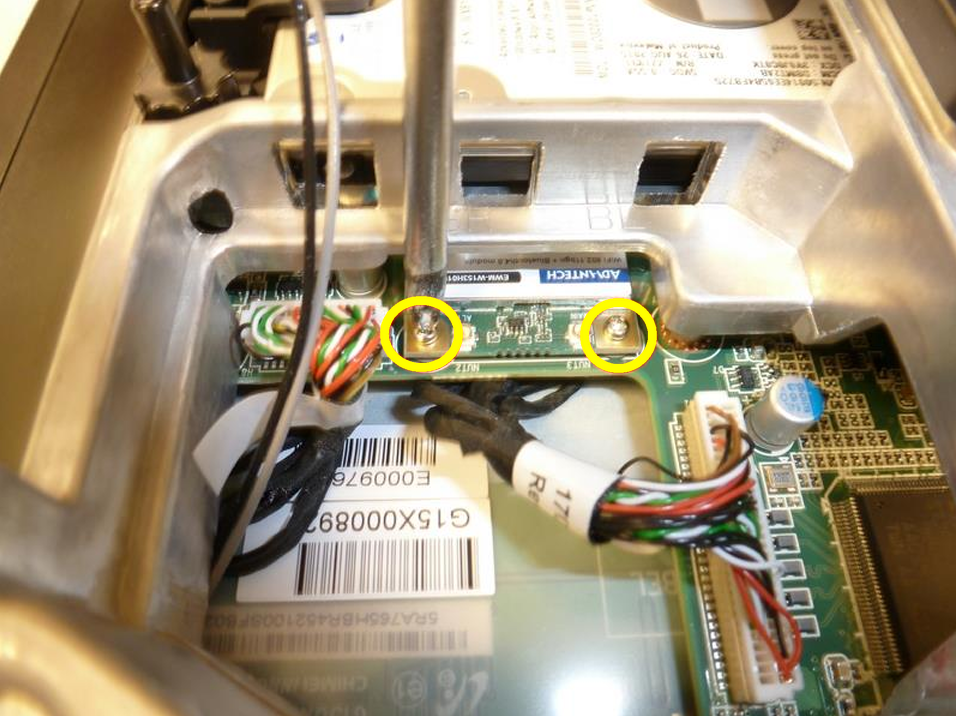

4. 어댑터 나사 제거
   작은 필립스 드라이버를 사용하여 Wi-Fi 어댑터를 고정하는 두 개의 나사를 제거합니다.

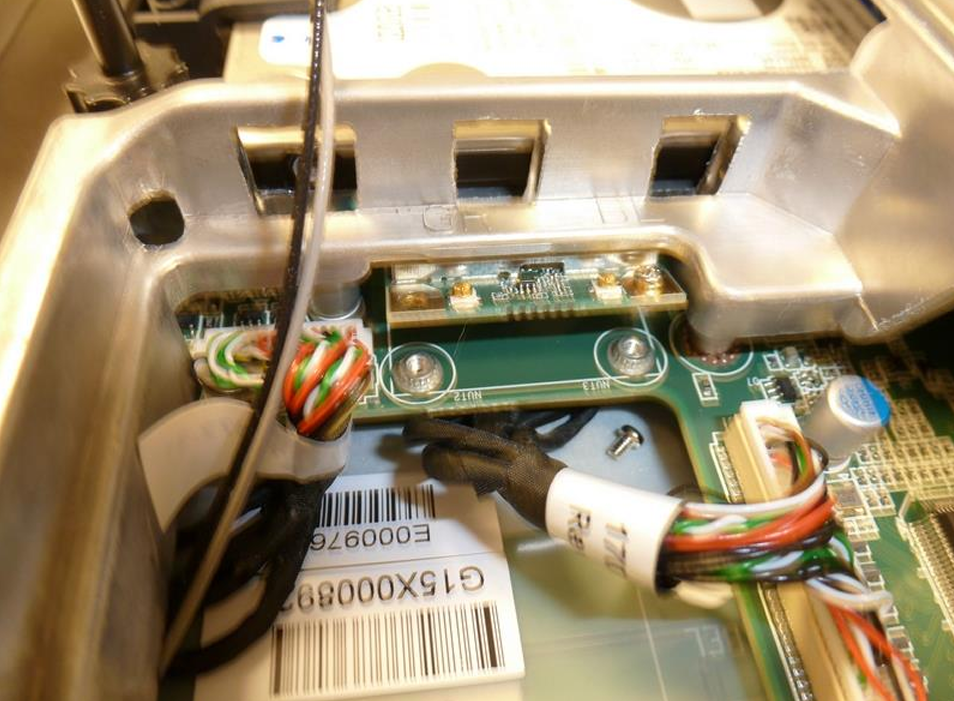

5. Wi-Fi 어댑터 올리기
   나사가 제거되면 Wi-Fi 어댑터가 슬롯에서 위로 올라옵니다.

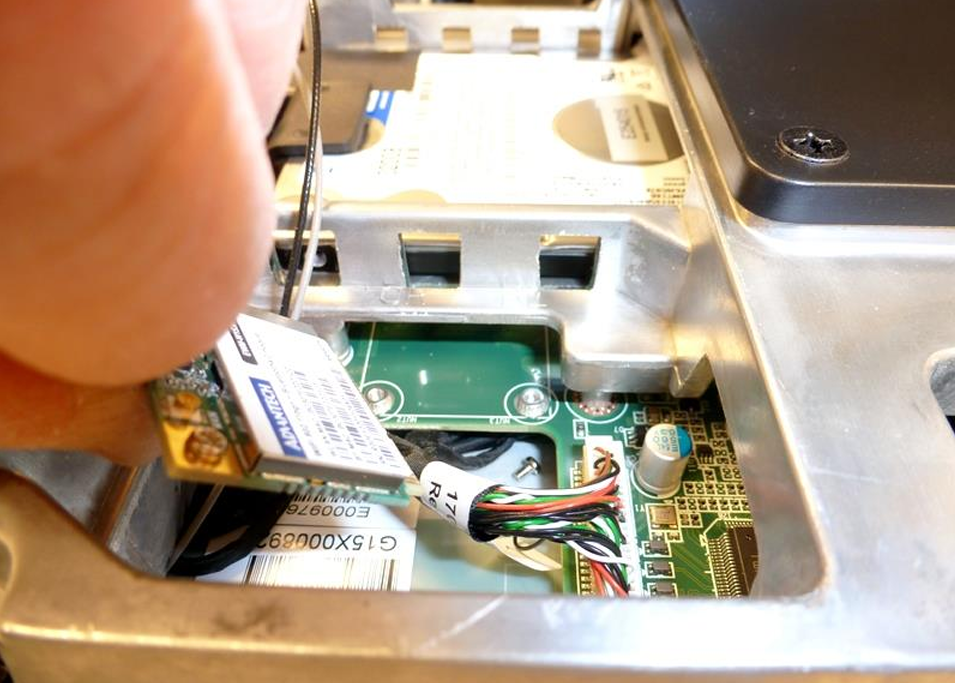

6. 어댑터 제거
   Wi-Fi 어댑터를 장치에서 조심스럽게 제거합니다.

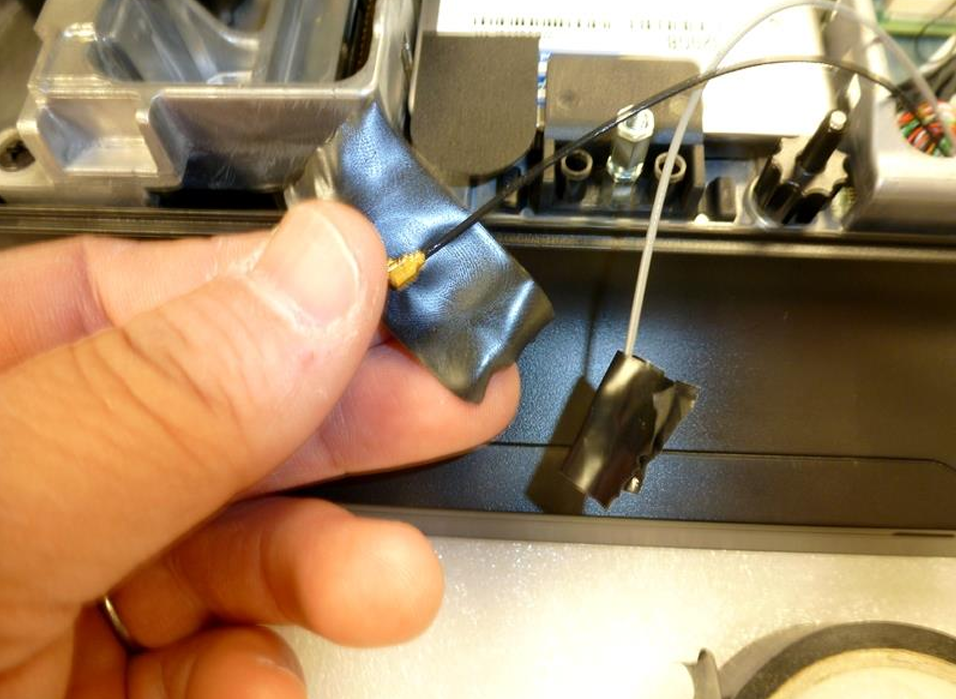

7. 교체 설치 또는 커넥터 보호
   Wi-Fi 어댑터를 교체하지 않는 경우 안테나 커넥터를 전기 테이프로 감싸서 우발적인 전기 단락을 방지합니다. 교체 어댑터를 설치하는 경우 새 어댑터를 슬롯에 밀어 넣고 이전 단계를 거꾸로 하여 장치를 재조립합니다.



8. 뒷커버 재설치
   절차를 완료하기 위해 뒷커버를 교체합니다.



추가 노트

• 커넥터 핀이 손상되지 않도록 안테나 커넥터를 조심히 다루십시오.
• 분해하는 동안 제거한 나사를 안전한 곳에 보관하십시오.
• 장치를 분해 반대 순서로 재조립하십시오.
