Elo X-Series Rev. A 올인원 터치컴퓨터(Q87 칩셋)의 마더보드 BIOS 업데이트 방법
대상: 일반 / Elo 고객, IT 지원, 현장 서비스 엔지니어 및 통합자
문서 유형: 구형 하드웨어 유지보수 및 BIOS 플래싱 절차
⚠️ 구형 제품 지원 공지:
이 문서와 플래싱 절차는 공식적으로 단종(End-of-Life, EOL)된 구형 Elo X-Series AiO 터치컴퓨터에 대한 편의를 위해 제공됩니다.
중요 하드웨어 점검: Elo X-Series 장치는 두 가지 상이한 마더보드 아키텍처인 Intel H81과 Intel Q87로 제조되었습니다. 이 절차와 펌웨어 패키지는 오직 Q87 마더보드가 장착된 시스템에만 적용됩니다. H81 마더보드에 이 BIOS 패키지를 플래싱하려고 시도하면 EEPROM이 손상되고 마더보드가 영구적으로 손상됩니다.
필요한 하드웨어 및 소프트웨어 다운로드
| 항목 | 설명 및 다운로드 링크 |
|---|---|
| 대상 하드웨어 | Elo X-Series Rev. A, AiO 터치컴퓨터 (Intel Q87 마더보드) |
| USB 플래시 드라이브 | 표준 USB 2.0/3.0 플래시 드라이브 (DOS 부팅 가능 디스크로 포맷됨) |
| Q87 BIOS 패키지 | Elo X-Series Q87 BIOS 업데이트 파일 다운로드(v113) |
| DOS 부팅 시스템 파일 | DOS 시스템 부팅 파일 다운로드 |
| HP USB 포맷 도구 |
HP USB 디스크 스토리지 포맷 도구 (Softpedia) (포맷 편의를 위한 서드파티 유틸리티 제공; Elo는 서드파티 소프트웨어에 대한 책임이 없습니다.) |
단계별 BIOS 플래싱 절차
-
DOS 부팅 가능 USB 드라이브 만들기:

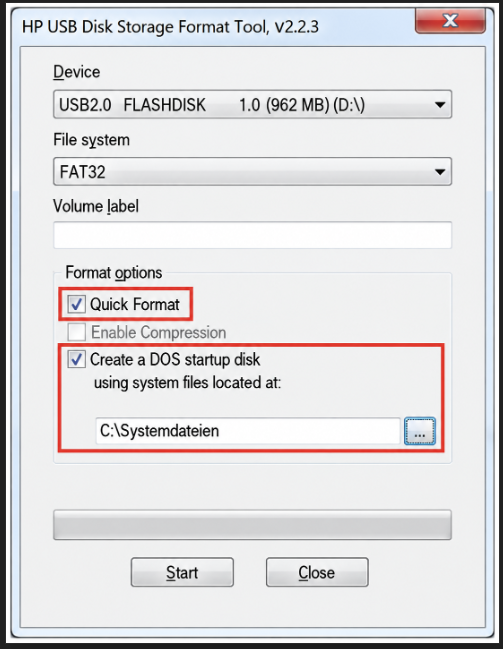

HP USB 디스크 스토리지 포맷 도구를 관리자 권한으로 실행합니다. 포맷 옵션에서 DOS 시작 디스크 만들기를 체크하고, 다음 위치에 있는 DOS 시스템 파일 사용을 선택한 후, 다운로드하여 추출한 DOS 시스템 파일 폴더로 이동합니다. 클릭하여 시작합니다: -
USB에 BIOS 플래시 파일 복사:

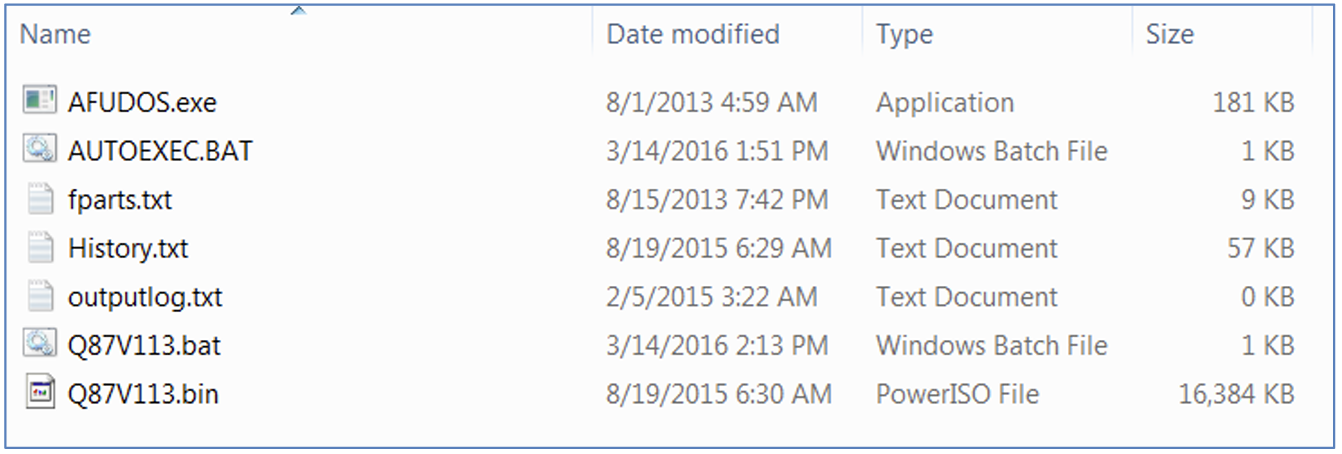

다운로드한Q87 BIOS (v113)압축 파일을 추출하고 모든 파일을 부팅 가능한 USB 플래시 드라이브의 루트 디렉토리에 직접 복사합니다: -
Q87 마더보드 아키텍처 확인:

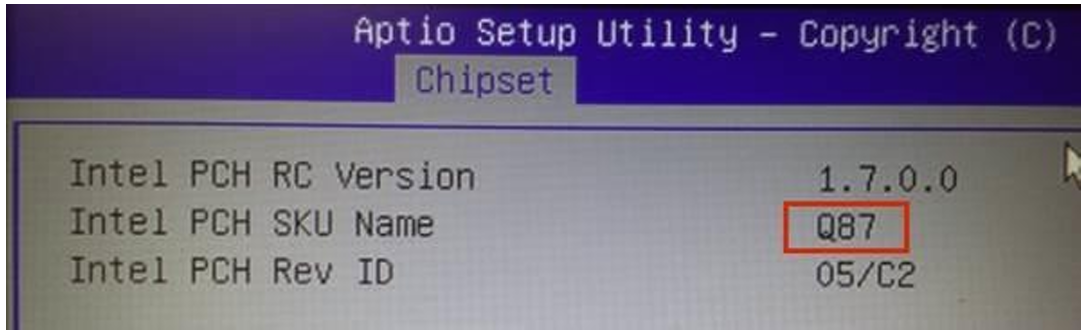

진행하기 전에 대상 시스템이 Intel Q87 마더보드 모델인지 다시 확인합니다: -
BIOS 부팅 순서 설정:

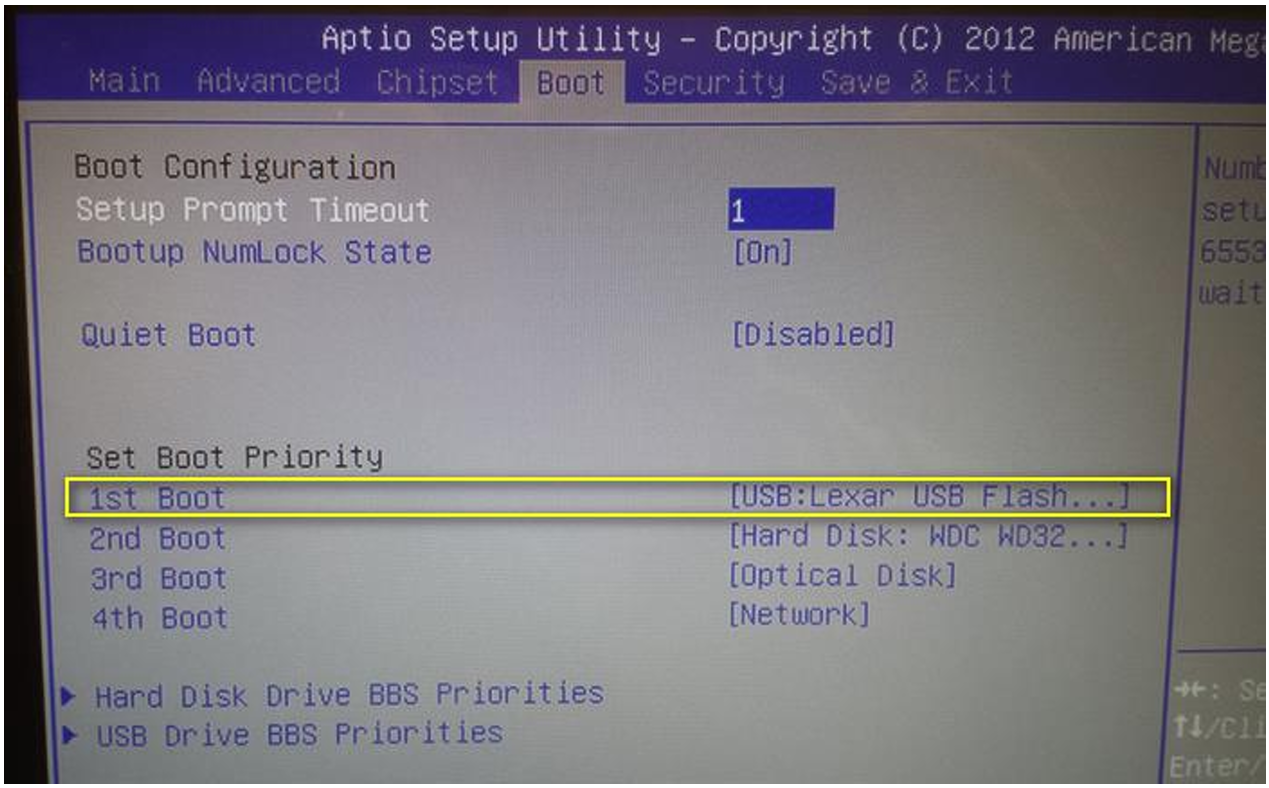

준비한 USB 드라이브를 Elo X-Series 장치에 삽입합니다. 컴퓨터 전원을 켜고 Del 또는 F2 키를 반복적으로 눌러 BIOS 설정 유틸리티에 들어갑니다. BOOT 탭으로 이동하여 USB 플래시 드라이브를 부팅 옵션 #1으로 설정합니다. F4를 눌러 변경 사항을 저장하고 종료합니다: -
DOS 플래시 유틸리티로 부팅:

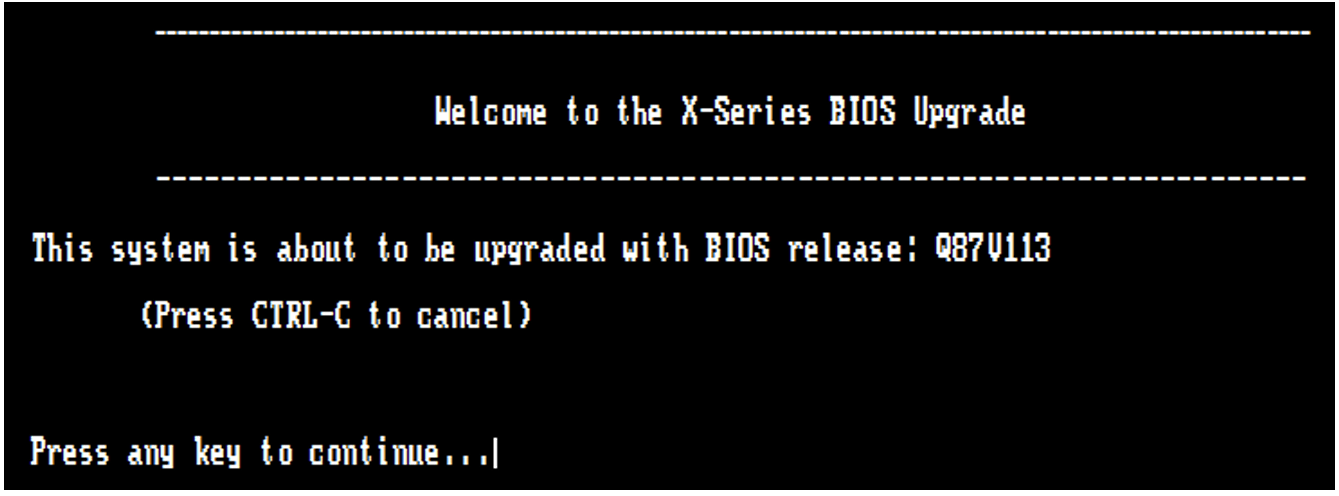

시스템이 DOS 플래시 환경으로 부팅되고 초기화 프롬프트가 표시됩니다. 자동 플래시 순서를 시작하려면 아무 키나 누릅니다: -
플래시 실행 진행 중:

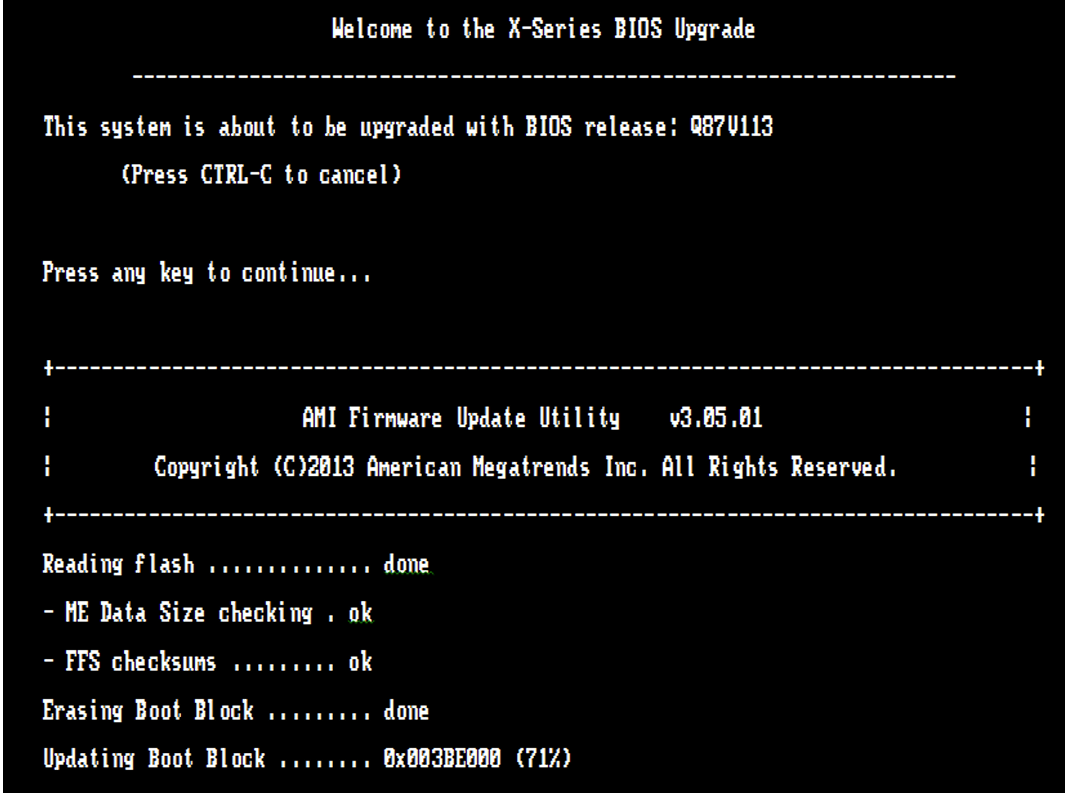

플래시 도구가 EEPROM 블록을 지우고, 쓰고, 검증합니다.⚠️ 중단하지 마세요: 플래시 루틴이 실행 중일 때는 머신의 전원을 끄거나 플러그를 뽑지 마세요. -
플래싱 완료:

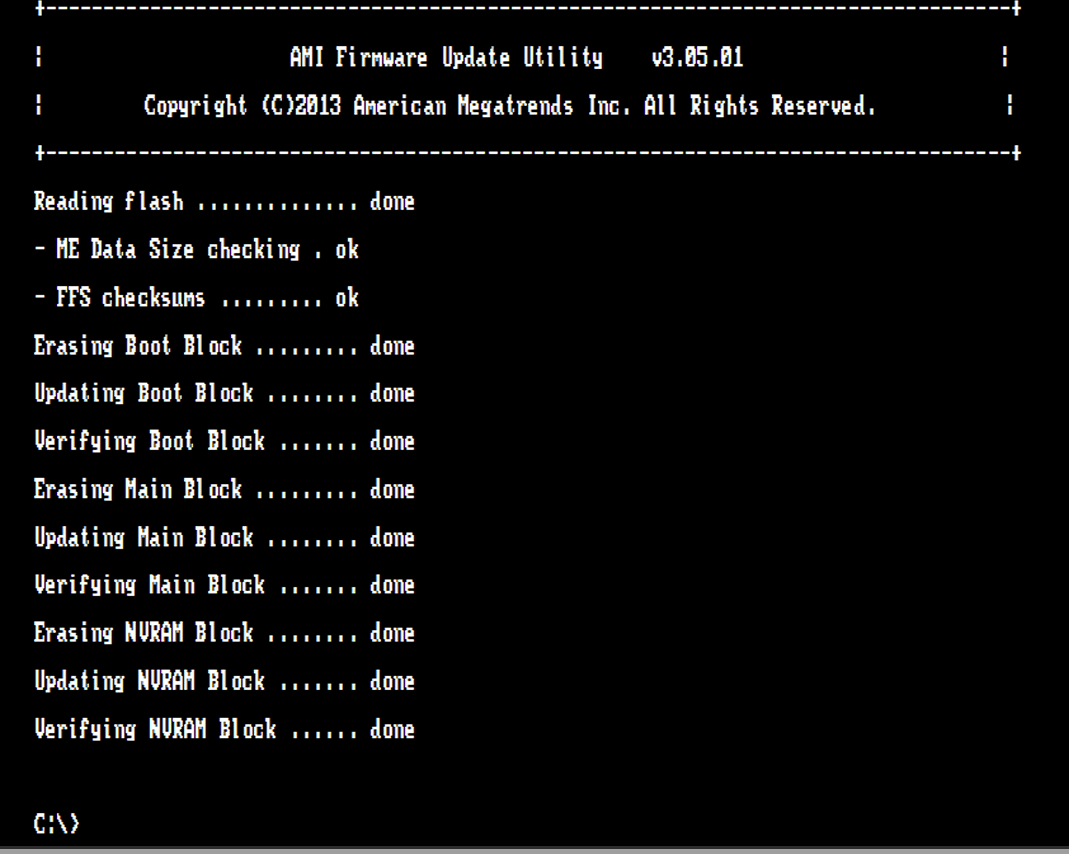

플래시 과정이 성공적으로 완료되면 커맨드 라인이 표준C:\>프롬프트로 돌아옵니다. USB 플래시 드라이브를 제거하고 시스템의 전원을 재부팅합니다: -
BIOS 버전 확인:

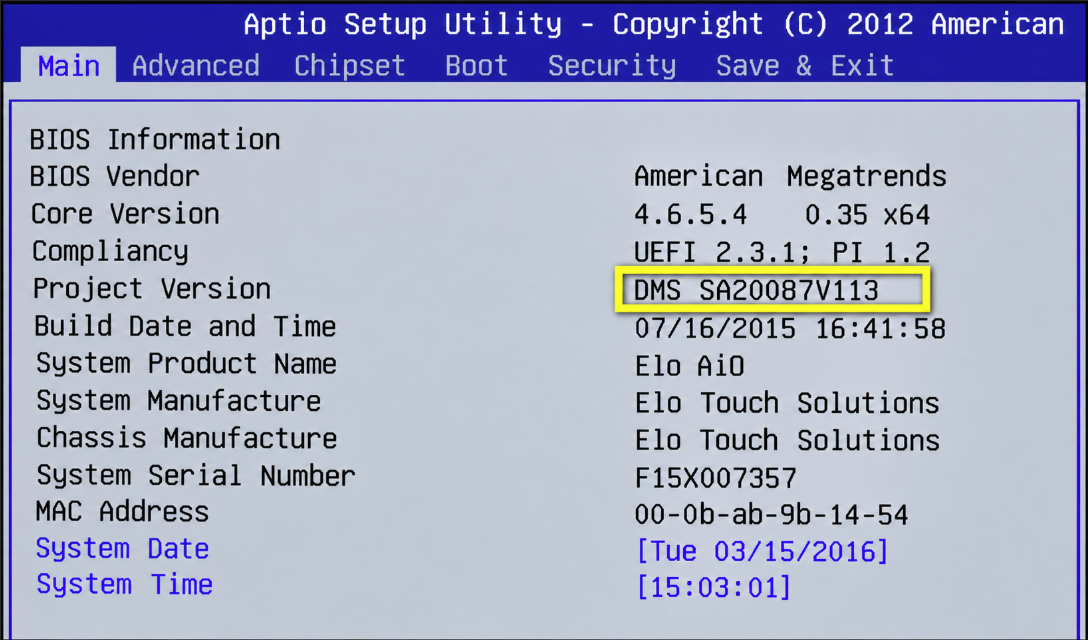

시스템의 전원을 켜고 BIOS 설정에 들어갑니다. 메인 탭 아래에서 프로젝트 버전 라인이 업데이트된 버전(예:V113)을 표시하는지 확인합니다:
✔ 업데이트 후 권장 작업: BIOS 설정 메뉴에서 저장 및 종료 > 기본값 복원(F9)로 이동하여 변경 사항을 저장하고 운영 체제 부팅 순서를 재확인합니다.
