이 문서는 Elo UIC680 NFC 리더기를 구성하여 MIFARE® 카드를 읽는 방법을 설명합니다. 필요한 유틸리티 설치, MIFARE 펌웨어 로드, 펌웨어 버전 확인, MIFARE 모드 활성화 및 카드 작동 테스트를 다룹니다.
ℹ 시작하기 전에

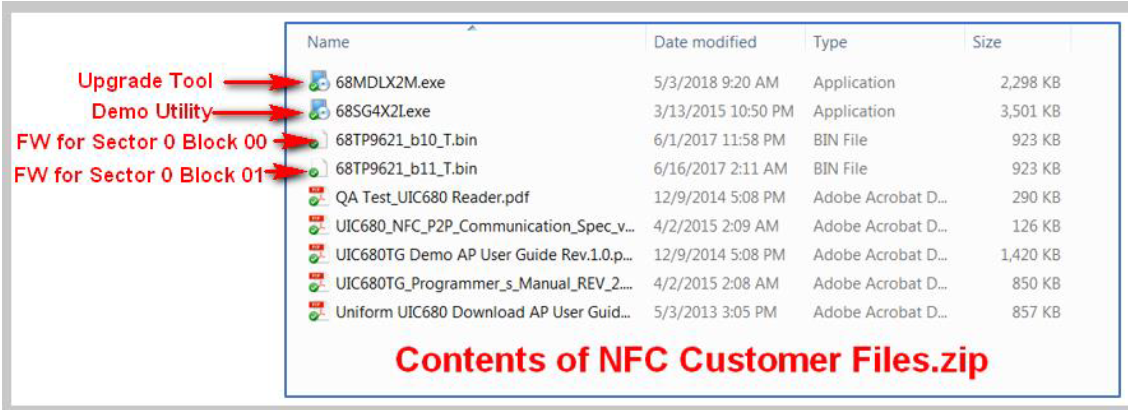

이 절차를 시작하기 전에 첨부된 NFC Customer Files.zip 패키지를 컴퓨터의 로컬 폴더에 다운로드하여 추출하십시오. 패키지에는 이 절차에 필요한 펌웨어, 업그레이드 유틸리티, 데모 유틸리티 및 지원 파일이 포함되어 있습니다.
이 절차를 시작하기 전에 첨부된 NFC Customer Files.zip 패키지를 컴퓨터의 로컬 폴더에 다운로드하여 추출하십시오. 패키지에는 이 절차에 필요한 펌웨어, 업그레이드 유틸리티, 데모 유틸리티 및 지원 파일이 포함되어 있습니다.

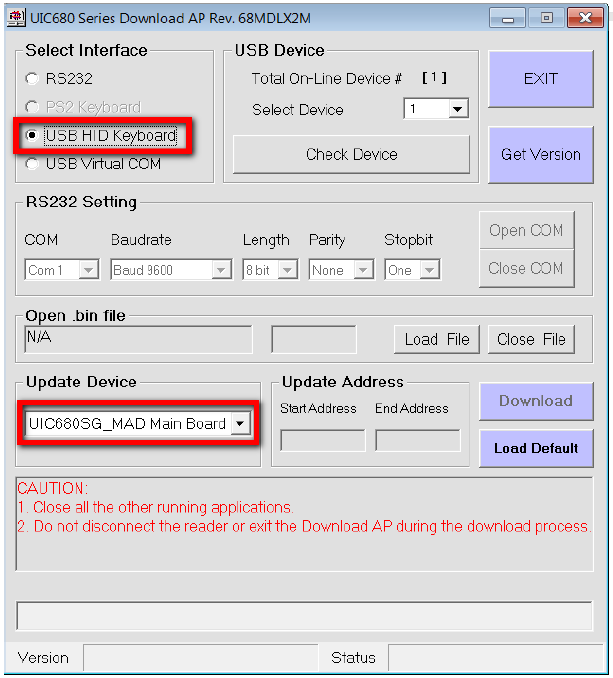

1단계 — 업그레이드 유틸리티 설치
- 68MDLX2M.exe를 실행합니다.
- USB HID 키보드를 선택합니다.
- 장치 업데이트 드롭다운 목록에서 UIC680SG_MAD 메인 보드를 선택합니다.
2단계 — MIFARE 펌웨어 로드

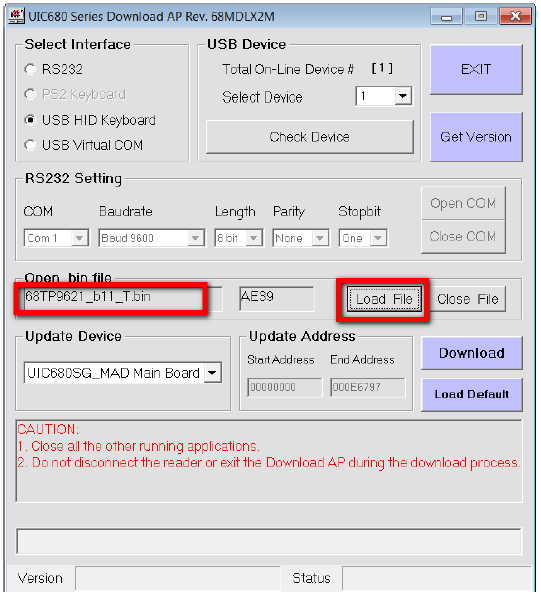

- 파일 로드를 클릭합니다.
- 필요한 펌웨어 파일을 찾아봅니다.
⚠ 펌웨어 선택
- 68TP9621_b11_T.bin — 섹터 0 / 블록 01 읽기 (대부분의 애플리케이션에 권장).
- 68TP9621_b10_T.bin — 섹터 0 / 블록 00 읽기.
귀하의 MIFARE 카드의 레이아웃에 맞는 펌웨어를 사용하십시오.

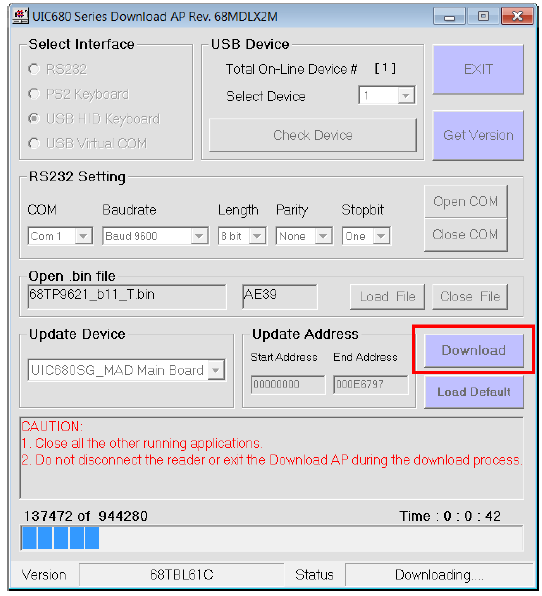

- 다운로드를 클릭하여 리더기 프로그래밍을 시작합니다.
- 펌웨어 다운로드 동안 약 1~2분 정도 기다립니다. 프로그래밍 중에 리더기가 여러 번 비프음 낼 것입니다.

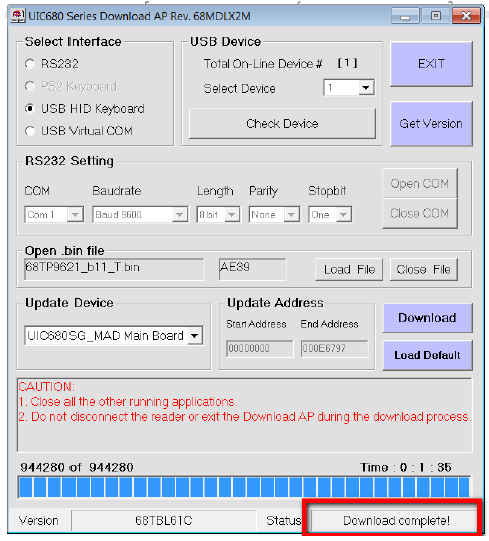

- 상태 필드에 다운로드 완료!가 표시되는지 확인합니다.

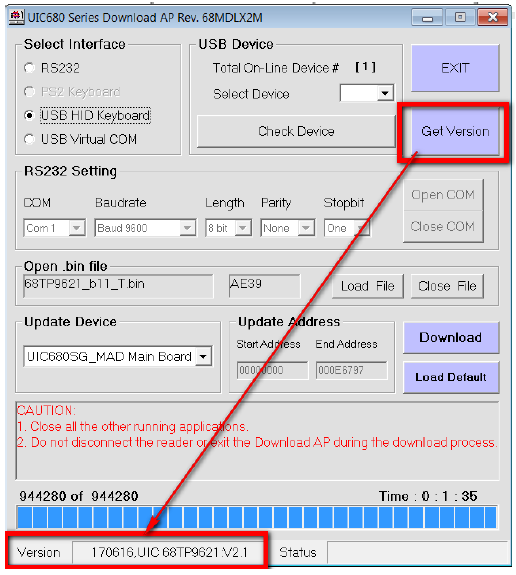

3단계 — 펌웨어 버전 확인
- 버전 가져오기를 클릭합니다.
- 펌웨어 버전이 170616인지 확인합니다.
- 종료를 클릭합니다.
4단계 — MIFARE 모드 활성화

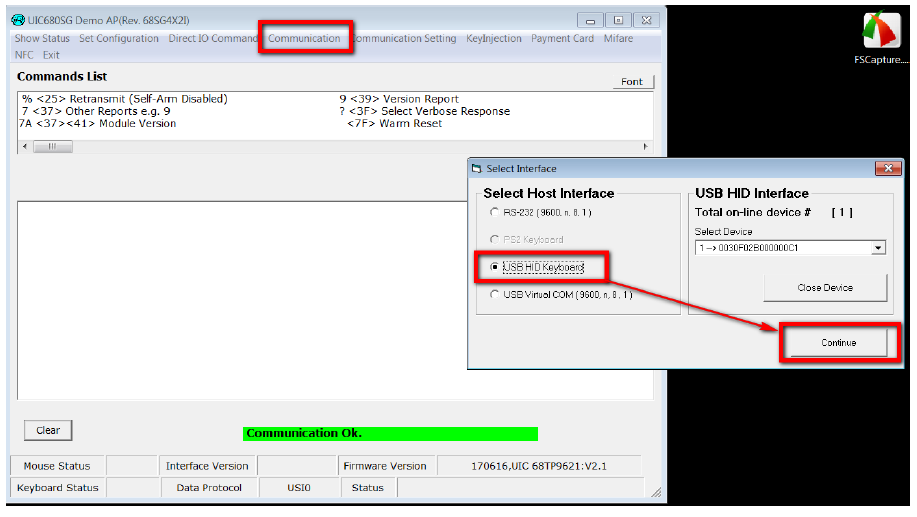

- UIC680SG 데모 유틸리티를 실행합니다: 68SG4X2I.exe
- 통신 탭을 선택합니다.
- 선택: USB HID 키보드
- 계속를 클릭합니다.

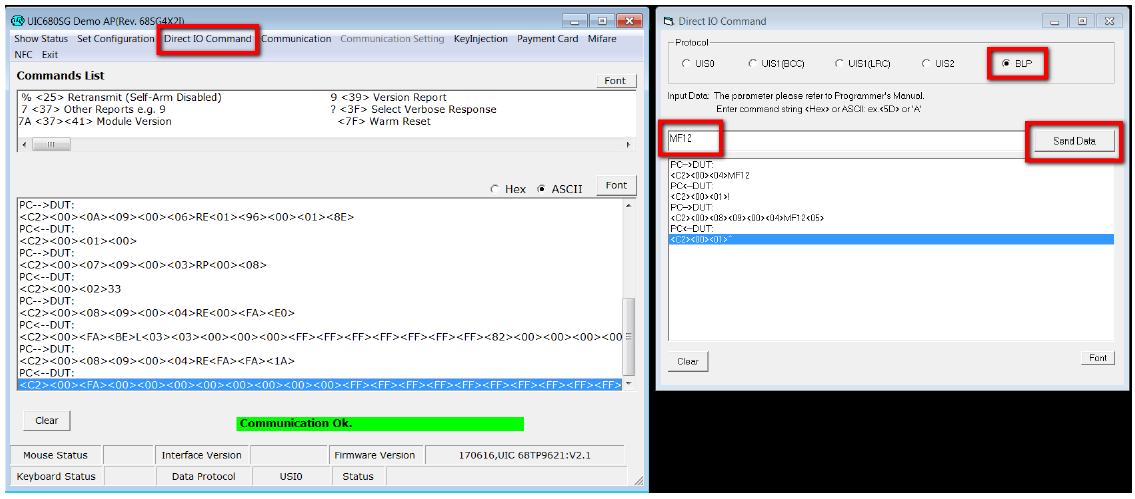

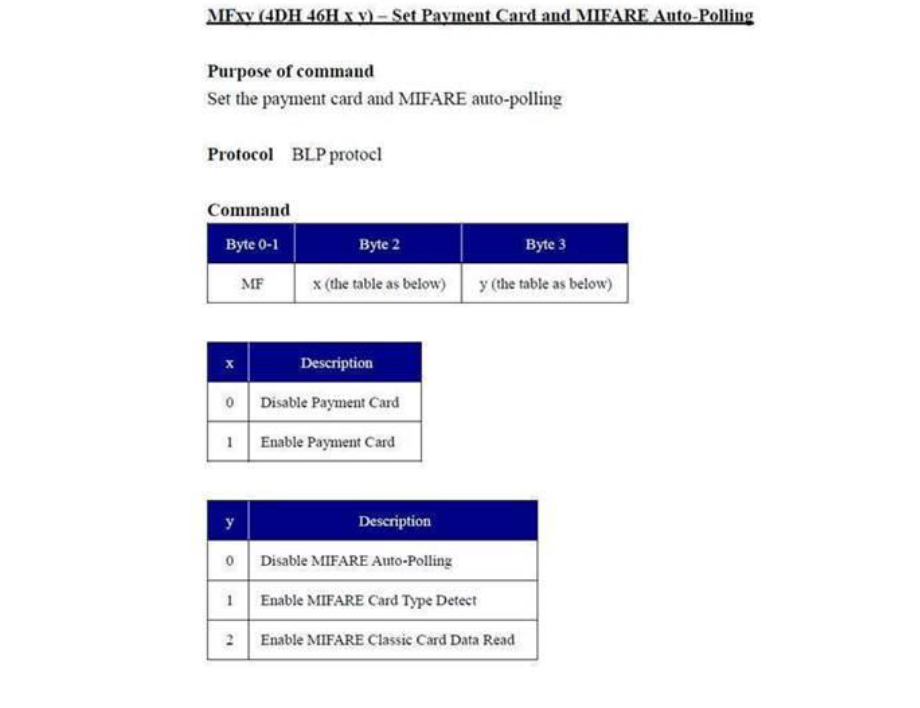

5단계 — MIFARE 명령 전송
- 직접 IO 명령 탭을 선택합니다.
- 프로토콜로 BLP를 선택합니다.
- MF12를 입력합니다.
- 데이터 전송을 클릭합니다.
6단계 — 리더 재시작
UIC680 리더에서 USB 케이블을 분리하고 다시 연결하여 완전한 전원 사이클을 수행합니다.
7단계 — 리더 테스트
- Windows 메모장을 엽니다.
- 리더기에 MIFARE 카드를 제시합니다.
- 카드 데이터가 나타나는지 확인합니다.
문제 해결
⚠ 카드가 읽히지 않는 경우
- 직접 IO 명령 화면으로 돌아갑니다.
- 명령 MF15를 전송합니다.
- 리더의 전원을 재부팅합니다.
- 카드를 다시 테스트합니다.
필요한 경우 나머지 작동 모드를 시도하십시오: MF10, MF11, MF12, MF13, MF14, MF15
모드 변경 후에는 항상 완전한 전원 사이클이 필요합니다.

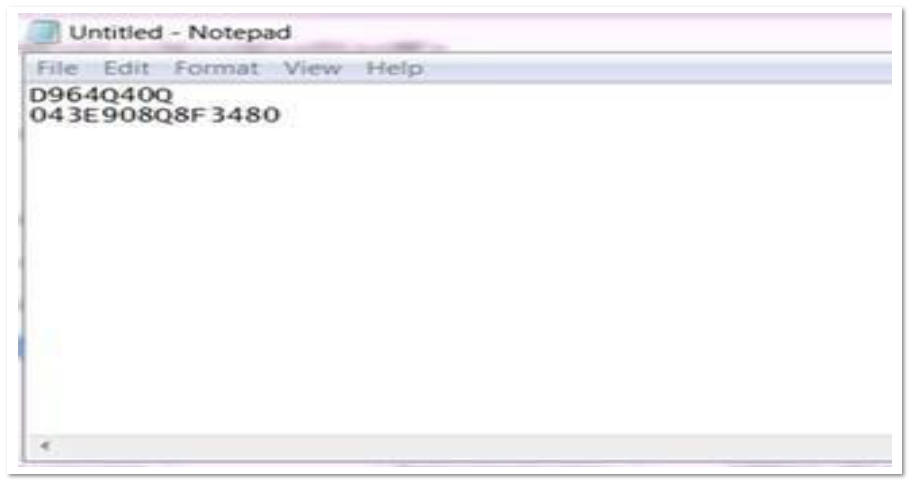

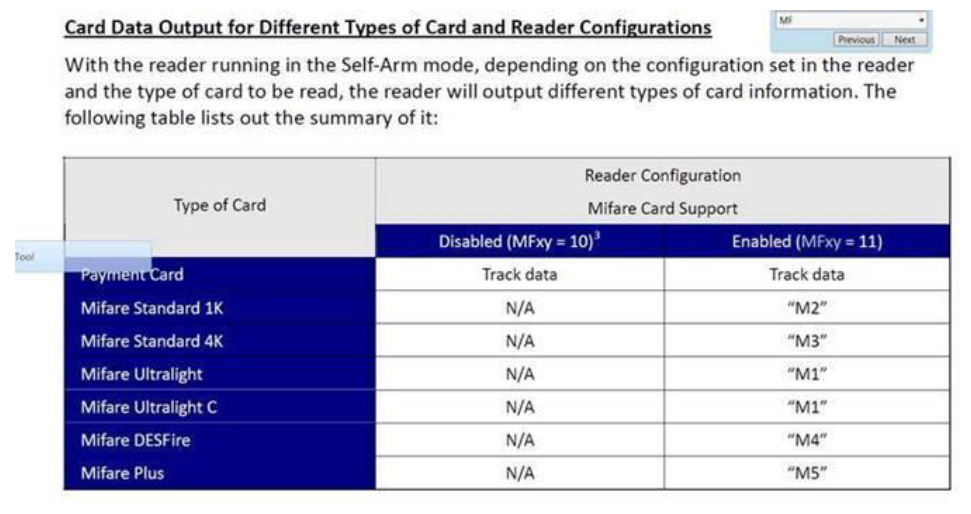

예제 출력
다음 예제는 구성 후 성공적인 MIFARE 카드 읽기를 보여줍니다.

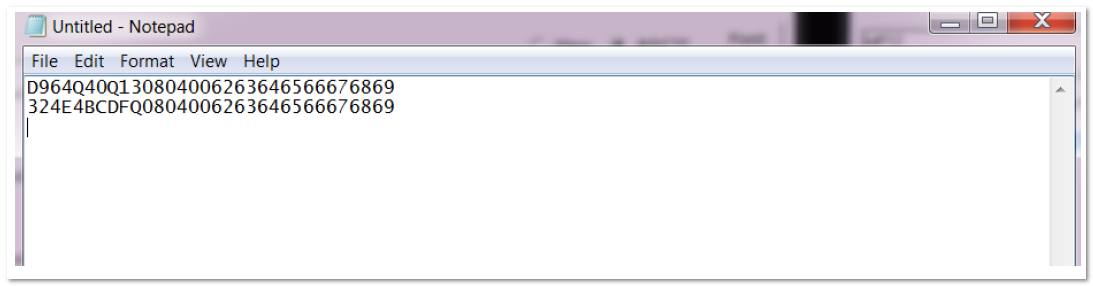

예제 블록 0 데이터
