이 문서는 Elo의 Android 기기용 백팩에서 GPIO를 테스트하는 방법에 대한 지침을 제공합니다

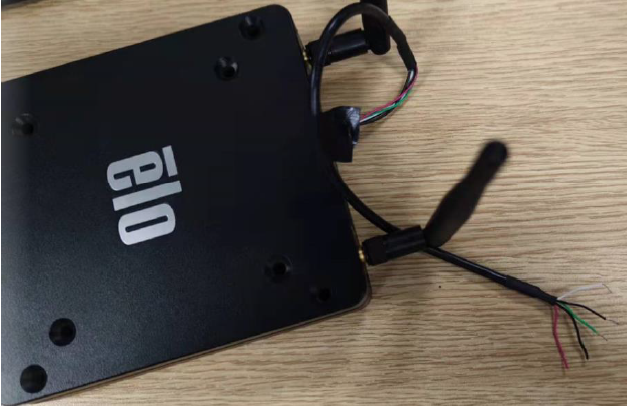

GPIO 케이블 키트 사용: P/N: E211544 또는 유사한 케이블. ELO 주변기기 테스트 앱을 실행하고 GPIO 케이블을 백팩 4.0 기기의 GPIO 연결부에 삽입합니다.
a. 흰색 선과 검은색 선을 연결합니다. == GPIO81은 Low가 되어야 합니다.
b. 녹색 선과 검은색 선을 연결합니다. == GPIO82는 Low가 되어야 합니다.
c. 빨간색 선의 전압을 측정합니다. == 5V 여야 합니다.
d. GPIO80 출력을 Low로 변경합니다. 0 V가 되어야 합니다.
