이 문서에서는 EloPOS 팩 커넥터 패널 및 인터페이스에 대한 설명을 제공합니다

이 정보는 EloPOS 팩 사용자 매뉴얼에도 위치해 있습니다.

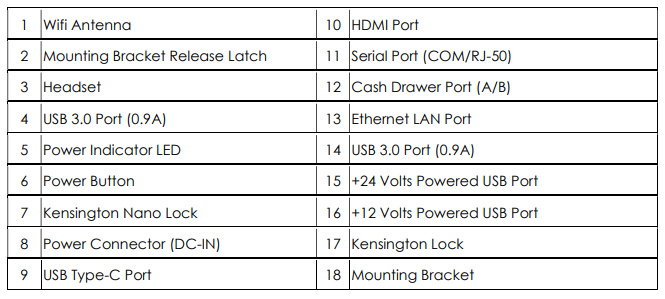

1. 와이파이 안테나
와이파이가 필요한 경우 제공된 안테나를 EloPOS 팩에 부착합니다. 이 안테나는 2.4G 및 5GHz 대역과 호환됩니다.

2. 장착 브래킷 해제 래치
래치를 오른쪽으로 슬라이딩하면 장착 브래킷이 EloPOS 팩에서 해제됩니다.

3. 헤드셋
오디오 포트는 헤드셋 및 마이크 연결을 위해 설계되었습니다.

4. USB 3.0 포트 (0.9A)
EloPOS 팩의 전면 패널에 두 개의 일반 슈퍼 스피드 USB 3.0 포트가 제공됩니다.

5. 전원 표시 LED
전원 표시 LED는 EloPOS 팩의 상태를 보여줍니다. 자세한 사항은 섹션 3을 참조하십시오.

6. 전원 버튼
전원 버튼을 눌러 EloPOS 팩을 켜고 끌 수 있습니다.

7. Kensington 나노 잠금 장치
Kensington 나노 잠금 장치는 EloPOS 팩을 원하는 장착 위치에 고정하기 위한 초경량 도난 방지 장치입니다. Kensington 케이블 잠금 장치는 포함되어 있지 않습니다.

8. 전원 커넥터 (DC-IN)
EloPOS 팩의 전원을 켜려면 AC/DC 전원 어댑터 키트의 DC 커넥터를 장치의 전원 연결부에 꽂습니다.

9. USB Type-C 포트
USB Type-C 포트는 다른 Type-C 호환 장치와의 연결을 허용합니다 (최대 27W).

10. HDMI 포트
HDMI 포트는 HDMI 입력이 장착된 디스플레이와의 연결을 허용합니다.

11. 직렬 포트 (COM/RJ-50)
직렬 포트는 RJ-50 인터페이스 연결을 위한 기본 RS-232 규격입니다.

12. 현금 서랍 포트 (A/B)
주 현금 서랍 포트는 RJ-12 인터페이스이며 +12 볼트 및 +24 볼트에서 전환 가능한 작동을 제공합니다. 기본 설정은 +24 볼트이며 설정은 EloPOS 팩의 하단에서 조정할 수 있습니다.

13. Ethernet LAN 포트
Ethernet LAN 포트는 네트워크를 위한 최대 1 Gbps 속도 기능을 제공합니다.

14. USB 3.0 포트 (0.9A)
후면에 두 개의 일반 슈퍼 스피드 USB 3.0 포트가 제공됩니다.

15. +24 볼트 전원 USB 포트
+24 볼트 전원 USB 포트는 모든 모델에 포함되어 있습니다. +24 볼트 전원 USB의 최대 전력 정격은 0.5 암페어에서 24 볼트입니다. 만약 EloPOS 팩이 100% 부하 중이며 모든 I/O 포트가 연결되어 있다면, +24 볼트 전원 USB 포트를 사용하지 말고, +24 볼트 전원 주변 장치에 외부 전원 어댑터를 사용하십시오.

전반적인 주변 장치 전력 소비가 다음을 초과하지 않도록 하십시오 (EloPOS 팩이 최대 전력 소비 중이라고 가정):

16. +12 볼트 전원 USB 포트
+12 볼트 전원 USB의 최대 전력 정격은 1 암페어에서 12 볼트입니다.

17. Kensington 잠금 장치
Kensington 잠금 장치는 EloPOS 팩을 원하는 장착 위치에 고정하기 위한 표준 도난 방지 장치입니다. Kensington 케이블 잠금 장치는 포함되어 있지 않습니다.

18. 장착 브래킷
