이 문서에서는 Elo P/N: E160104, 1002L 및 10i용 테이블탑 스탠드에 대한 정보와 도면을 제공합니다.

Elo P/N: E160104, 1002L 및 10i용 테이블탑 스탠드에 대한 정보와 도면

부품 세부사항: E160104: ELO-STAND-10.1IN-GY-R
부품 설명: 1002L 및 10i용 테이블탑 스탠드

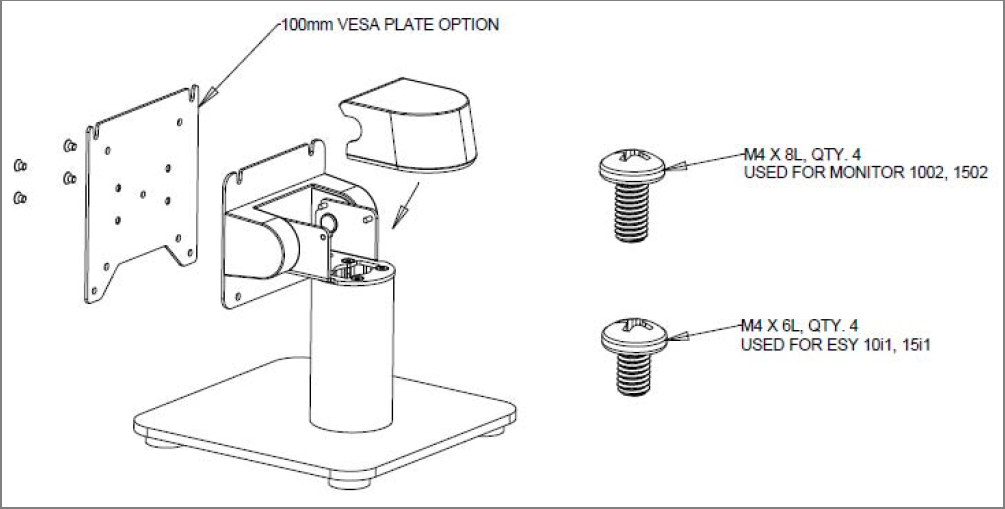

키트에 포함된 구성 요소는 다음과 같습니다:

• 1x 100mm VESA 플레이트 테이블탑 스탠드.
• 4x M4 X 6L 필립스 팬 헤드, 검정
• 1x 제습제
• 4x M4 X 8L 필립스 팬 헤드, 검정(키트 내 별도의 봉투에 포함)
• 1x 조립 지침 전단지

스탠드의 기울기 각도는 -10° / +90 ° ± 2 °입니다.
무게(개봉 전) = 4.5 lbs (2.04117 kg)

도면

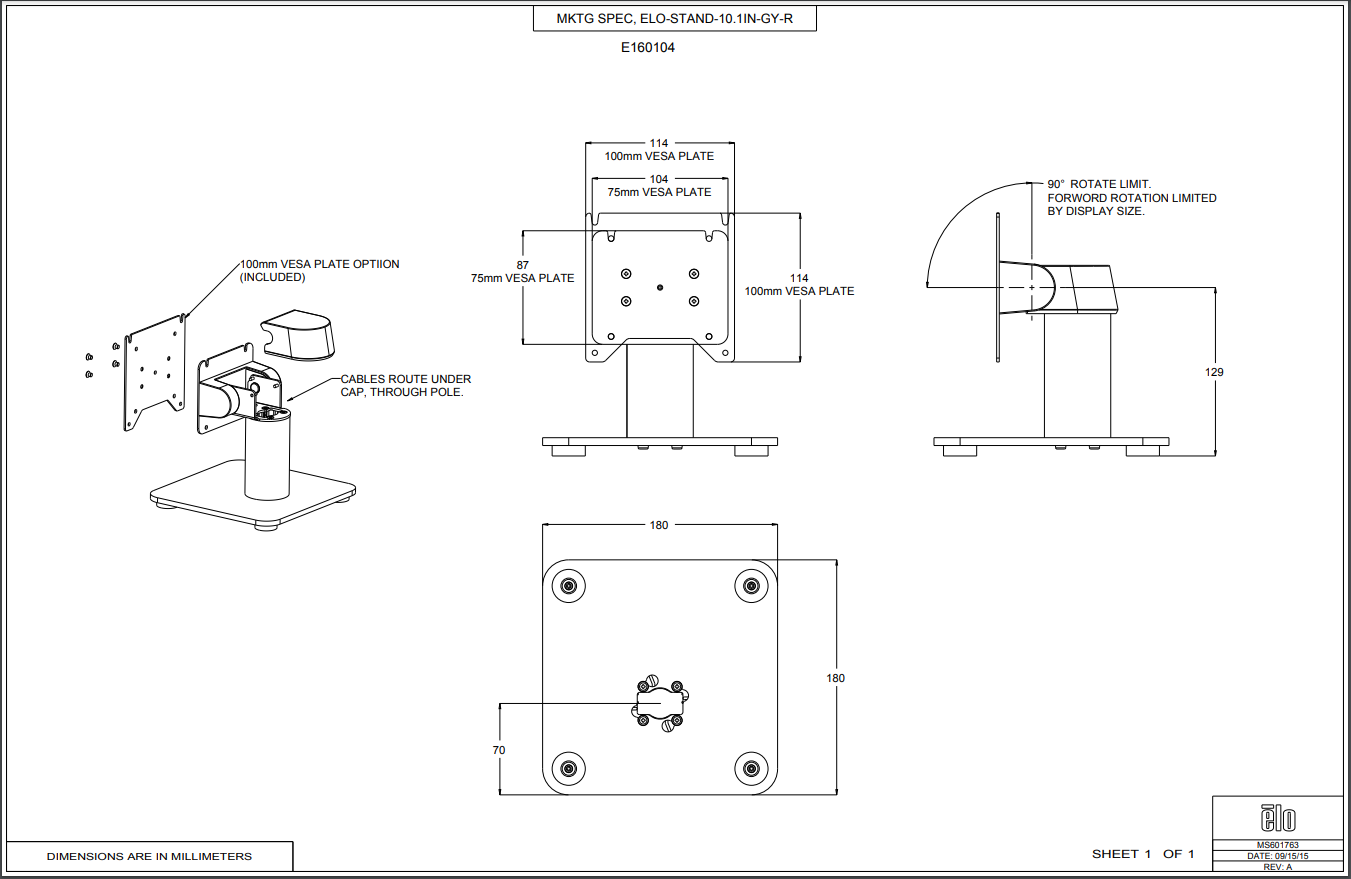

• 2-D 차원 도면 (.pdf 형식)
• 3-D CAD (.stp 형식)

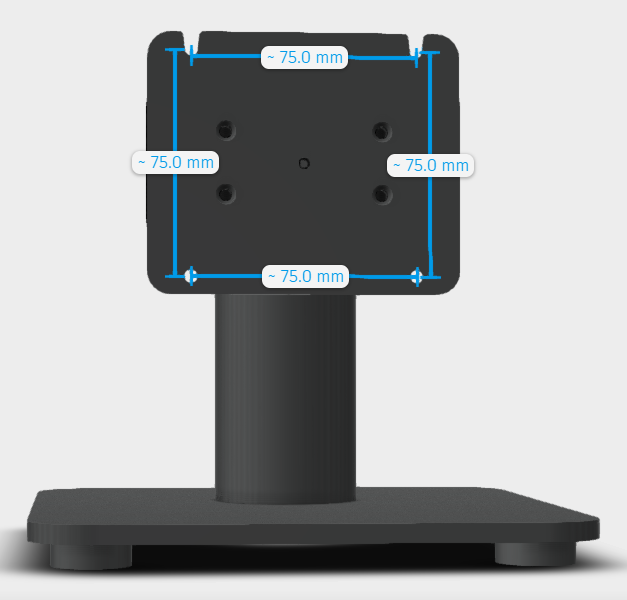

VESA 장착 패턴 = 75mm (100mm VESA 플레이트 옵션이 추가되지 않는 한)

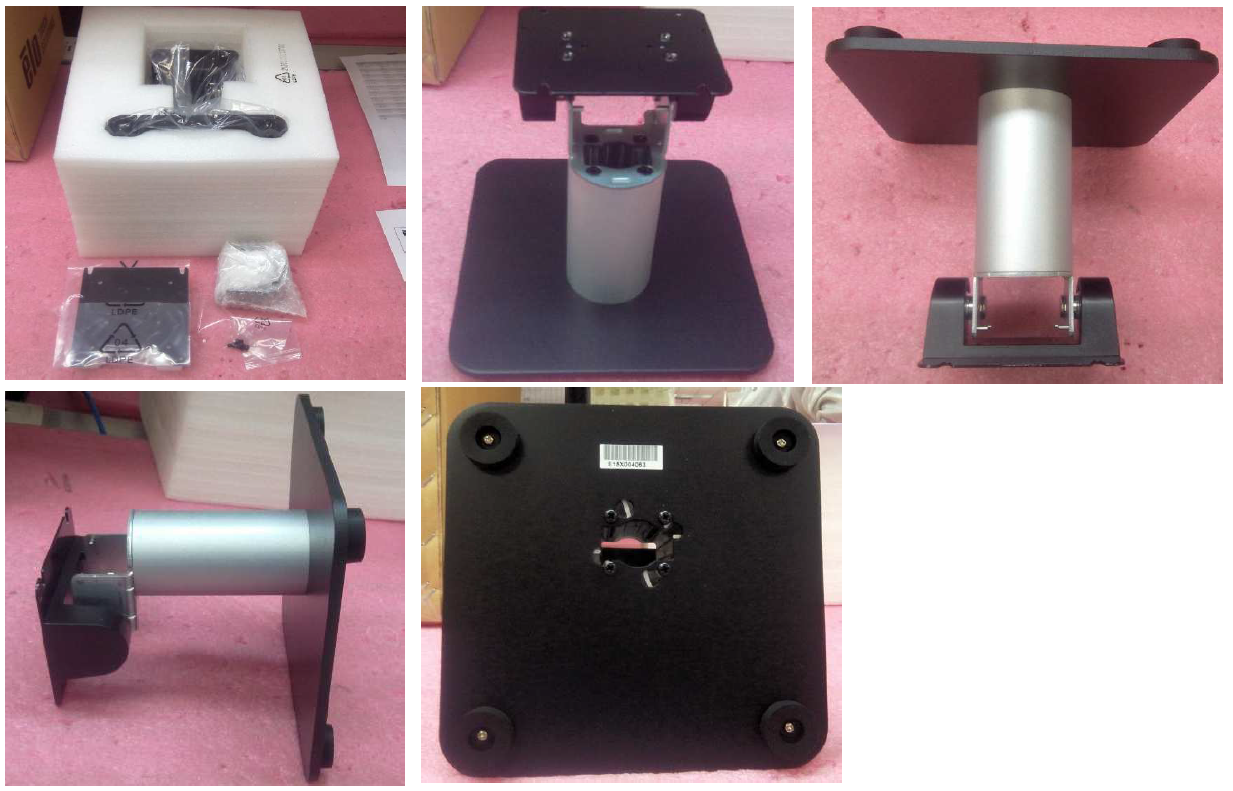

사진
