이 문서에서는 M50 모바일 컴퓨터용 E864653 DC10 4 슬롯 장치 충전기를 조립하는 단계를 제공합니다.

빠른 설치 가이드가 상자에 포함되어 있으며, Elo 웹사이트에 있는 .pdf 사본은 여기에서 찾을 수 있습니다.

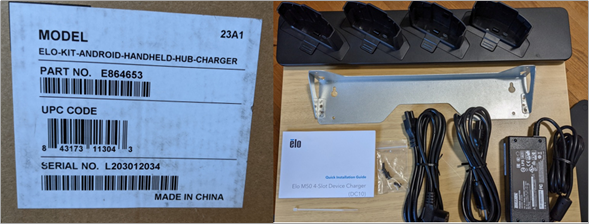

1. 상자에서 모든 내용물을 제거하십시오.

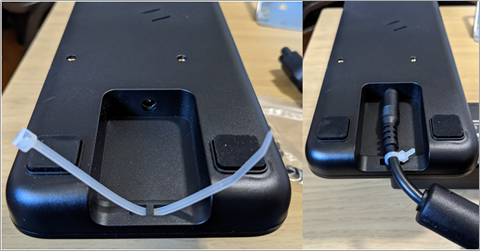

2. 장치 하단의 Bridge를 통해 Tie-wrap을 통과시킵니다. 전원 커넥터를 연결하고 Tie-wrap으로 고정합니다. 여분의 Tie-wrap을 잘라냅니다.

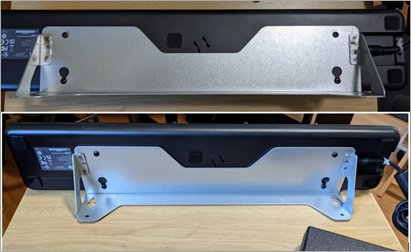

3. 벽에 부착할 경우, 유닛 하단에 벽 브래킷을 고정하기 위해 포함된 나사 4개를 사용합니다. 주의: 브래킷의 방향을 확인하여 올바른 방향으로 설치되도록 하십시오.

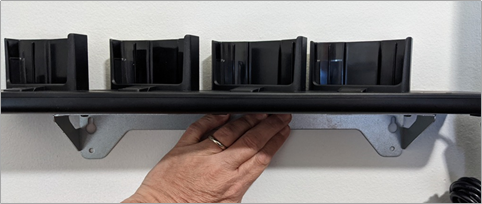

4. 장치를 원하는 위치의 벽에 설치합니다.
