Honeywell N3680 / 1세대 2D 바코드 스캐너 (E926356) 프레젠테이션 및 키보드 모드 설정

대상: 일반인 / Elo 고객, 현장 기술자 & POS 통합업체

기사 유형: 하드웨어 설정, 구성 & 바코드 프로그래밍 가이드

Honeywell N3680 2D 바코드 스캔 엔진 (1세대 2D 바코드 스캐너, P/N: E926356)는 여러 Elo PayPoint® Plus for Windows 모델에 통합되어 있습니다.

적용 가능한 PayPoint Plus 부품 번호

부품 번호	하우징 색상	운영 체제	현금 서랍 레이아웃
E922014	흰색	운영 체제 없음	5지폐 / 6동전
E833933	흰색	Windows 10	5지폐 / 6동전
E921829	흰색	운영 체제 없음	4지폐 / 8동전
E833323	흰색	Windows 10	4지폐 / 8동전
E086179	검정색 (MTO)	운영 체제 없음	5지폐 / 6동전
E548895	검정색 (MTO)	Windows 10	5지폐 / 6동전
E549091	검정색 (MTO)	운영 체제 없음	4지폐 / 8동전
E549280	검정색 (MTO)	Windows 10	4지폐 / 8동전

프레젠테이션 모드 설정 (자동 감지 모션 트리거)

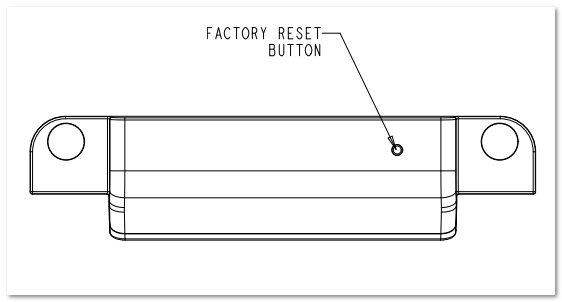

바코드 스캐너 조명 LED가 활성화되지 않거나 바코드를 제시할 때 엔진이 전원이 꺼져 있는 경우, 스캔 엔진이 수동 트리거 모드로 설정되어 있을 수 있습니다. 구성되지 않은 상태에서 스캐너를 수동으로 트리거하려면 스캐너 모듈 하우징에 있는 물리적 공장 초기화 / 트리거 버튼을 누르세요:

핸즈프리 자동 스캔을 활성화하려면 아래의 기본 프레젠테이션 모드 바코드를 스캔하세요. 스캐너가 움직임을 감지했을 때 자동으로 조명이 켜지지 않으면 보조 구성 코드를 스캔하세요:

옵션 1: 기본 프레젠테이션 모드 바코드

옵션 2: 보조 프레젠테이션 모드 바코드

USB HID 키보드 에뮬레이션 모드 설정

스캔 엔진이 바코드를 디코딩할 때 조명이 켜지고 비프음이 나지만 텍스트 데이터를 POS 소프트웨어로 전달하지 않으면 아래의 USB 키보드 모드 구성 바코드를 스캔하세요:

테스트 및 검증 절차

Windows 메모장 (또는 표준 텍스트 편집기)를 엽니다.
빈 메모장 텍스트 창 안을 클릭하여 활성 텍스트 커서가 포커스되어 있는지 확인합니다.
PayPoint Plus 스캔 창 앞에 기존의 1D UPC 또는 2D QR 코드를 제시합니다. 디코딩된 문자가 텍스트 편집기에 직접 입력되어야 합니다.
