이 문서는 2799L 야외 오픈 프레임 모니터의 연결에 대한 정보를 제공합니다.

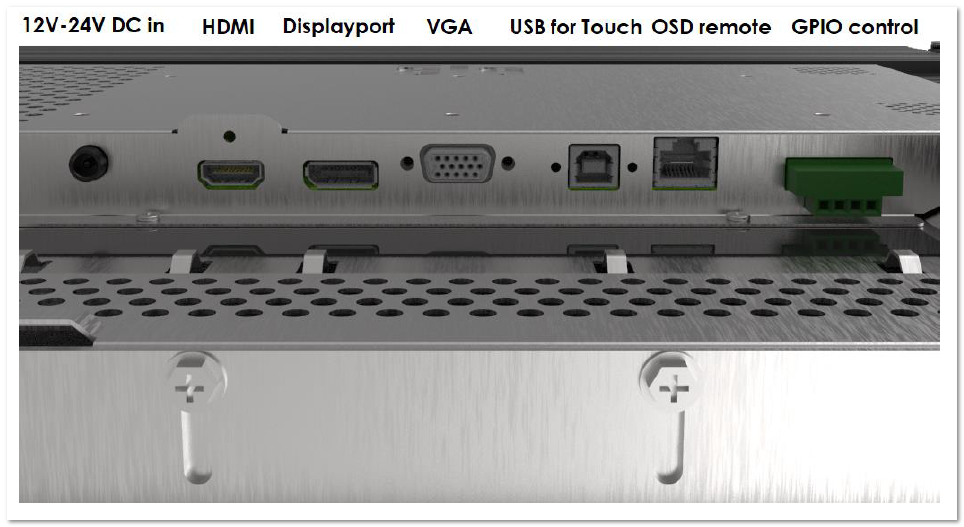

커넥터 패널 & 인터페이스
터치스크린 디스플레이 연결
1. 모니터의 HDMI, DP 또는 VGA 입력 커넥터와 HDMI/DP/VGA 비디오 소스 간에 HDMI, DP 또는 VGA 비디오 케이블을 연결합니다. HDMI 또는 VGA 커넥터를 사용할 때 우발적인 분리를 방지하기 위해 비디오 케이블의 나사를 조입니다.
2. 모니터의 USB 커넥터와 PC의 USB 포트 간에 USB 터치 케이블을 연결하거나, 모니터의 VGA 커넥터와 PC의 COM(직렬) 포트 간에 VGA Y-케이블(선택적 케이블 키트 E810917)을 연결합니다. 우발적인 분리를 방지하기 위해 USB 케이블의 나사를 조입니다.
3. 모니터의 입력 전원 잭에 12-24VDC 전원 공급 장치를 연결합니다. Elo는 잠금 커넥터와 지역 전원 케이블 키트를 포함한 12VDC 전원 어댑터를 별도로 제공합니다.
4. 터치스크린 디스플레이는 ON 상태로 배송되며, 케이블이 연결되면 모니터에 비디오가 표시되어야 합니다.
2. 모니터의 USB 커넥터와 PC의 USB 포트 간에 USB 터치 케이블을 연결하거나, 모니터의 VGA 커넥터와 PC의 COM(직렬) 포트 간에 VGA Y-케이블(선택적 케이블 키트 E810917)을 연결합니다. 우발적인 분리를 방지하기 위해 USB 케이블의 나사를 조입니다.
3. 모니터의 입력 전원 잭에 12-24VDC 전원 공급 장치를 연결합니다. Elo는 잠금 커넥터와 지역 전원 케이블 키트를 포함한 12VDC 전원 어댑터를 별도로 제공합니다.
4. 터치스크린 디스플레이는 ON 상태로 배송되며, 케이블이 연결되면 모니터에 비디오가 표시되어야 합니다.
