Dit artikel legt uit hoe u de Elo 2 x 20 achterwaarts gerichte klantendisplay (VFD) installeert, configureert en test met behulp van de OPOS-driver op een Windows 10-systeem.
ℹ Overzicht
Deze instructies zijn van toepassing op de Elo achterwaarts gerichte klantendisplay (VFD) met onderdeelnummers E001003 en E122426. Na het installeren van de OPOS-driver configureert u het display, verifieert u de communicatie en test u de werking met behulp van de meegeleverde OPOS-demonstratiehulpprogramma.
Deze instructies zijn van toepassing op de Elo achterwaarts gerichte klantendisplay (VFD) met onderdeelnummers E001003 en E122426. Na het installeren van de OPOS-driver configureert u het display, verifieert u de communicatie en test u de werking met behulp van de meegeleverde OPOS-demonstratiehulpprogramma.
Vereisten
| Item | Vereiste |
|---|---|
| Ondersteunde displays | E001003 en E122426 |
| Besturingssysteem | Windows 10 |
| Software | OPOS Driver Package v1.7.0.0 |
Download de OPOS-driver
📦 Download OPOS Driver Package v1.7.0.0
https://downloads.elotouch.com/Downloads/Peripherals/E001003-VFD/Windows/OPOS_setup107.zip
Een PDF-versie van deze installatie-instructies is ook bij dit Knowledge Base-artikel gevoegd.
Installeer en configureer de OPOS-driver
- Download het OPOS Driver Package v1.7.0.0 en pak de inhoud uit naar een map op uw computer.

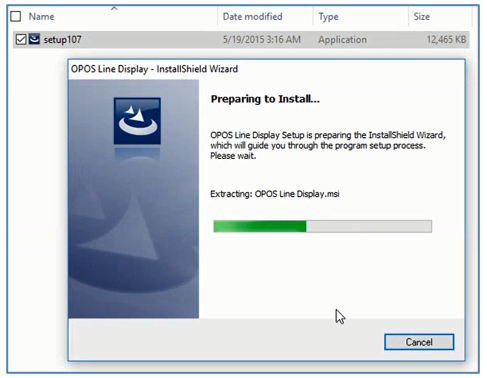

- Voer Application setup107.exe uit.
- Volg de installatie-wizard.
- Klik op Volgende.
- Klik op Installeren.
- Wacht tot de installatie is voltooid.
- Klik op Voltooien.
-

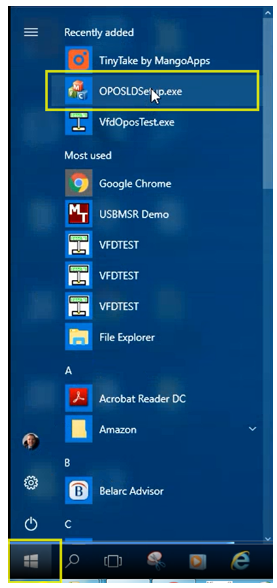

Start OPOSLDSetup.exe via het Windows Startmenu. U kunt ook navigeren naar:
C:\Program Files (x86)\POS\OPOS Line Display
-

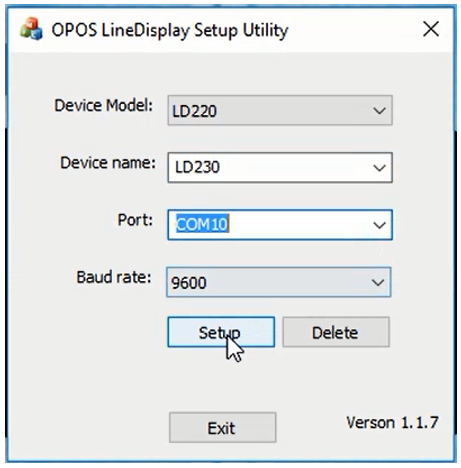

Configureer het display met de volgende instellingen:
Instelling Waarde Apparaatmodel LD220 Apparaatnaam LD230 Poort Selecteer de COM-poort die is toegewezen in Apparaatbeheer Baudrate 9600

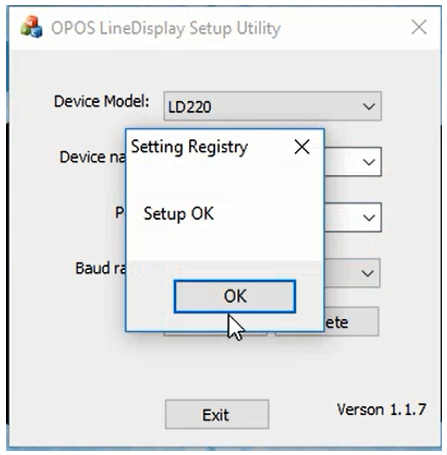

Klik op Instellen. - Wanneer het bericht Setup OK verschijnt, klik op OK.
-

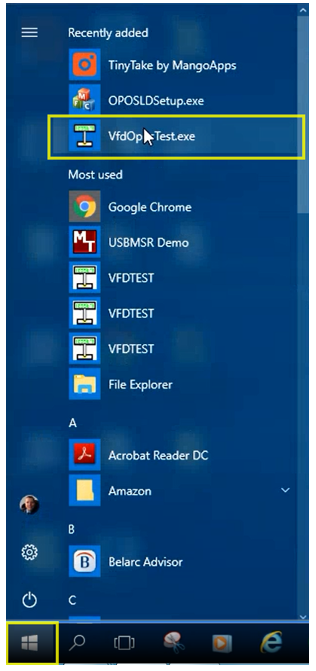

Start VfdOposTest.exe. U kunt ook navigeren naar:
C:\Program Files (x86)\POS\OPOS Line Display

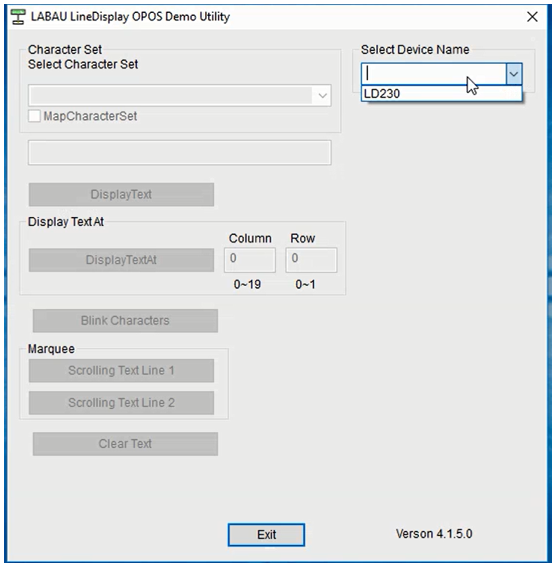

- Selecteer LD230 uit de lijst Select Device Name.

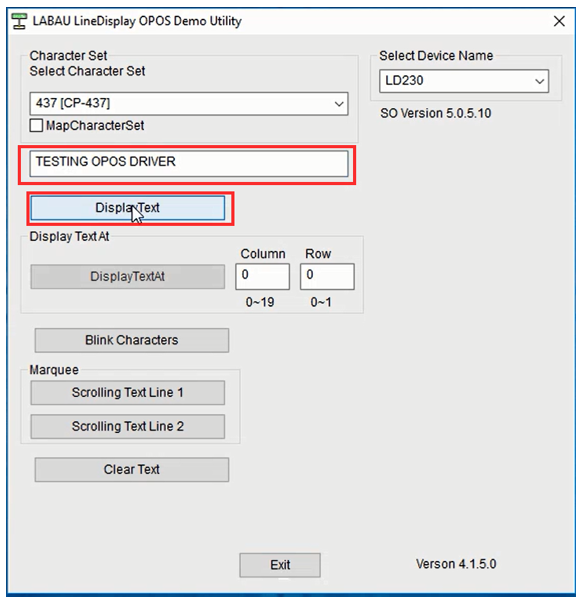

- Voer een bericht in het tekstvak in en klik op Display Text.

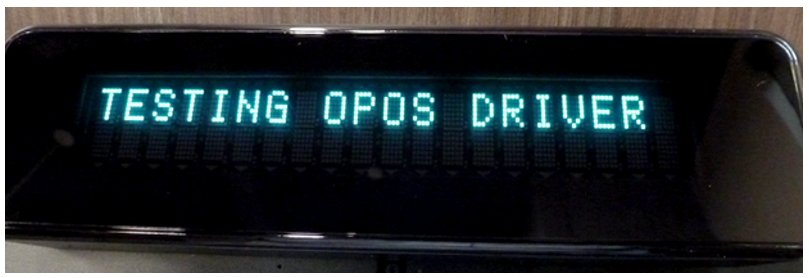

- Controleer of het bericht op het VFD-display verschijnt.
-

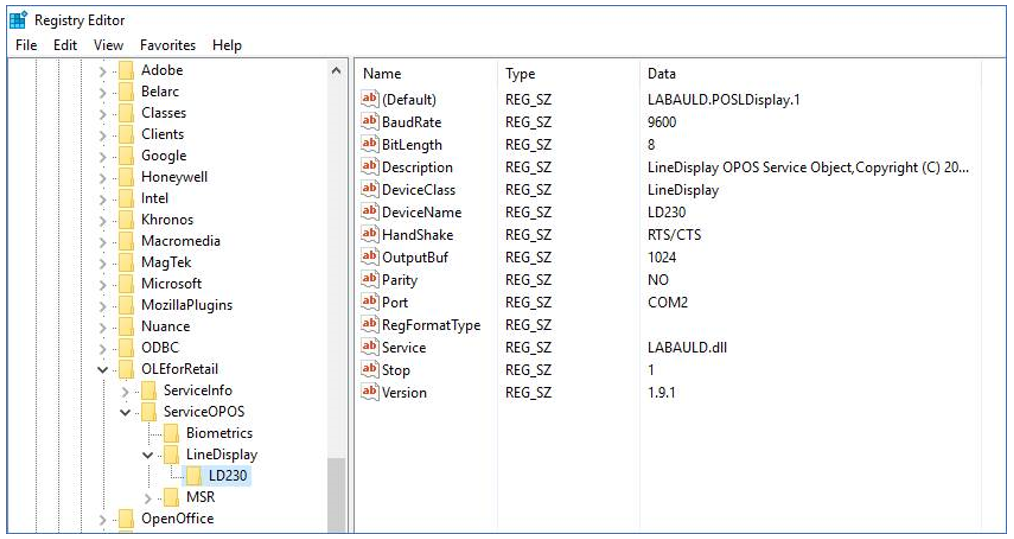

De OPOS-registerconfiguratie is te bekijken op:
HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\OLEforRetail\ServiceOPOS\LineDisplay\LD230
⚠ Problemen oplossen
- Controleer of de juiste COM-poort is geselecteerd in de OPOS LineDisplay Setup Utility.
- Bevestig dat de baudrate is ingesteld op 9600.
- Als het VFD geen tekst weergeeft, controleer dan de COM-poorttoewijzing in Windows Apparaatbeheer.
- Herstart de VFD-toepassing na het aanbrengen van configuratiewijzigingen.
- Als communicatie nog steeds niet werkt, koppel dan het VFD los en weer aan en herhaal het installatieproces.
💡 Tip
Als het VFD niet wordt weergegeven in de OPOS-hulpprogramma's, controleer dan eerst de COM-poorttoewijzing in Windows Apparaatbeheer. Een onjuiste COM-poort is de meest voorkomende oorzaak van communicatieproblemen na het installeren van de driver.
Als het VFD niet wordt weergegeven in de OPOS-hulpprogramma's, controleer dan eerst de COM-poorttoewijzing in Windows Apparaatbeheer. Een onjuiste COM-poort is de meest voorkomende oorzaak van communicatieproblemen na het installeren van de driver.
