Dit artikel biedt instructies voor het verwijderen van de standaard van de Elo 2201L touchscreenmonitor. Dit is meestal vereist voor VESA-bevestiging of onderhoud.

Instructies

1. Plaats de Monitor Ondersteboven

Plaats de monitor op een schone, vlakke en zachte ondergrond met het scherm naar beneden om beschadiging te vermijden.

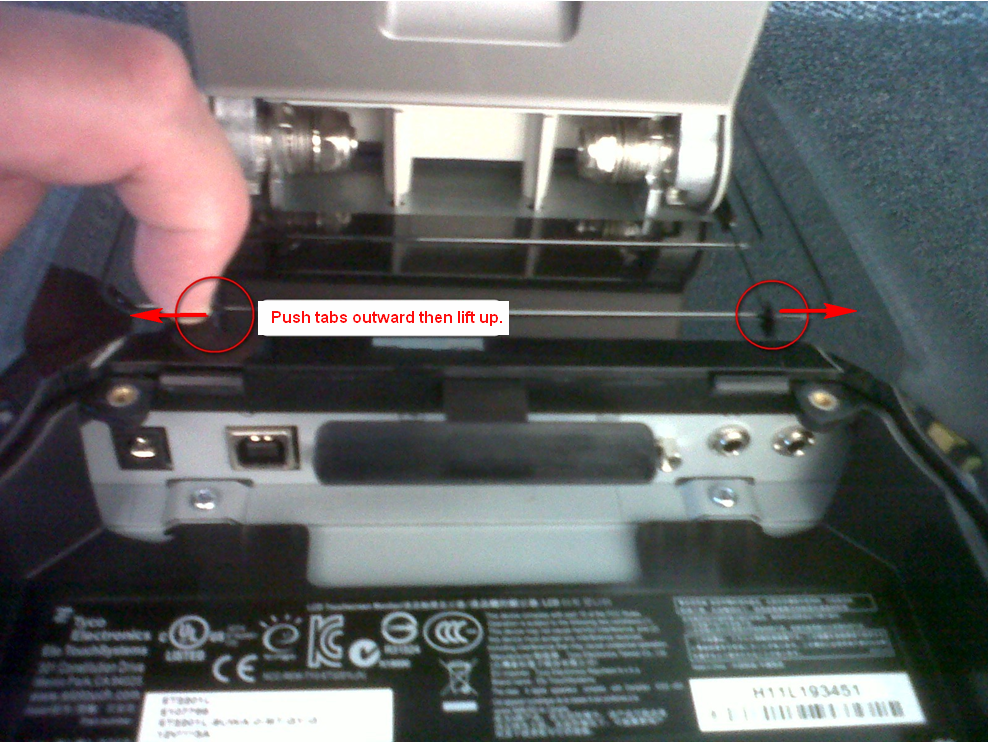

2. Verwijder de Achterste Middenplastic Dekking

Duw de twee vergrendeltabs naar buiten en til om de middenplastic dekking van de achterkant van de monitor te verwijderen.

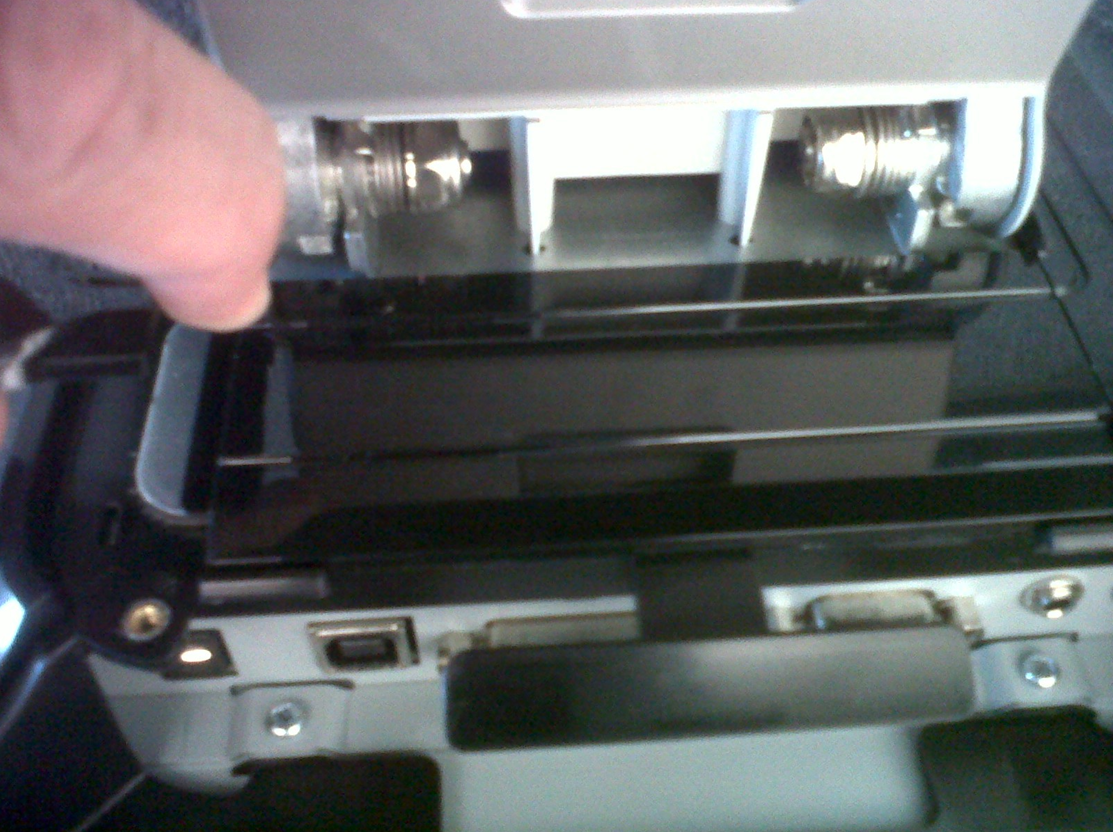

3. Verwijder de Zijplastic Dekken

Trek naar buiten op de vergrendeltabs op elk zijplastic deel, trek dan omhoog om beide deksels te verwijderen.

4. Bevestig dat Alle Plastic Dekken zijn Verwijderd

Zorg ervoor dat alle plastic onderdelen hieronder zijn verwijderd om het VESA-bevestigingsgebied bloot te leggen.

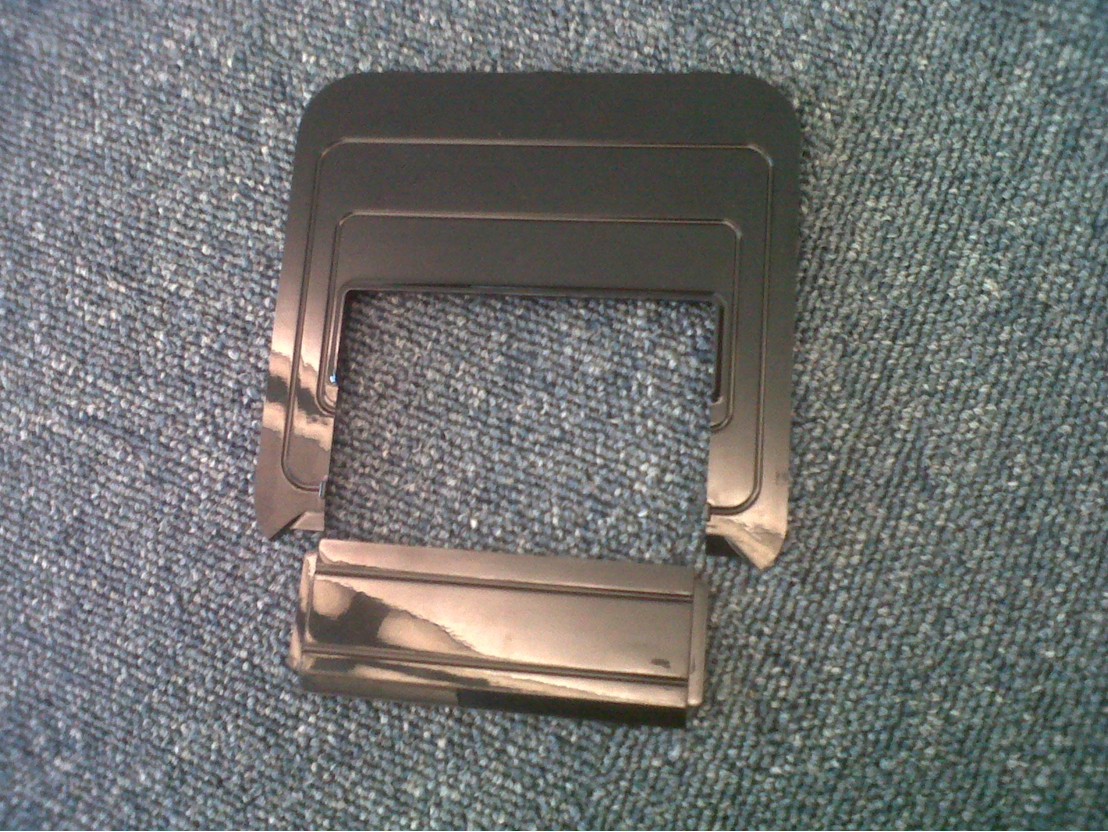

                     Plastic onderdelen die moeten worden verwijderd voordat de VESA-schroeven toegankelijk zijn

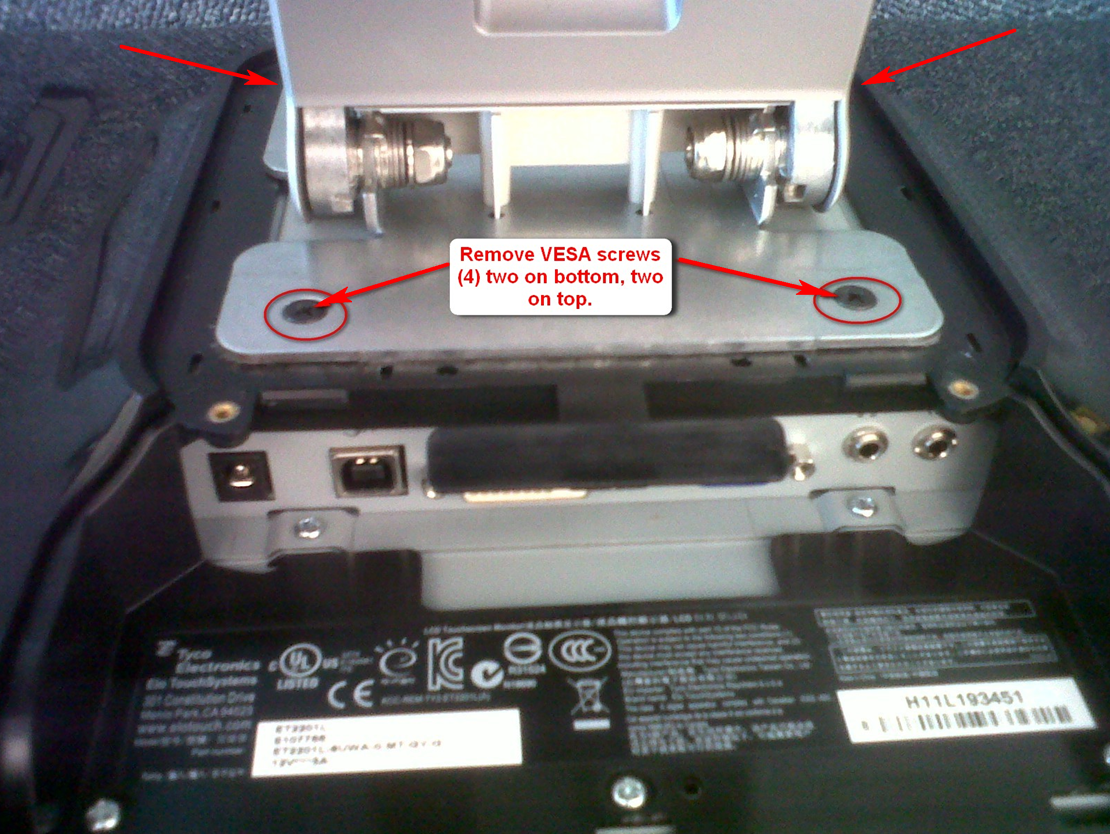

5. Verwijder de VESA-schroeven

Gebruik een schroevendraaier om de nu zichtbare VESA-schroeven onder de plastic dekking te verwijderen. Deze schroeven bevestigen de standaard aan de monitor.

6. Til de Standaard Af

Zodra de schroeven zijn verwijderd, til de standaard van de achterkant van de monitor af.

Aanvullende Opmerkingen

• Bewaar alle schroeven en plastic onderdelen voor eventuele toekomstige montage.

• Forceer geen onderdelen. Als er weerstand voelbaar is, controleer dan of er nog tabs of schroeven zijn.

• Voor herinstallatie, draai de bovenstaande stappen om.
