Dit artikel legt uit hoe u de Elo UIC680 NFC-lezer configureert om MIFARE®-kaarten te lezen. Het behandelt het installeren van de vereiste hulpprogramma's, het laden van de MIFARE-firmware, het verifiëren van de firmwareversie, het inschakelen van de MIFARE-modus en het testen van de kaartwerking.
ℹ Voordat u begint

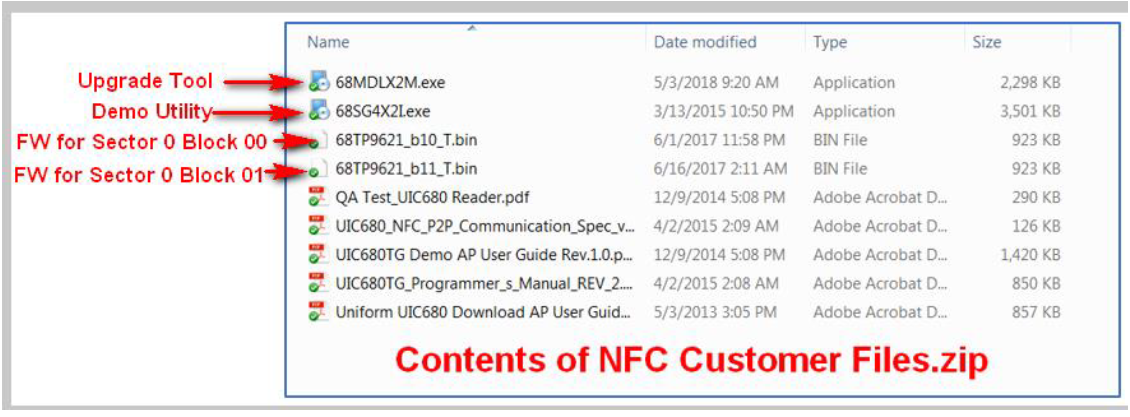

Voordat u deze procedure start, download en pak het bijgevoegde NFC Customer Files.zip-pakket uit naar een lokale map op uw computer. Het pakket bevat de firmware, upgrade-hulpprogramma, demo-hulpprogramma en ondersteunende bestanden die nodig zijn voor deze procedure.
Voordat u deze procedure start, download en pak het bijgevoegde NFC Customer Files.zip-pakket uit naar een lokale map op uw computer. Het pakket bevat de firmware, upgrade-hulpprogramma, demo-hulpprogramma en ondersteunende bestanden die nodig zijn voor deze procedure.
Stap 1 — Installeer het Upgrade Hulpprogramma
- Voer 68MDLX2M.exe uit.

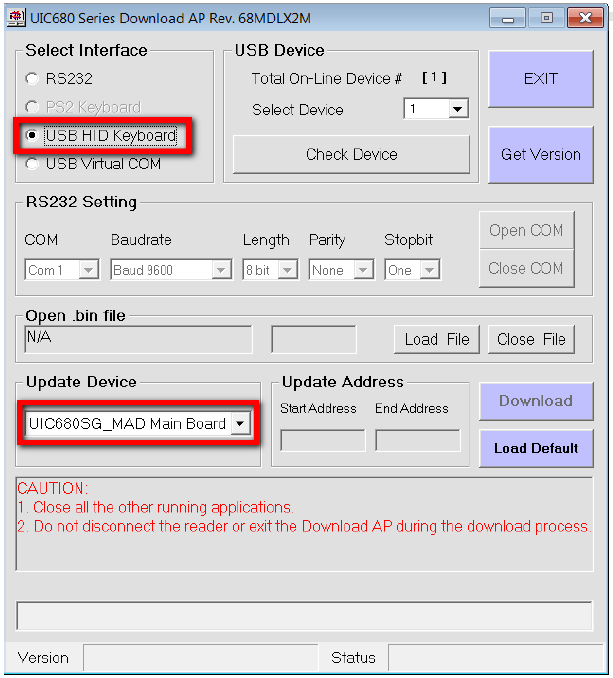

- Selecteer USB HID-toetsenbord.
- Selecteer in de keuzelijst Update Device: UIC680SG_MAD Hoofdbord
Stap 2 — Laad de MIFARE Firmware

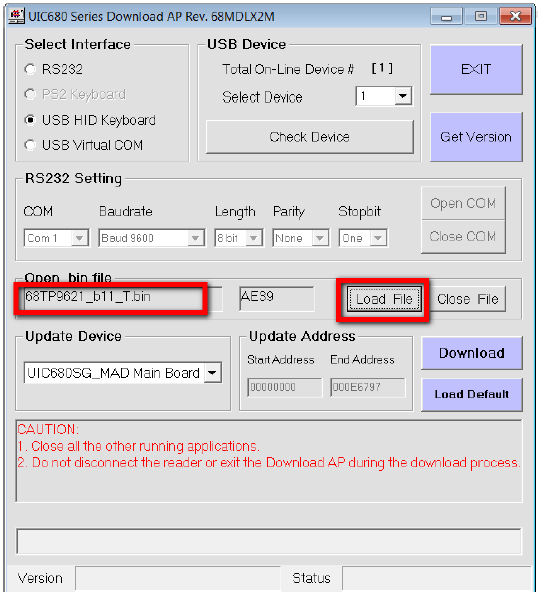

- Klik op Bestand Laden.
- Blader naar het vereiste firmwarebestand.
⚠ Firmwareselectie
- 68TP9621_b11_T.bin — Leest Sectie 0 / Blok 01 (aanbevolen voor de meeste toepassingen).
- 68TP9621_b10_T.bin — Leest Sectie 0 / Blok 00.
Gebruik de firmware die overeenkomt met de indeling van uw MIFARE-kaarten.

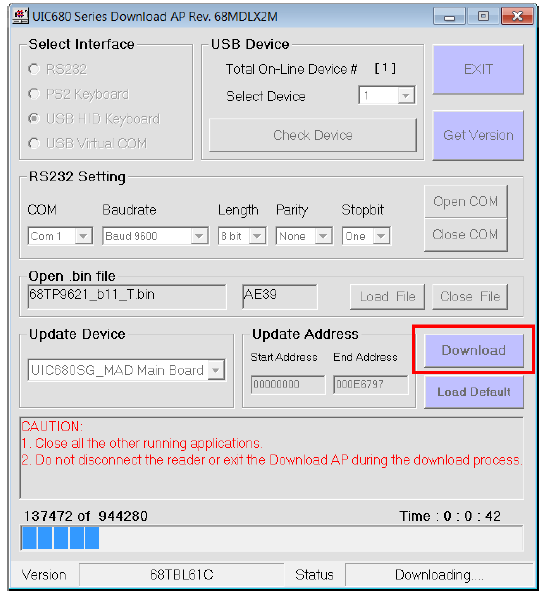

- Klik op Download om met het programmeren van de lezer te beginnen.
- Wacht ongeveer één tot twee minuten terwijl de firmware wordt gedownload. De lezer zal tijdens het programmeren meerdere keren piepen.

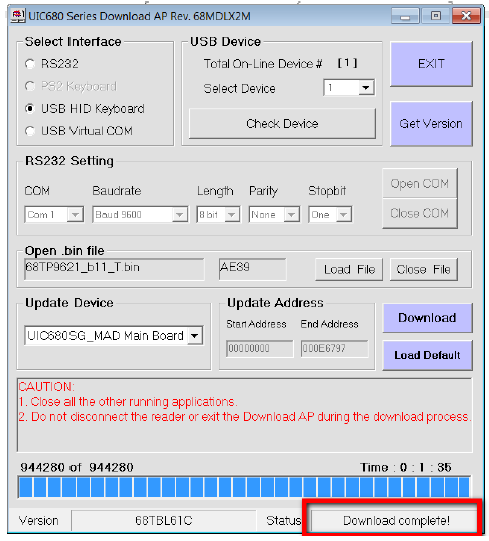

- Verifieer dat het statusveld weergeeft: Download voltooid!
Stap 3 — Verifieer de Firmwareversie

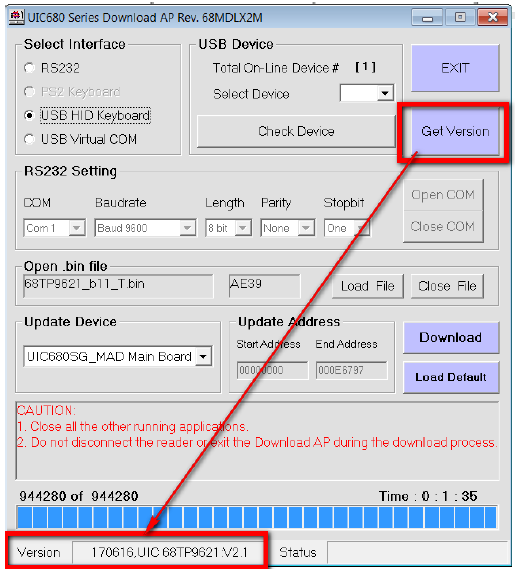

- Klik op Krijg Versie.
- Verifieer dat de firmwareversie 170616 is.
- Klik op Afsluiten.
Stap 4 — Schakel de MIFARE-modus in

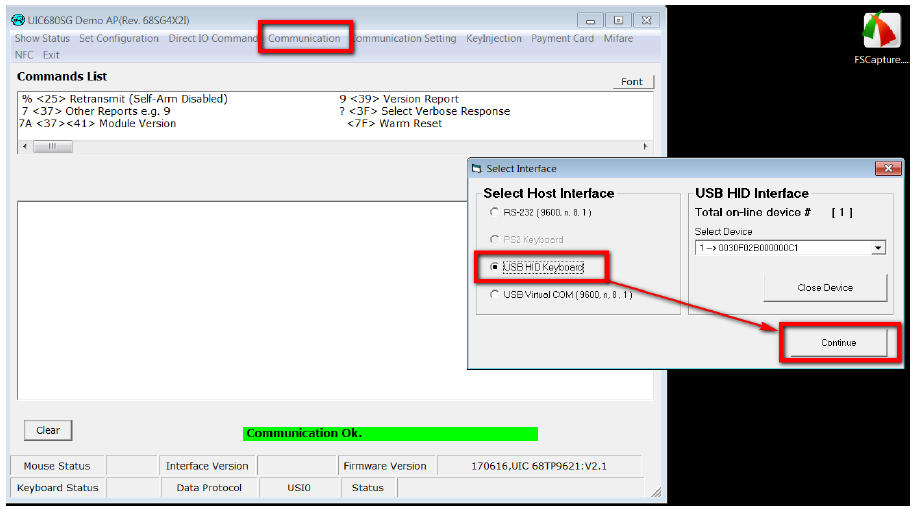

- Voer het UIC680SG Demo-hulpprogramma uit: 68SG4X2I.exe
- Selecteer het tabblad Communicatie.
- Kies: USB HID-toetsenbord
- Klik op Doorgaan.

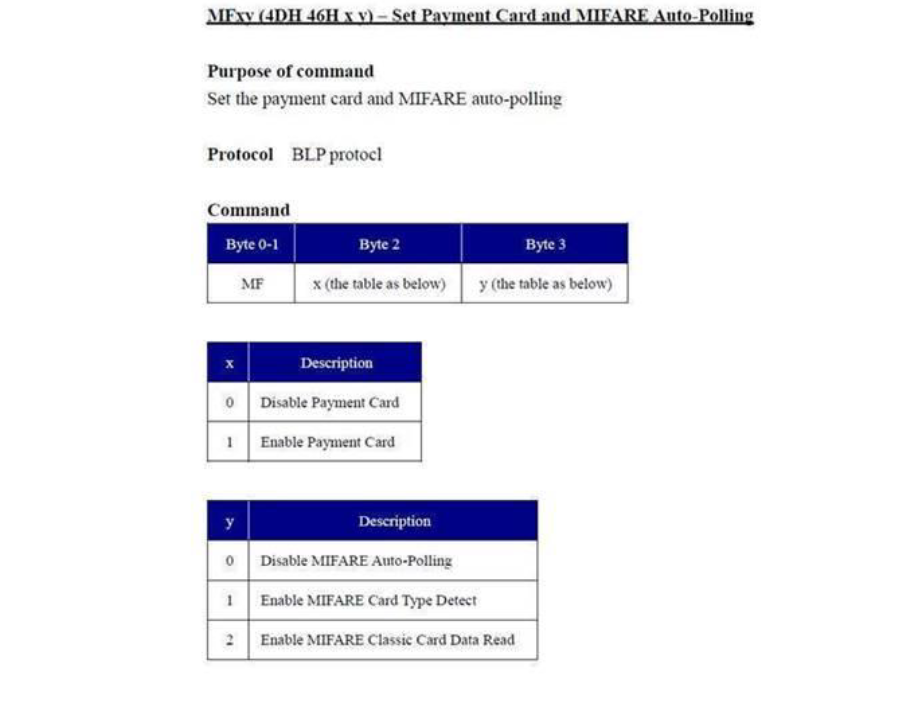

Stap 5 — Stuur de MIFARE-opdracht

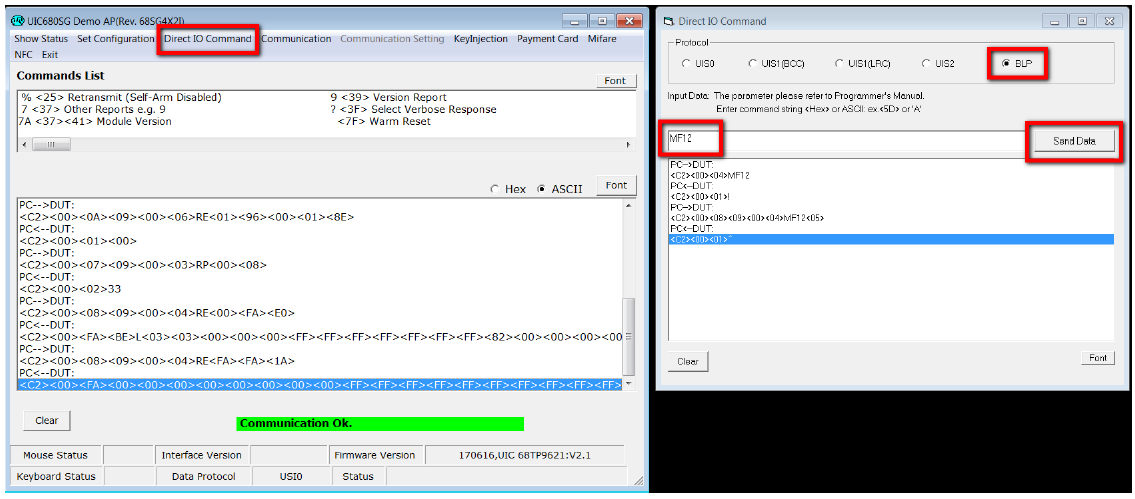

- Selecteer het tabblad Direct IO-opdracht.
- Kies BLP als protocol.
- Voer MF12 in.
- Klik op Verzend Gegevens.
Stap 6 — Herstart de lezer
Ontkoppel de USB-kabel van de UIC680-lezer en sluit deze opnieuw aan om een volledige stroomcyclus uit te voeren.
Stap 7 — Test de lezer
- Open Windows Kladblok.
- Presenteer een MIFARE-kaart aan de lezer.
- Verifieer dat kaartgegevens verschijnen.
Problemen oplossen
⚠ Als de kaart niet gelezen wordt
- Keer terug naar het scherm Direct IO-opdracht.
- Stuur opdracht MF15.
- Stroomcyclus de lezer.
- Test de kaart opnieuw.
Probeer indien nodig de overige bedieningsmodi: MF10, MF11, MF12, MF13, MF14, MF15
Een volledige stroomcyclus is vereist na elke moduswijziging.

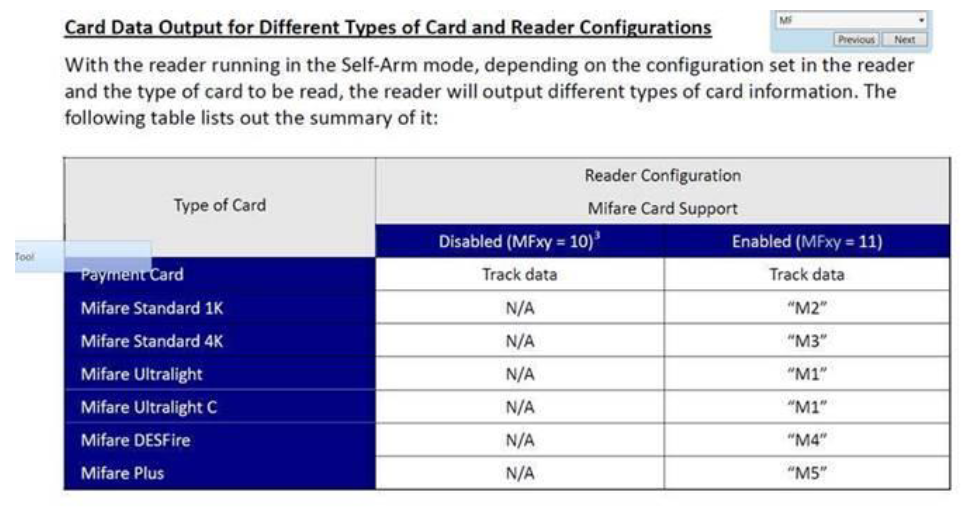

Voorbeelduitvoer
De volgende voorbeelden tonen succesvolle MIFARE-kaartlezingen na configuratie.

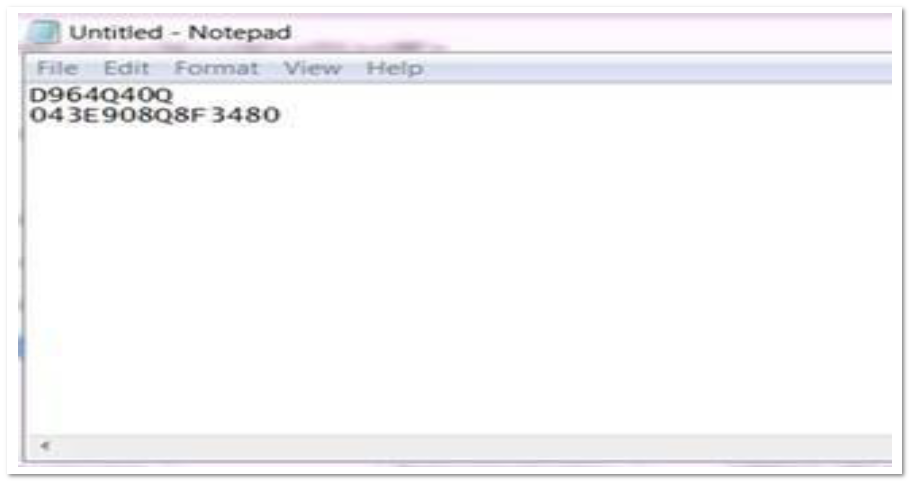

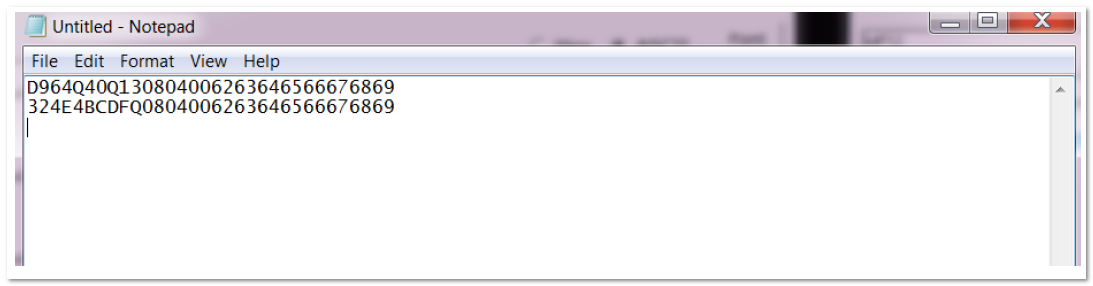

Voorbeeldgegevens Blok 0
