Dit artikel biedt instructies over hoe de GPIO op de Elo's Backpack voor Android-apparaten te testen

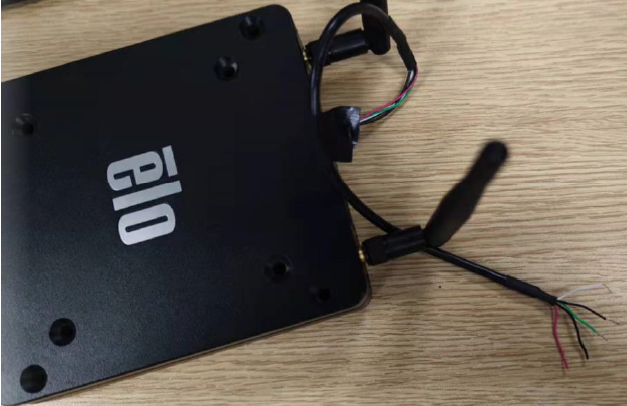

Gebruik de GPIO-kabelkit: P/N: E211544 of een vergelijkbare kabel. Start de ELO Peripheral Test-app en steek de GPIO-kabel in de GPIO-aansluiting op het Backpack 4.0-apparaat.

a. Koppel de witte draad aan de zwarte draad. == GPIO81 zou Low moeten worden
b. Koppel de groene draad aan de zwarte draad. == GPIO82 zou Low moeten worden
c. Meet de spanning van de rode draad == Het zou 5V moeten zijn
d. Zet de GPIO80-uitgang op Low. Het zou 0 V moeten worden
