Dit artikel beschrijft de stappen die gevolgd moeten worden om een 0702L aan de achterkant van een i-Series 4.0 eenheid te installeren

Stappen voor het installeren van de Elo 0702L touchscreen monitor als een naar achteren gerichte klantendisplay aan de achterkant van een i-Series 4.0 standaard.

Benodigde Hardware

• P/N: E796382, 0702L Touchscreen Monitor
• Elo i-Series 4.0 Slate met standaard
• 4x Phillips M4 x 0.5 x 18mm Phillips schroeven
• Phillips schroevendraaier

Benodigde Software

• DisplayLink Presenter voor Android

Stappen

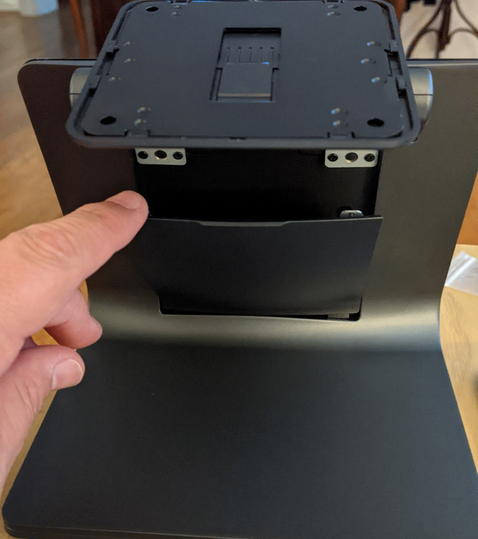

1. Verwijder de kabelcoverdeur van de voorkant van de standaard

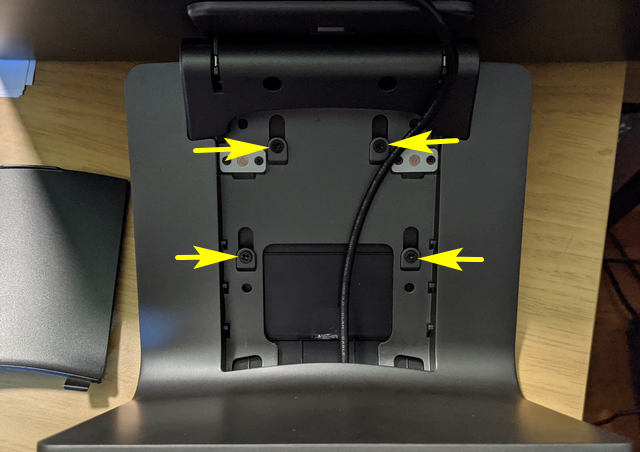

2. Verwijder de 4-schroeven die hieronder zijn aangegeven

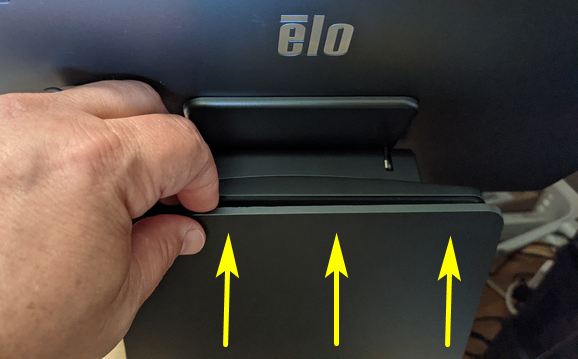

3. Schuif de achterklep omhoog en van de standaard af

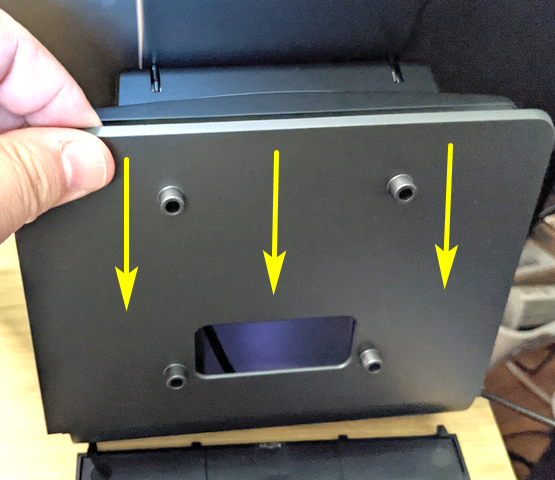

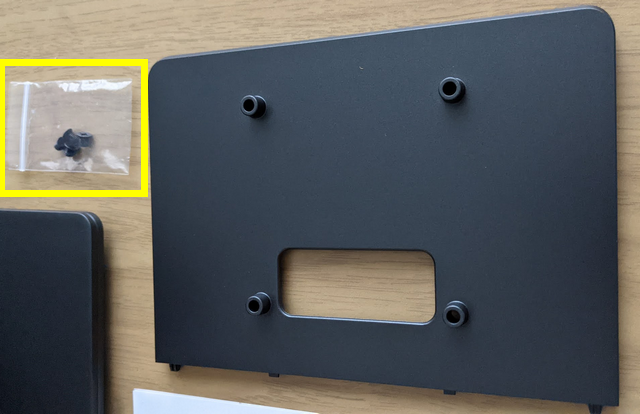

4. Schuif de 75 mm VESA-montageadapter naar beneden op zijn plaats aan de achterkant van de standaard



5. Gebruik de Phillips-schroeven die bij de i-Series 4.0 standaard zijn geleverd om de VESA-montageadapter aan de standaard te bevestigen



6. Lijn de 0702L touchscreen monitor uit met de 4 montagemontagestuds op de VESA-montageadapter en bevestig met de Phillips M4 x 18mm schroeven

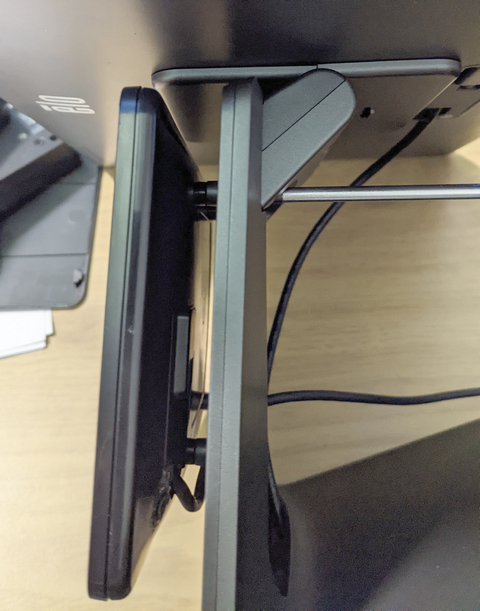

7. Leid de Y-kabel van de 0702L door de kabelroute op de standaard en verbind de USB-connectoren met de i-Series 4.0 USB-hub

8. Plaats de kabelcoverdeur terug op de voorkant van de standaard

9. Download en installeer de DisplayLink Presenter-app

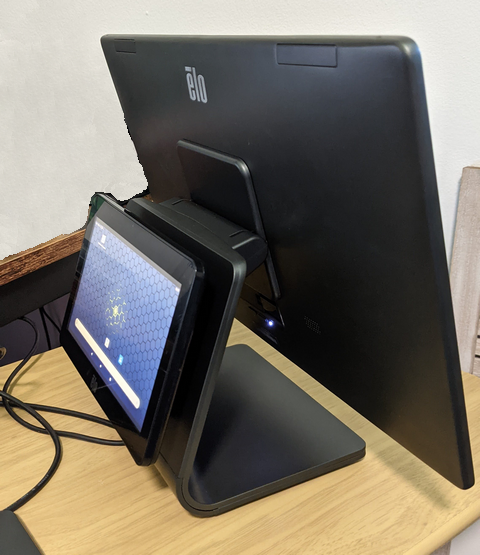

10. De 0702L touchscreen monitor zou nu volledig functioneel moeten zijn
