Dit artikel beschrijft specificaties voor de EloPOS Pack Kassalade
Deze informatie is te vinden in de EloPOS Pack Handleiding.
EloPOS Kassalade Poort (A/B)
De belangrijkste kassalade poort is een RJ-12 interface en biedt schakelbare werking bij +12 Volt en +24 Volt. De standaardinstelling staat op +24 Volt en de instellingen zijn aanpasbaar vanaf de onderkant van de EloPOS Pack.

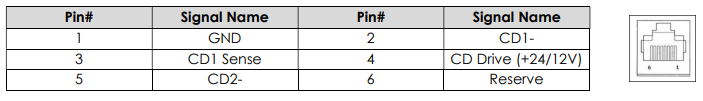

a. Pin toewijzing van de Kassalade Poort

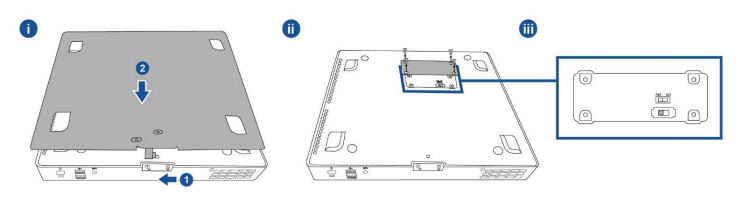

b. Wisselen tussen de +12 Volt en +24 Volt
i. Schuif het vergrendelmechanisme opzij om de montagesteun van de EloPOS Pack los te maken, schuif vervolgens de EloPOS Pack naar achteren om deze van de steun te scheiden.
ii. Verwijder de behuizing aan de onderkant van de EloPOS Pack om de schakelaar bloot te leggen.
iii. Schuif de schakelaar tussen 24V of 12V voor de stroom van de kassalade.
ii. Verwijder de behuizing aan de onderkant van de EloPOS Pack om de schakelaar bloot te leggen.
iii. Schuif de schakelaar tussen 24V of 12V voor de stroom van de kassalade.
