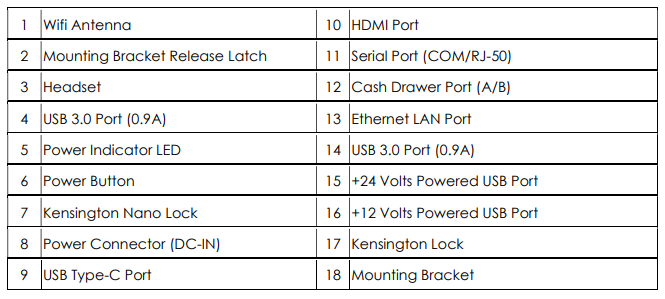

Dit artikel biedt de beschrijvingen van het EloPOS Pack Connector Paneel & Interfaces

Deze informatie is ook te vinden in de EloPOS Pack Gebruikershandleiding.





1. Wifi Antenne
Bevestig de meegeleverde antennes aan het EloPOS Pack wanneer Wifi nodig is. De antenne is compatibel met 2.4G en 5GHz banden.

2. Beugeldeur Ontgrendeling
Door de vergrendeling naar rechts te schuiven, wordt de montagebeugel van het EloPOS Pack vrijgegeven.

3. Hoofdtelefoon
De audiopoort is ontworpen voor verbinding met een hoofdtelefoon en microfoon.

4. USB 3.0 Poort (0.9A)
Twee standaard Super Speed USB 3.0 poorten zijn beschikbaar op het voorpaneel van het EloPOS Pack.

5. Voeding Indicatie LED
De voeding indicatie LED toont de status van het EloPOS Pack. Zie Sectie 3 voor meer details.

6. Aan/Uit Knop
7. Kensington Nano Lock
Kensington Nano Lock is een ultra-slank anti-diefstalmechanisme om het EloPOS Pack op de gewenste montageplek te beveiligen. Het Kensington kabelslot is niet inbegrepen.

8. Voedingsconnector (DC-IN)
Om het EloPOS Pack van stroom te voorzien, sluit de DC-connector van de AC/DC voedingsadapterkit aan op de stroomverbinding van het apparaat.

9. USB Type-C Poort
De USB Type-C poort maakt verbinding met andere type-C compatibele apparaten mogelijk (Tot 27W).

10. HDMI Poort
De HDMI poort maakt verbinding met een display dat is uitgerust met HDMI-ingang mogelijk.

11. Seriële Poort (COM/RJ-50)
De seriële poort is een native RS-232 specificatie voor RJ-50 interfaceverbinding.

12. Kassalade Poort (A/B)
De belangrijkste kassaladepoort is een RJ-12 interface en biedt schakelbare werking bij +12 Volts en +24 Volts. De standaardinstelling is op +24 Volts en de instellingen zijn aanpasbaar vanaf de onderkant van het EloPOS Pack.

13. Ethernet LAN Poort
De Ethernet LAN Poort biedt tot 1 Gbps snelheid voor netwerken.

14. USB 3.0 Poort (0.9A)
Twee standaard Super Speed USB 3.0 poorten zijn beschikbaar aan de achterzijde.

15. +24 Volts Voedings USB Poort
De +24 Volts Voedings USB Poort is inbegrepen op alle modellen. De maximale vermogensrating van de +24 Volts Voedings USB is 24 Volts bij 0.5 Amperes. Als uw EloPOS Pack draait op 100% belasting en alle I/O poorten, behalve de 24V Voedings USB poort, zijn aangesloten, gebruik de +24 Volts Voedings USB poort dan niet, maar gebruik een externe voeding voor het +24 Volts Voedingsperifeer.

Zorg ervoor dat het totale stroomverbruik van uw randapparatuur niet meer bedraagt dan het volgende (ervan uitgaande dat het EloPOS Pack draait op maximale stroomverbruik):

16. +12 Volts Voedings USB Poort
De maximale vermogensrating van de +12 Volts Voedings USB is 12 Volts bij 1 Amperes.

17. Kensington Lock
Kensington Lock is een standaard anti-diefstalmechanisme om het EloPOS Pack aan de gewenste montageplek te beveiligen. Het Kensington kabelslot is niet inbegrepen.

18. Montagebeugel
De beugel heeft vier gaten om aan een tafel te monteren met behulp van vier M4 of #8 montagebouten. De hoogte van de boutkop moet 3.0 mm (0.118”) of minder zijn. Bij montage aan een muur wordt aangeraden vier M3 of #8 schroeven te gebruiken. De schroeflengte moet langer zijn dan 25 mm, en de hoogte van de schroefkop moet 3.0 mm (0.118”) of minder zijn.
