Dit artikel biedt informatie over het 1502LM connectorpaneel

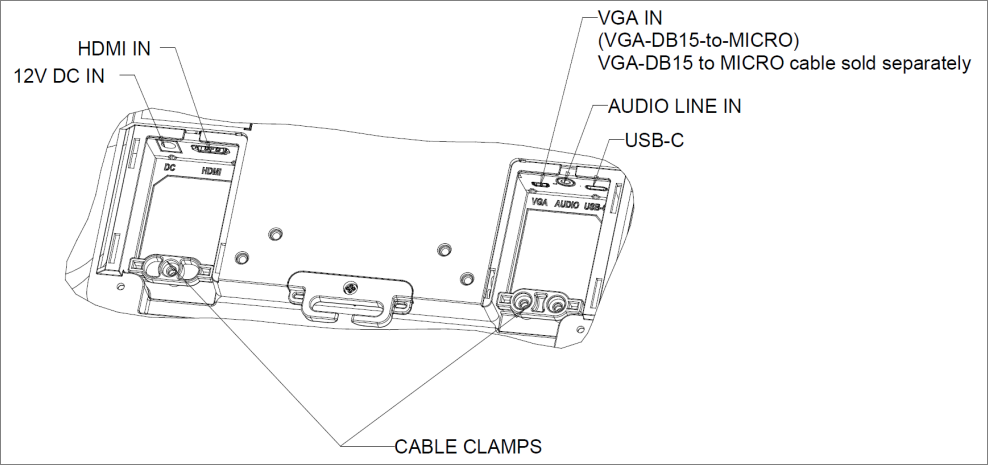

Hieronder wordt het Elo 1502LM Connector Paneel en de aansluitbeschrijvingen beschreven.
- Opmerking: Kabelbindpunten kunnen worden gebruikt om de kabels vast te binden met kabelbinders. Haal eenvoudig de kabelbinders door de kabelbindpunten en om de kabel om de kabelverbindingen te zekeren.
Touchmonitorverbindingen
- Video-bron met HDMI en touch-bron met USB Type-C:
1. Verbind één uiteinde van de HDMI met de HDMI-ingangconnector van de monitor en het andere uiteinde met uw HDMI-videobron.
2. Verbind de USB-touchkabel (USB Type-A naar Type-C) tussen de USB Type-C-connector van de monitor en de USB Type-A-poort van uw pc. Deze kabel ondersteunt alleen USB2.0.
3. Verbind de audiokabel tussen de Audio-lijninvoer van de monitor en uw audiobron (u kunt ook ingebouwde audio via uw HDMI-kabel gebruiken).
4. Verbind de ingangconnector van de voeding met de stroombron. Verbind de DC-uitgangconnector van de voeding met de ingangssnoerconnector van de monitor.
5. De touchmonitor wordt in een UIT-toestand geleverd. Druk op de aan/uit-knop om deze in te schakelen.
2. Verbind de USB-touchkabel (USB Type-A naar Type-C) tussen de USB Type-C-connector van de monitor en de USB Type-A-poort van uw pc. Deze kabel ondersteunt alleen USB2.0.
3. Verbind de audiokabel tussen de Audio-lijninvoer van de monitor en uw audiobron (u kunt ook ingebouwde audio via uw HDMI-kabel gebruiken).
4. Verbind de ingangconnector van de voeding met de stroombron. Verbind de DC-uitgangconnector van de voeding met de ingangssnoerconnector van de monitor.
5. De touchmonitor wordt in een UIT-toestand geleverd. Druk op de aan/uit-knop om deze in te schakelen.
- Video-bron met VGA en touch-bron met USB Type-C:
1. Verbind één uiteinde van de VGA-DB15-to-MICRO kabel (apart verkocht Elo P/N: E710549) met de VGA-ingangconnector van de monitor en het andere uiteinde met uw VGA-videobron (draai de schroeven van de videokabel aan op de VGA-connector voor de beste prestaties).
2. Verbind de USB-touchkabel (USB Type-A naar Type-C) tussen de USB Type-C-connector van de monitor en de USB Type-A-poort van uw pc. Deze kabel ondersteunt alleen USB2.0.
3. Verbind de audiokabel tussen de Audio-lijninvoer van de monitor en uw audiobron.
4. Verbind de ingangconnector van de voeding met de stroombron. Verbind de DC-uitgangconnector van de voeding met de ingangssnoerconnector van de monitor.
5. De touchmonitor wordt in een UIT-toestand geleverd. Druk op de aan/uit-knop om deze in te schakelen.
2. Verbind de USB-touchkabel (USB Type-A naar Type-C) tussen de USB Type-C-connector van de monitor en de USB Type-A-poort van uw pc. Deze kabel ondersteunt alleen USB2.0.
3. Verbind de audiokabel tussen de Audio-lijninvoer van de monitor en uw audiobron.
4. Verbind de ingangconnector van de voeding met de stroombron. Verbind de DC-uitgangconnector van de voeding met de ingangssnoerconnector van de monitor.
5. De touchmonitor wordt in een UIT-toestand geleverd. Druk op de aan/uit-knop om deze in te schakelen.
- Video- & Touch-bron met USB Type-C:
1. Verbind de USB Type-C naar Type-C kabel (apart verkocht Elo P/N: E710364) tussen de USB Type-C-connector van de monitor en de USB Type-C-poort van uw pc.
2. Verbind de ingangconnector van de voeding met de stroombron. Verbind de DC-uitgangconnector van de voeding met de ingangssnoerconnector van de monitor.
3. De touchmonitor wordt in een UIT-toestand geleverd. Druk op de aan/uit-knop om deze in te schakelen.
Opmerking:
1. Pinout-diagram van USB Type-C weergegeven op Monitor Specificaties.
2. Het wordt aangeraden om de Elo USB Type-C naar Type-C (Elo P/N: E710364) kabel te gebruiken om compatibiliteitsproblemen te voorkomen.
3. USB Type-C levert geen stroom, maar is alleen voor video- of touchfunctie.
2. Verbind de ingangconnector van de voeding met de stroombron. Verbind de DC-uitgangconnector van de voeding met de ingangssnoerconnector van de monitor.
3. De touchmonitor wordt in een UIT-toestand geleverd. Druk op de aan/uit-knop om deze in te schakelen.
Opmerking:
1. Pinout-diagram van USB Type-C weergegeven op Monitor Specificaties.
2. Het wordt aangeraden om de Elo USB Type-C naar Type-C (Elo P/N: E710364) kabel te gebruiken om compatibiliteitsproblemen te voorkomen.
3. USB Type-C levert geen stroom, maar is alleen voor video- of touchfunctie.
