Dit artikel biedt de stappen om de videofirmwareversie bij te werken met een USB-kabel, op de Elo ET1903LM-monitor

De nieuwste firmware op het moment van schrijven is bijgevoegd en is: 20201125_sw001903RevE

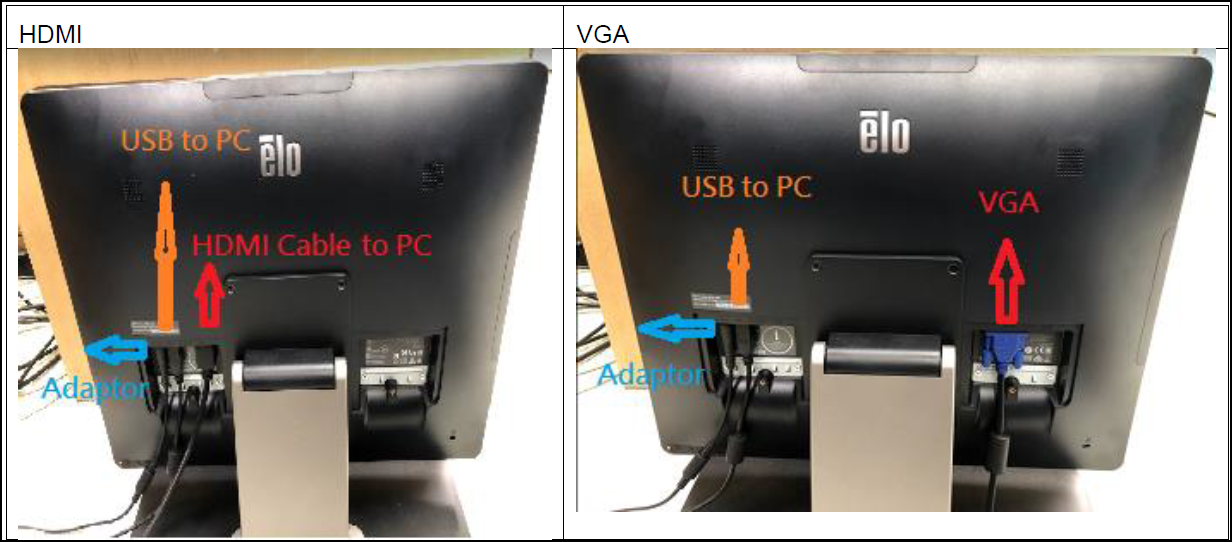

Hardwareaansluitstappen

1. Sluit de USB-kabel aan tussen PC en Display.
2. Sluit de HDMI- of VGA-kabel aan tussen Display en PC.
3. Zet de Monitor aan en zorg ervoor dat deze in de weergavemodus staat.

Firmware-update stappen

1. Installeer softwareconfiguratie: RTD Tool 3.7 (bijgevoegd bij dit artikel)

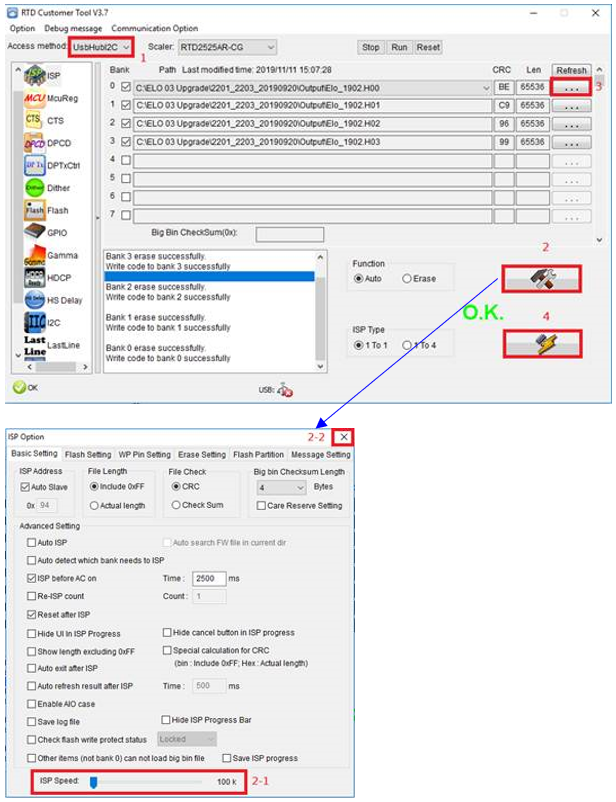

2. Voer uit RTD Customer Tool hulpprogramma
   • Stap 1: Toegangsmodus Selecteer ”USBHubI2C”
   • Stap 2: Klik op de gereedschapsknop
     • 2-1: ISP-snelheid selecteer ”100K”
     • 2-2: Schakel de pop-upvenster uit
   • Stap 3: Selecteer de firmwarebestanden (bijgevoegd bij dit artikel)
   • Stap 4: klik op  om de firmware bij te werken

Firmwareversie controleren
Om de FW-versie te vinden, moet u het Factory OSD-menu van de monitor openen.

1. Zet de monitor uit met de POWER knop.

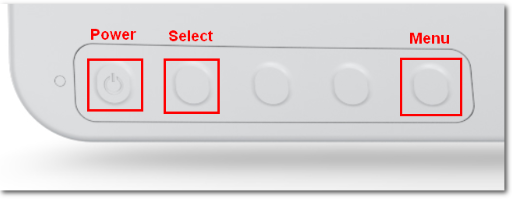

2. Druk in de POWER en SELECT knoppen aan de achterkant van de monitor tegelijk in en houd vast.



3. Wanneer het scherm oplicht, laat dan los en druk op de MENU knop.

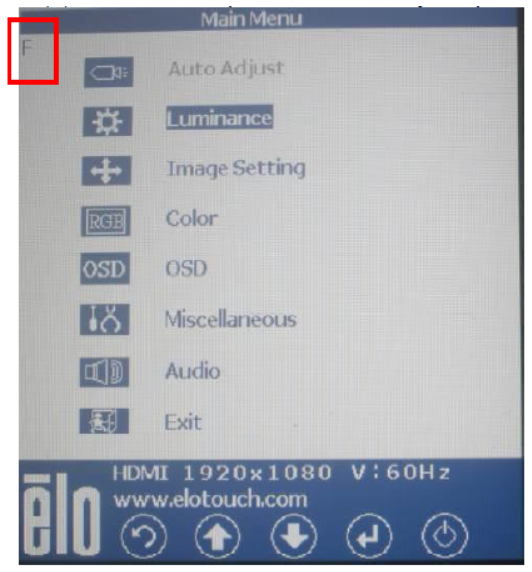

4. Gebruik LINKS en RECHTS navigatieknoppen om naar de “F” in de linkerbovenhoek te gaan en druk op de SELECT knop om het fabrieksmenu te openen.

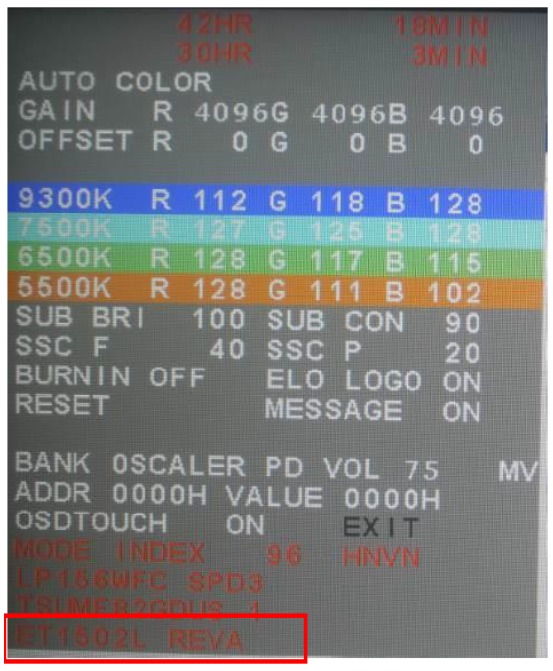

5. U bevindt zich nu in het Factory OSD-menu. De FW wordt onderaan het menu weergegeven.*


*Bovenstaande afbeeldingen weerspiegelen mogelijk uw huidige product niet, maar zijn slechts een voorbeeld.
