Artykuł ten wyjaśnia, jak zainstalować, skonfigurować i przetestować wyświetlacz dla klienta Elo 2 x 20 (VFD) z zastosowaniem sterownika OPOS na systemie Windows 10.
ℹ Przegląd
Instrukcje te dotyczą wyświetlacza Elo dla klienta (VFD) o numerach części E001003 i E122426. Po zainstalowaniu sterownika OPOS skonfigurujesz wyświetlacz, zweryfikujesz komunikację i przetestujesz działanie przy użyciu dołączonego narzędzia demonstracyjnego OPOS.
Instrukcje te dotyczą wyświetlacza Elo dla klienta (VFD) o numerach części E001003 i E122426. Po zainstalowaniu sterownika OPOS skonfigurujesz wyświetlacz, zweryfikujesz komunikację i przetestujesz działanie przy użyciu dołączonego narzędzia demonstracyjnego OPOS.
Wymagania
| Element | Wymaganie |
|---|---|
| Obsługiwane wyświetlacze | E001003 i E122426 |
| System operacyjny | Windows 10 |
| Oprogramowanie | Zestaw sterowników OPOS v1.7.0.0 |
Pobierz sterownik OPOS
📦 Pobierz pakiet sterowników OPOS v1.7.0.0
https://downloads.elotouch.com/Downloads/Peripherals/E001003-VFD/Windows/OPOS_setup107.zip
Wersja PDF tych instrukcji instalacyjnych jest również dołączona do tego artykułu w Bazie Wiedzy.
Zainstaluj i skonfiguruj sterownik OPOS
- Pobierz pakiet sterowników OPOS v1.7.0.0 i wyodrębnij zawartość do folderu na swoim komputerze.

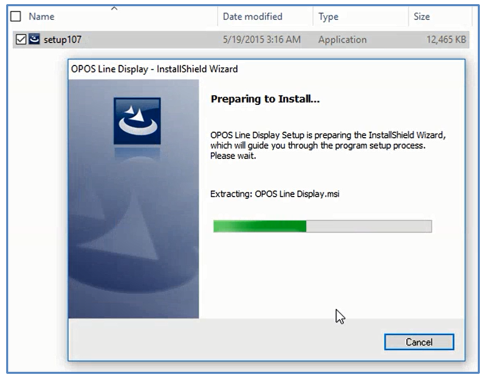

- Uruchom Application setup107.exe.
-
Postępuj zgodnie z kreatorem instalacji.

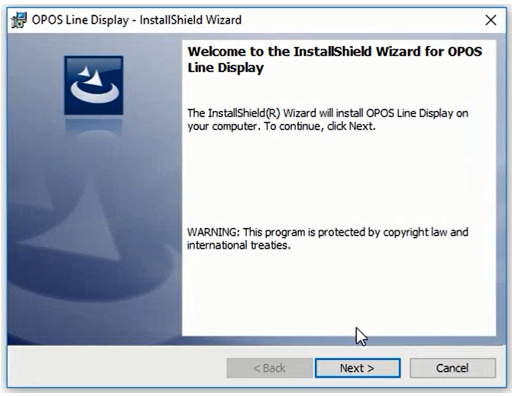

- Kliknij Dalej.

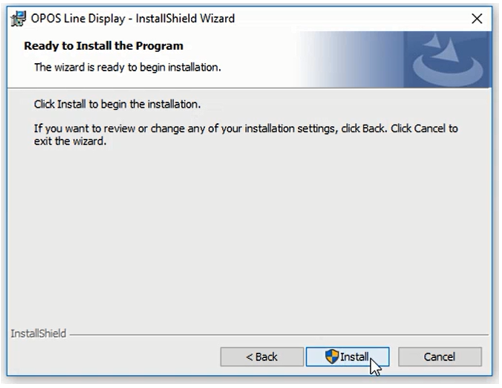

- Kliknij Zainstaluj.

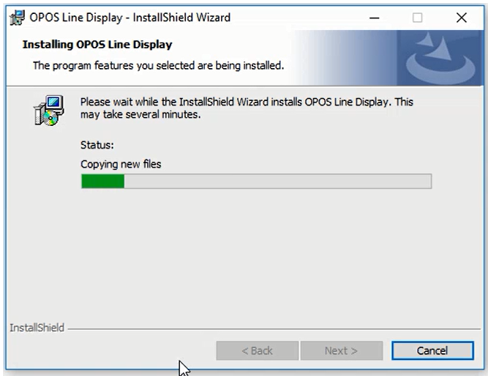

- Odczekaj na zakończenie instalacji.

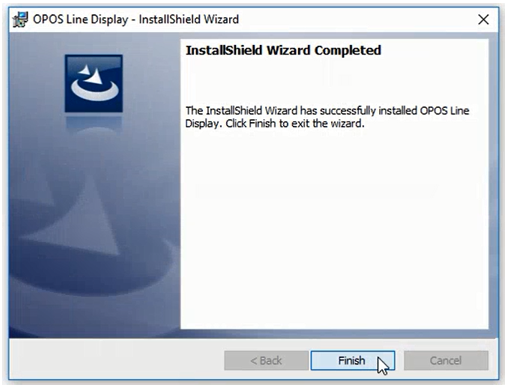

- Kliknij Finish.
-

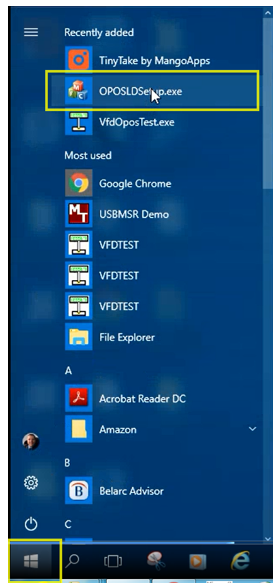

Uruchom OPOSLDSetup.exe z menu Start Windows. Alternatywnie przejdź do:
C:\Program Files (x86)\POS\OPOS Line Display
-

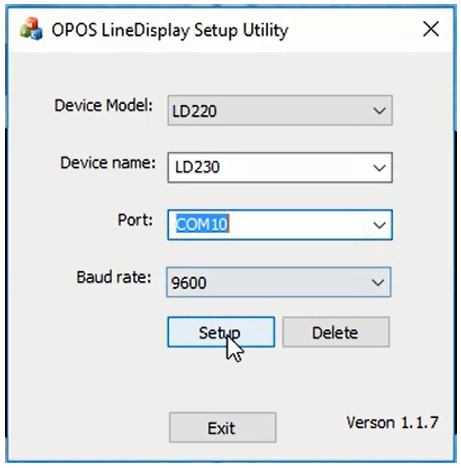

Skonfiguruj wyświetlacz przy użyciu następujących ustawień:
Ustawienie Wartość Model urządzenia LD220 Nazwa urządzenia LD230 Port Wybierz port COM przypisany w Menedżerze urządzeń Prędkość transmisji 9600

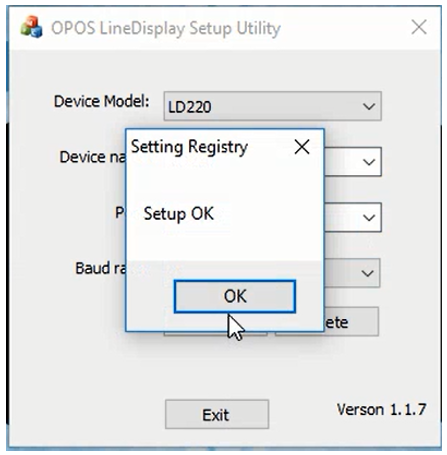

Kliknij Ustawienia. - Gdy pojawi się komunikat Ustawienia OK, kliknij OK.
-

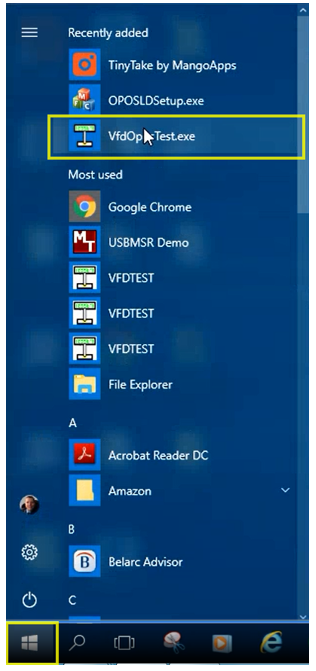

Uruchom VfdOposTest.exe. Alternatywnie przejdź do:
C:\Program Files (x86)\POS\OPOS Line Display

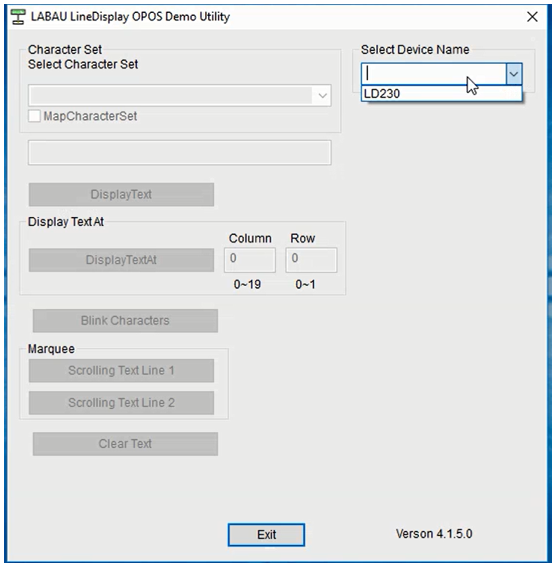

- Wybierz LD230 z listy Wybierz nazwę urządzenia.

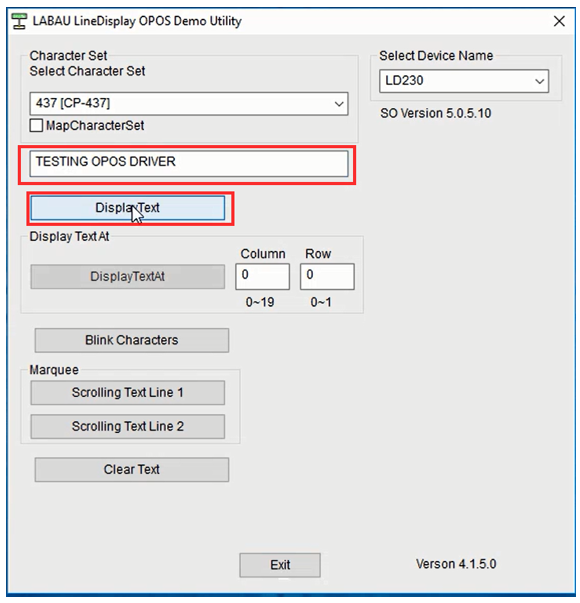

- Wprowadź wiadomość w polu tekstowym i kliknij Wyświetl tekst.

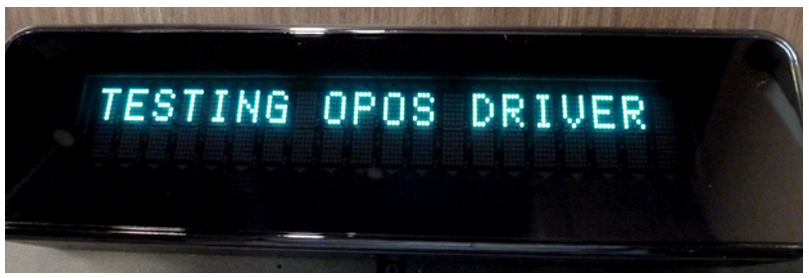

- Zweryfikuj, czy wiadomość pojawiła się na wyświetlaczu VFD.
-

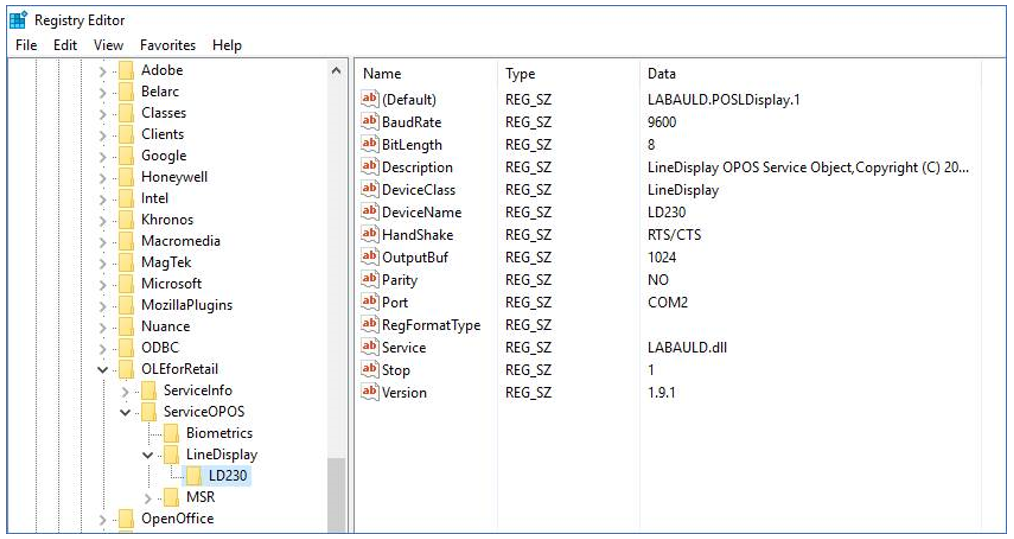

Konfiguracja rejestru OPOS może być wyświetlana w:
HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\OLEforRetail\ServiceOPOS\LineDisplay\LD230
⚠ Rozwiązywanie problemów
- Zweryfikuj, czy wybrano poprawny port COM w narzędziu konfiguracji wyświetlacza OPOS LineDisplay.
- Potwierdź, że prędkość transmisji jest ustawiona na 9600.
- Jeśli VFD nie wyświetla tekstu, zweryfikuj przypisanie portu COM w Menedżerze urządzeń Windows.
- Uruchom ponownie aplikację VFD po wprowadzeniu jakichkolwiek zmian w konfiguracji.
- Jeśli komunikacja nadal nie działa, odłącz i podłącz ponownie VFD oraz powtórz proces konfiguracji.
💡 Wskazówka
Jeśli VFD nie jest wyświetlany w narzędziach OPOS, najpierw zweryfikuj przypisanie portu COM w Menedżerze urządzeń Windows. Nieprawidłowy port COM jest najczęściej spotykaną przyczyną awarii komunikacji po zainstalowaniu sterownika.
Jeśli VFD nie jest wyświetlany w narzędziach OPOS, najpierw zweryfikuj przypisanie portu COM w Menedżerze urządzeń Windows. Nieprawidłowy port COM jest najczęściej spotykaną przyczyną awarii komunikacji po zainstalowaniu sterownika.
