Artykuł ten zawiera instrukcje dotyczące usuwania podstawy z monitora dotykowego Elo 2201L. Zazwyczaj jest to wymagane do montażu VESA lub serwisowania.

Instrukcje

1. Połóż Monitor Twarzą W Dół

Umieść monitor na czystej, płaskiej i miękkiej powierzchni, ekranem w dół, aby uniknąć uszkodzeń.

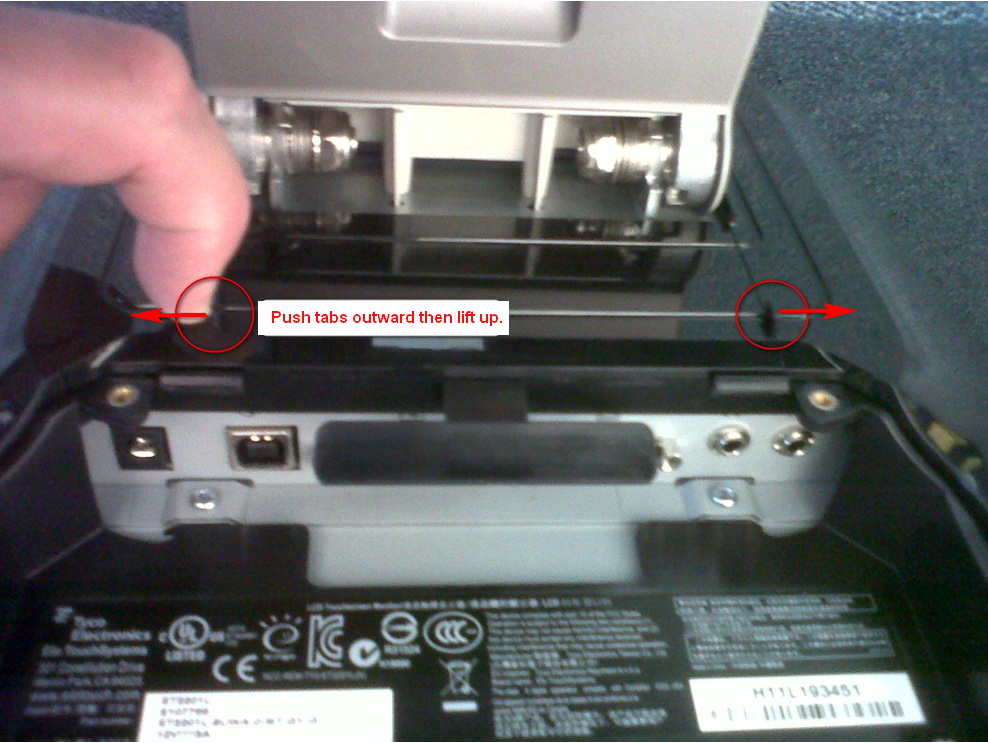

2. Usuń Tylną Środkową Pokrywę Plastikową

Wciśnij dwie zatrzaski na zewnątrz i podnieś, aby zdjąć środkową pokrywę plastikową z tyłu monitora.

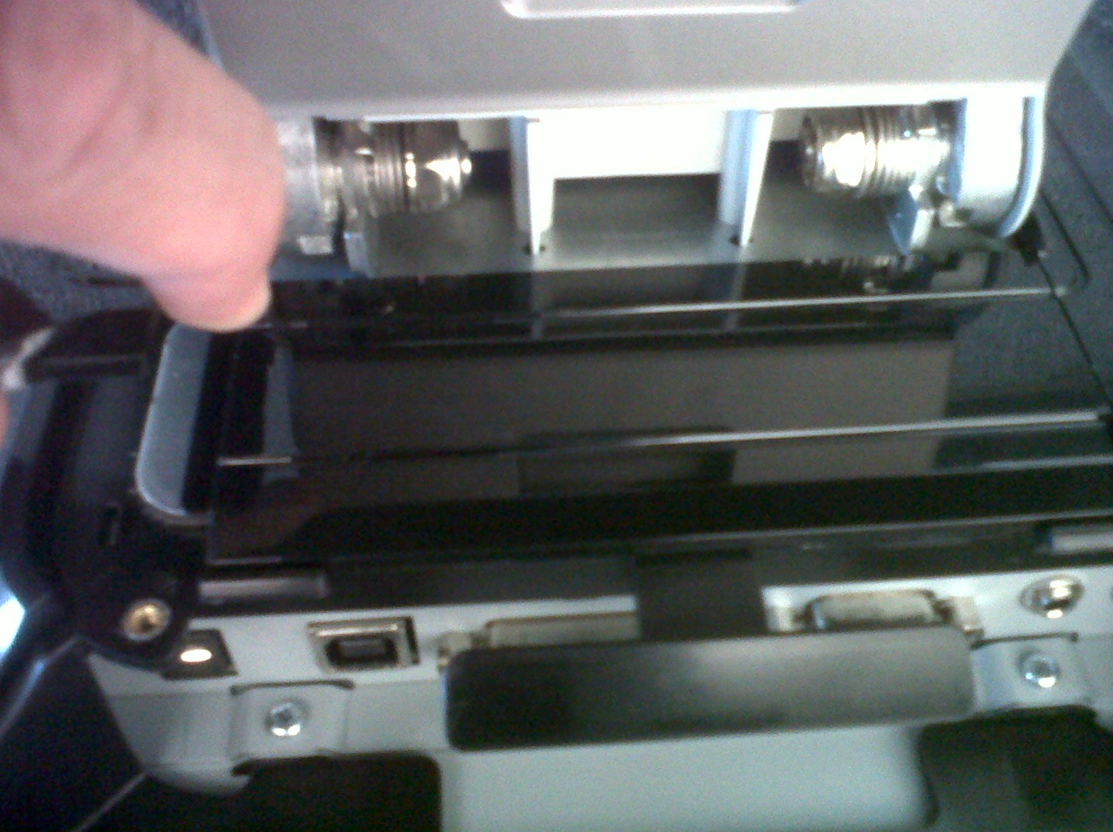

3. Usuń Boczne Pokrywy Plastikowe

Pociągnij na zewnątrz zatrzaski znajdujące się na każdym bocznym elemencie plastikowym, a następnie pociągnij w górę, aby usunąć obie pokrywy.

4. Potwierdź, że Wszystkie Pokrywy Plastikowe Zostały Usunięte

Upewnij się, że wszystkie plastikowe elementy pokazane poniżej zostały usunięte, aby odsłonić obszar montażu VESA.

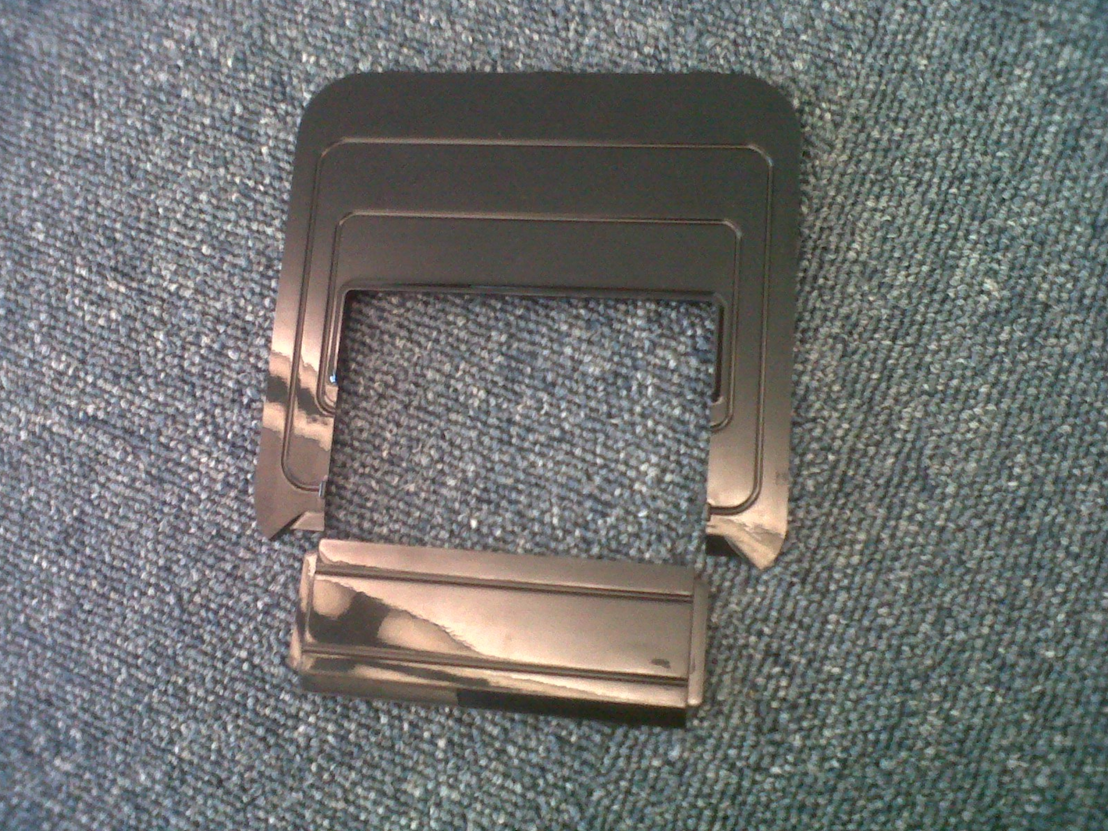

                     Części plastikowe, które należy usunąć przed dostępem do śrub VESA

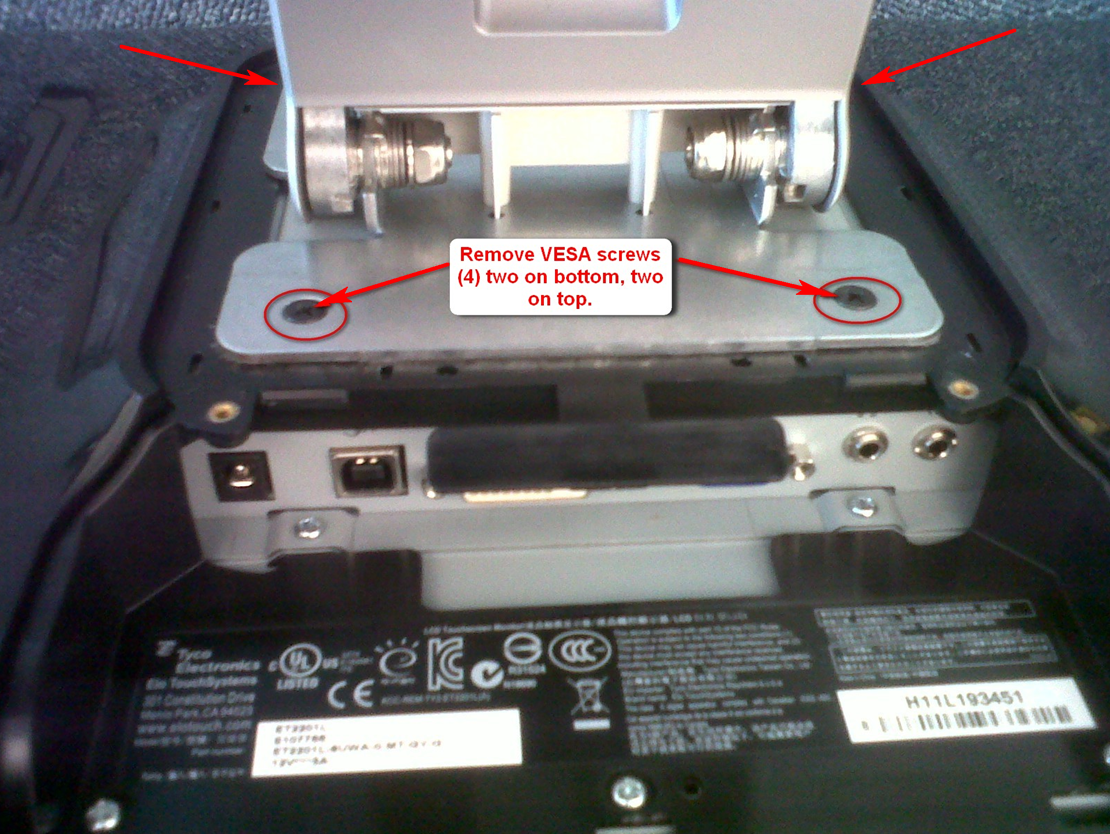

5. Usuń Śruby VESA

Użyj wkrętaka, aby usunąć śruby VESA, które są teraz widoczne pod plastikowymi osłonami. Te śruby mocują podstawę do monitora.

6. Podnieś Podstawę

Po usunięciu śrub, podnieś podstawę od tyłu monitora.

Dodatkowe Uwagi

• Zachowaj wszystkie śruby i plastikowe części do przyszłego ponownego montażu, jeśli zajdzie taka potrzeba.

• Nie wymuszaj żadnych części. Jeśli poczujesz opór, sprawdź ponownie czy nie pozostały żadne zaczepy lub śruby.

• Podczas ponownej instalacji odwróć powyższe kroki.
