Jak usunąć adapter WiFi z Legacy X-Series AiO?

Ten artykuł wyjaśnia, jak usunąć lub wymienić adapter Wi-Fi w dotykowych komputerach all-in-one Elo serii X.

Ten przewodnik jest przeznaczony dla inżynierów IT, inżynierów systemowych, inżynierów elektryków oraz użytkowników końcowych. Jeśli potrzebujesz dodatkowej pomocy po zapoznaniu się z tym przewodnikiem, skontaktuj się z pomocą techniczną Elo pod adresem www.elotouch.com.

Ważne: Wyłącz urządzenie i odłącz wszystkie kable przed rozpoczęciem tej procedury. Zachowaj ostrożność podczas obsługi wewnętrznych komponentów i złącz antenowych.

Wymagany sprzęt

Płaska powierzchnia ochronna
Komputer dotykowy Elo serii X
Mały śrubokręt krzyżakowy
Taśma elektryczna, jeśli adapter Wi-Fi nie będzie wymieniany
Adapter Wi-Fi do wymiany, jeśli wymieniasz moduł

Procedura

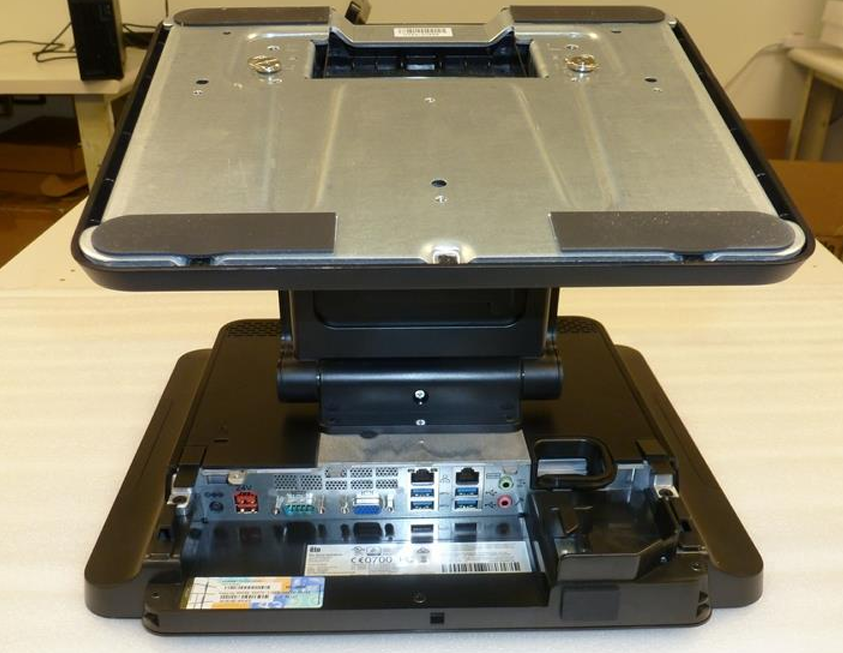

Umieść urządzenie na powierzchni ochronnej
Połóż urządzenie serii X ekranem w dół na płaskiej powierzchni ochronnej.

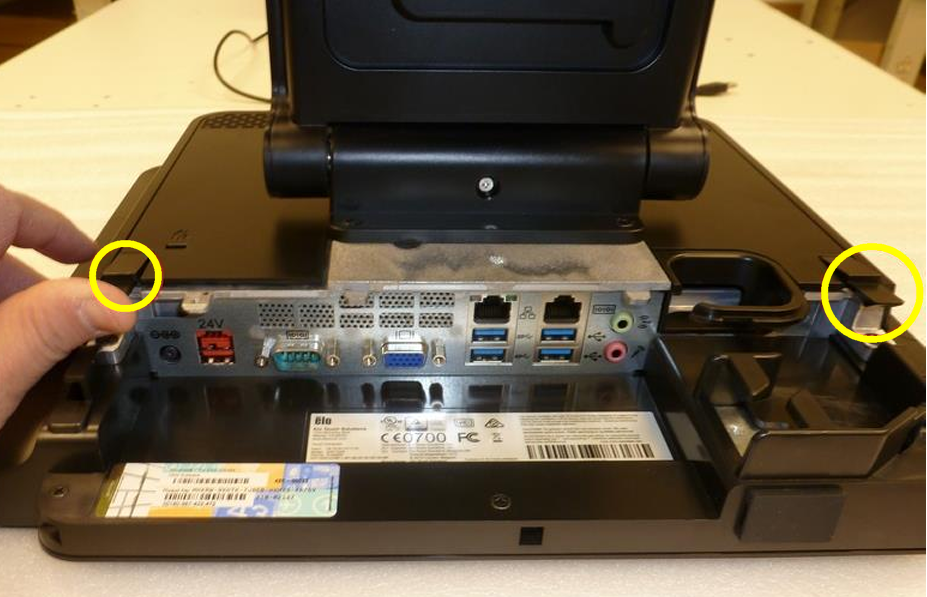

Usuń tylną pokrywkę
Podnieś dwa zaczepy znajdujące się na dole tylnej pokrywki, a następnie pchnij w górę i do przodu, aby zdjąć pokrywę.

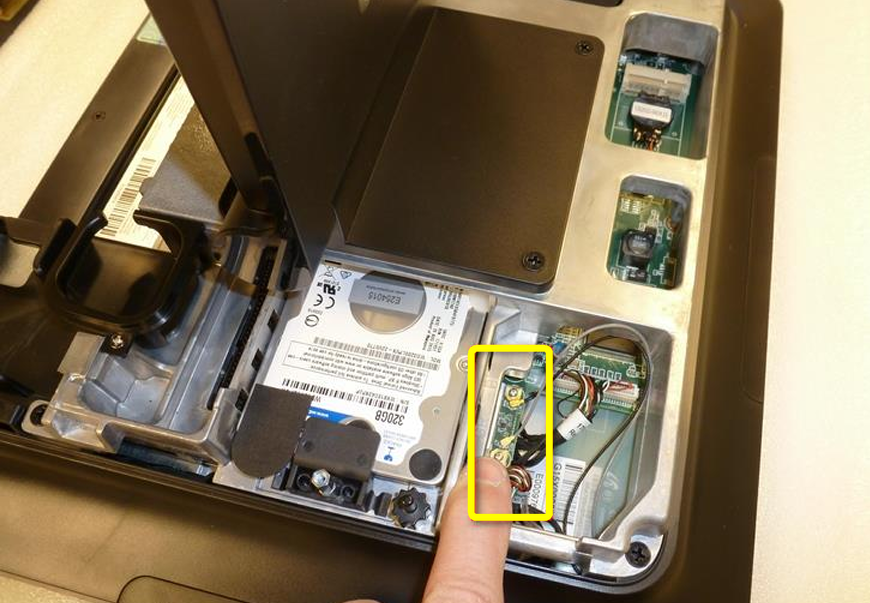

Odłącz kable antenowe
Zlokalizuj adapter Wi-Fi w górnym prawym rogu urządzenia i odłącz czarne i szare przewody antenowe od adaptera.

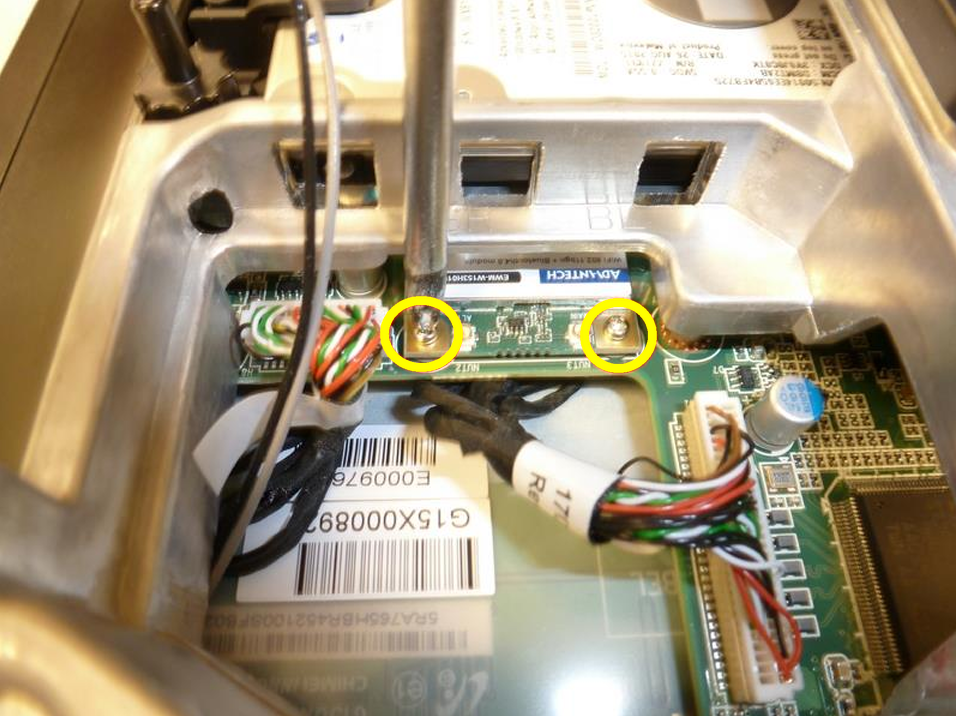

Usuń śruby adaptera
Używając małego śrubokrętu krzyżakowego, usuń dwie śruby mocujące adapter Wi-Fi.

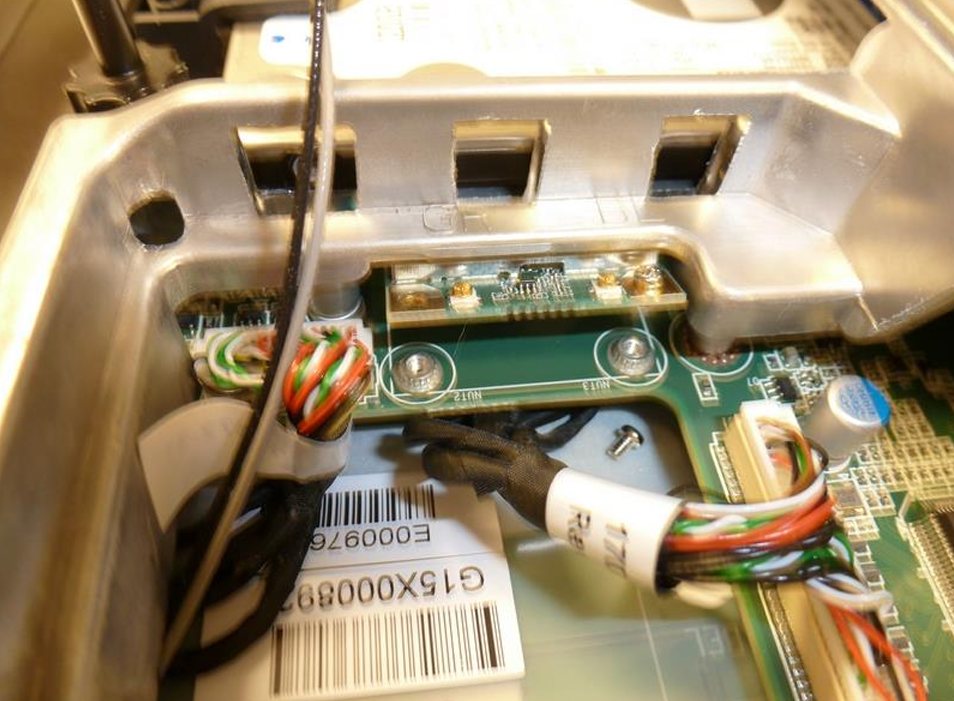

Podnieś adapter Wi-Fi
Po usunięciu śrub, adapter Wi-Fi uniesie się w górę z gniazda.

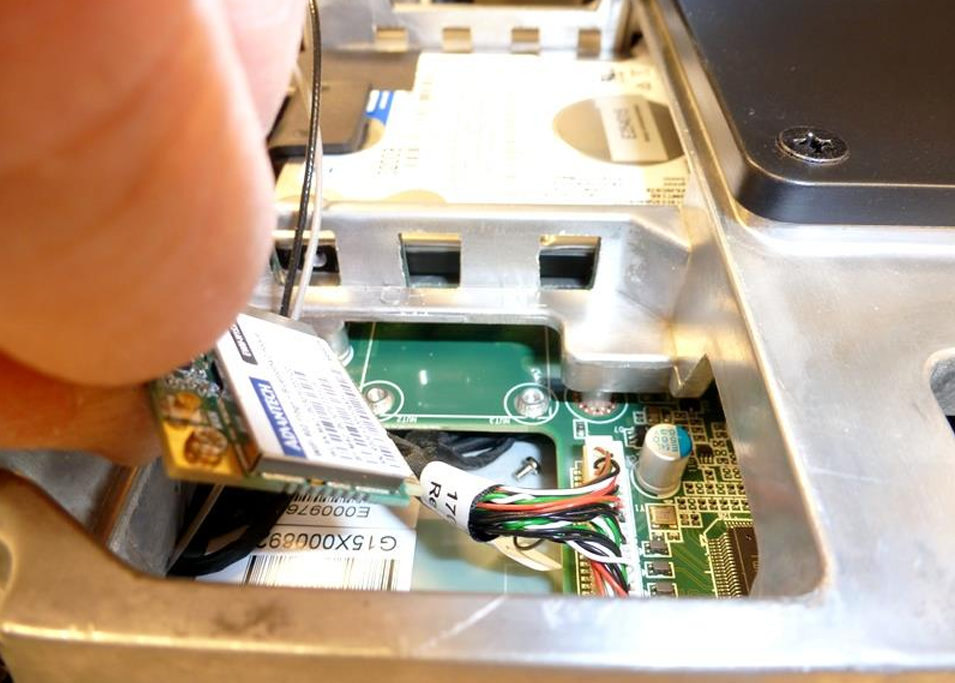

Usuń adapter
Ostro usuń adapter Wi-Fi z urządzenia.

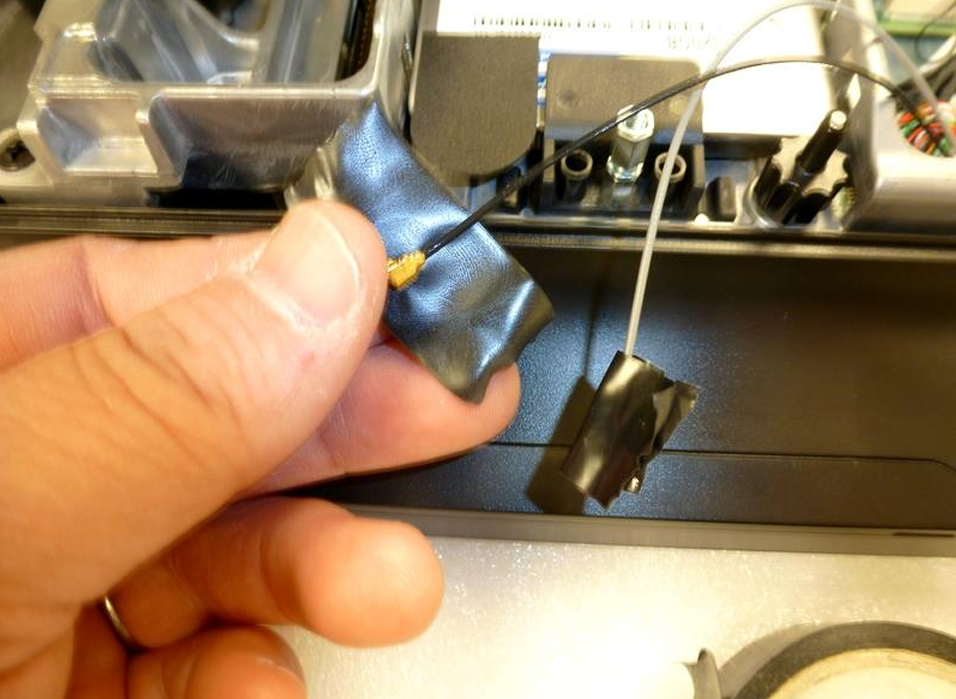

Zainstaluj nowy lub zabezpiecz złącza
Jeśli adapter Wi-Fi nie będzie wymieniany, owiń złącza antenowe taśmą elektryczną, aby pomóc zapobiec przypadkowemu zwarciu. Jeśli instalujesz nowy adapter, wsuwaj nowy adapter do gniazda i złóż urządzenie, wykonując kroki w odwrotnej kolejności.

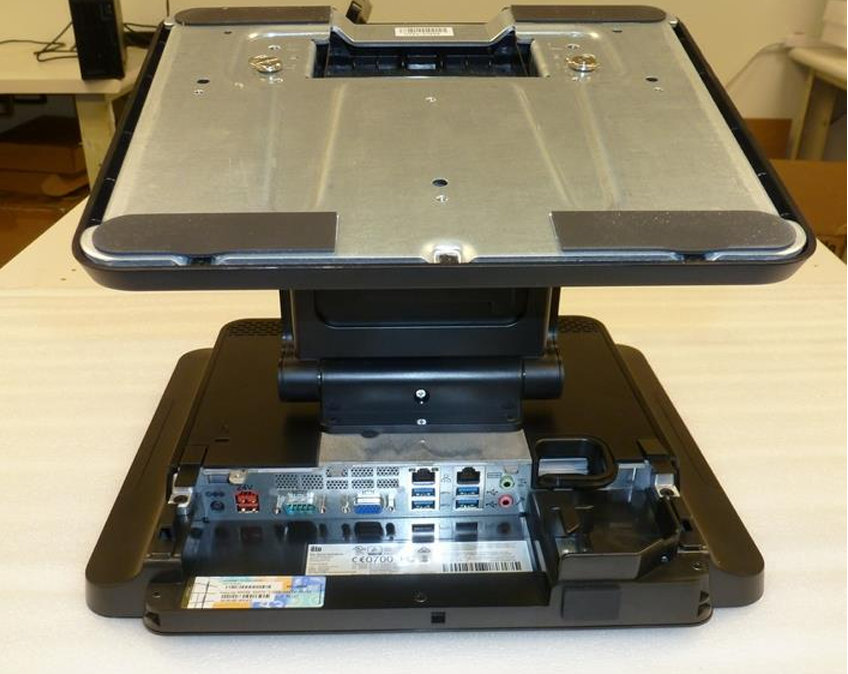

Zainstaluj tylną pokrywkę
Włóż z powrotem tylną pokrywkę, aby zakończyć procedurę.
