Jak zaktualizować BIOS płyty głównej w komputerach dotykowych Elo X-Series Rev. A, All-in-One (Chipset Q87)
Odbiorcy: Publiczny / Klienci Elo, wsparcie IT, inżynierowie serwisowi i integratorzy
Typ artykułu: Utrzymanie sprzętu starszej generacji i procedura aktualizacji BIOS-u
⚠️ Powiadomienie o wsparciu produktów starszej generacji:
Artykuł ten oraz procedura aktualizacji BIOS-u są udostępniane jako uprzejmość dla starszych komputerów dotykowych Elo X-Series AiO, które osiągnęły oficjalny koniec życia (EOL).
KRYTYCZNA WERYFIKACJA SPRZĘTU: Urządzenia Elo X-Series były produkowane z dwoma różnymi architekturami płyt głównych: Intel H81 i Intel Q87. Ta procedura i pakiet oprogramowania układowego są stosowane WYŁĄCZNIE w systemach wyposażonych w płytę główną Q87. Próbując zaktualizować BIOS na płycie H81, można uszkodzić EEPROM i trwale uszkodzić płytę główną.
Wymagany sprzęt i pobieranie oprogramowania
| Element | Opis i linki do pobierania |
|---|---|
| Docelowy sprzęt | Elo X-Series Rev. A, AiO Touchcomputer (Płyta główna Intel Q87) |
| Pendrive USB | Standardowy pendrive USB 2.0/3.0 (sformatowany jako dysk startowy DOS) |
| Pakiet BIOS Q87 | Pobierz pliki aktualizacji BIOS dla Elo X-Series Q87 (v113) |
| Pliki systemowe uruchamiające DOS | Pobierz pliki systemowe uruchamiające DOS |
| Narzędzie do formatowania HP USB |
Narzędzie do formatowania dysków USB HP (Softpedia) (Narzędzie należące do innej firmy, udostępnione dla wygody formatowania; Elo nie odpowiada za oprogramowanie firm trzecich.) |
Procedura aktualizacji BIOS-u krok po kroku
-

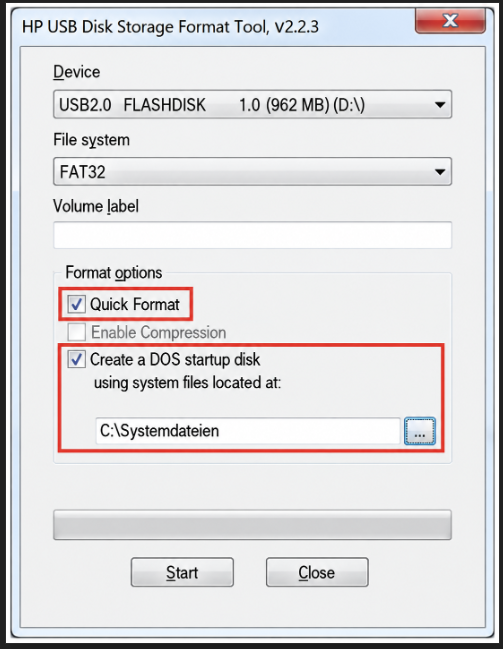

Utwórz startowy pendrive USB DOS:
Uruchom narzędzie do formatowania dysków USB HP jako administrator. W sekcji Opcje formatowania zaznacz Utwórz dysk startowy DOS, wybierz używając plików systemowych DOS znajdujących się w: i przeglądaj do folderu z pobranymi i rozpakowanymi plikami systemowymi DOS. Kliknij Start: -

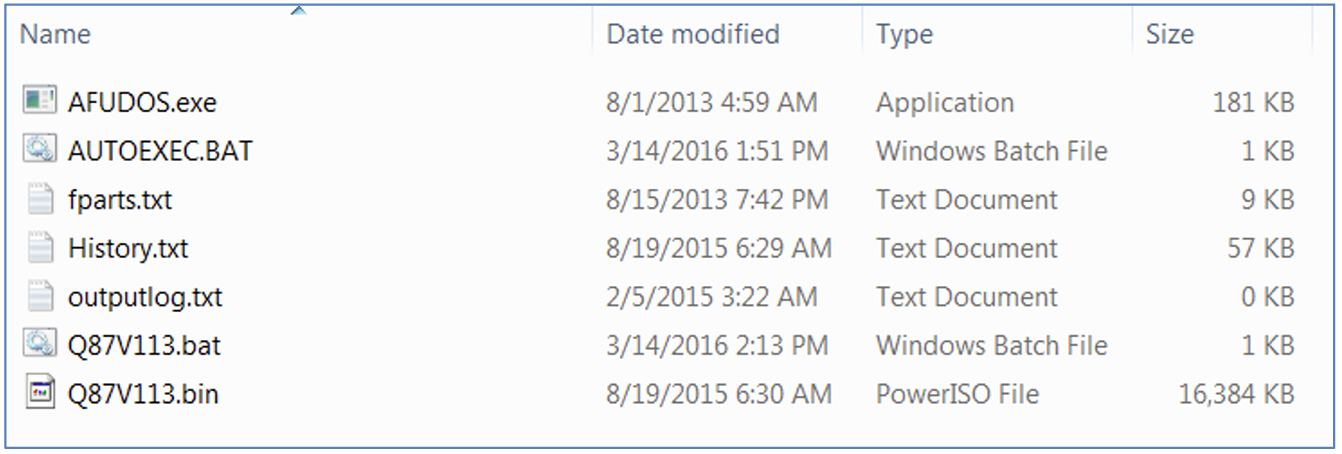

Skopiuj pliki aktualizacji BIOS na USB:
Rozpakuj pobrany archiwumQ87 BIOS (v113)i skopiuj wszystkie pliki bezpośrednio do głównego katalogu swojego bootowalnego pendrive'a USB: -

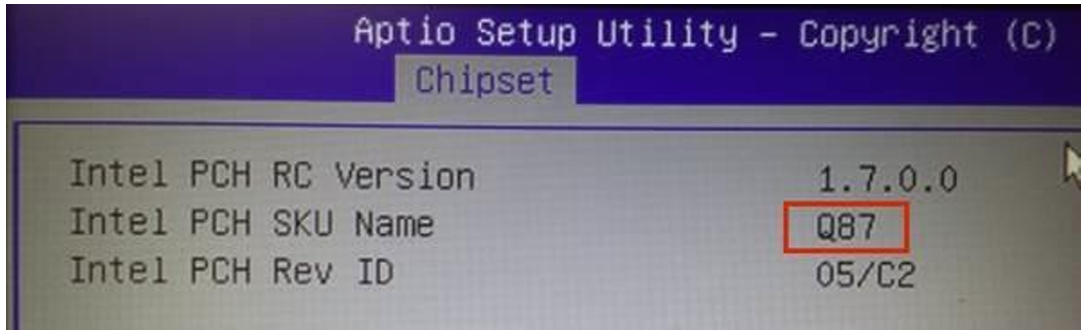

Weryfikacja architektury płyty głównej Q87:
Ponownie zweryfikuj, że twój system docelowy to model płyty głównej Intel Q87 przed kontynuowaniem: -

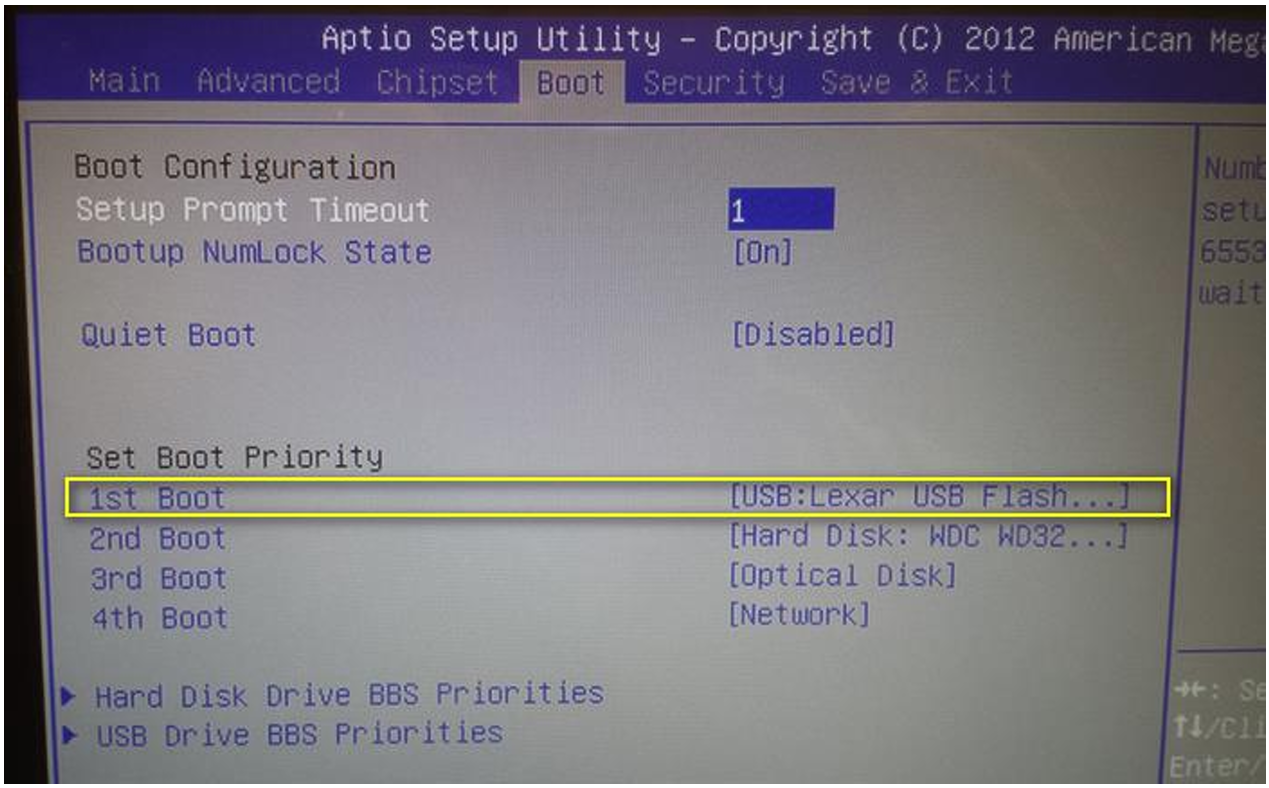

Skonfiguruj kolejność rozruchu BIOS:
Włóż przygotowany pendrive do jednostki Elo X-Series. Włącz komputer i wielokrotnie naciskaj Del lub F2, aby wejść do narzędzia konfiguracji BIOS. Przejdź do zakładki BOOT i skonfiguruj pendrive USB jako Opcję rozruchową #1. Naciśnij F4, aby zapisać zmiany i wyjść: -

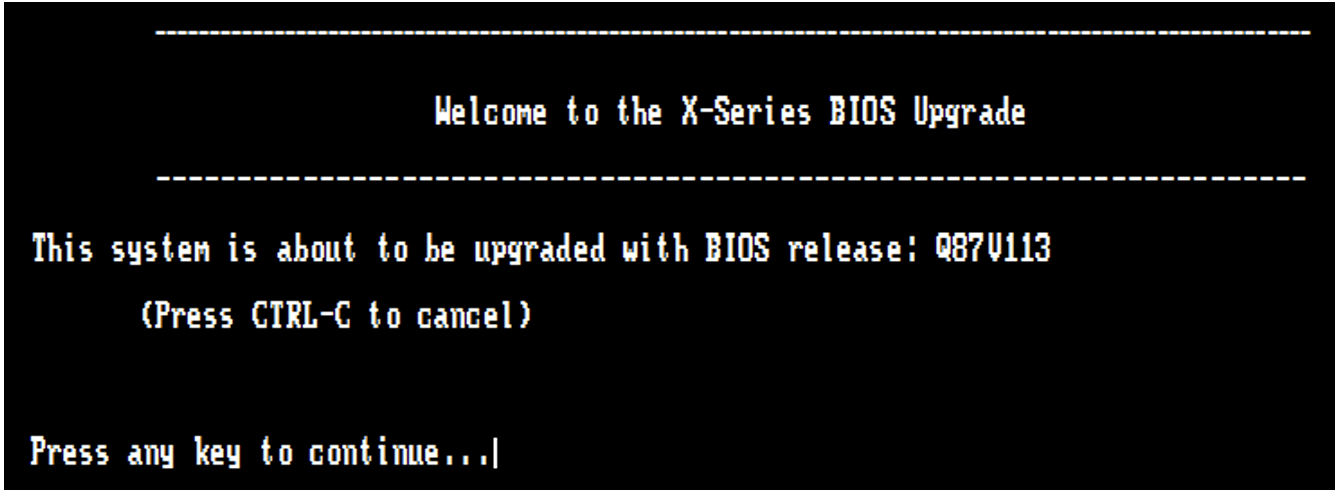

Uruchom w narzędziu flash DOS:
System uruchomi się w środowisku flash DOS i wyświetli komunikat inicjalizacyjny. Naciśnij dowolny klawisz, aby rozpocząć automatyczną sekwencję flashowania: -

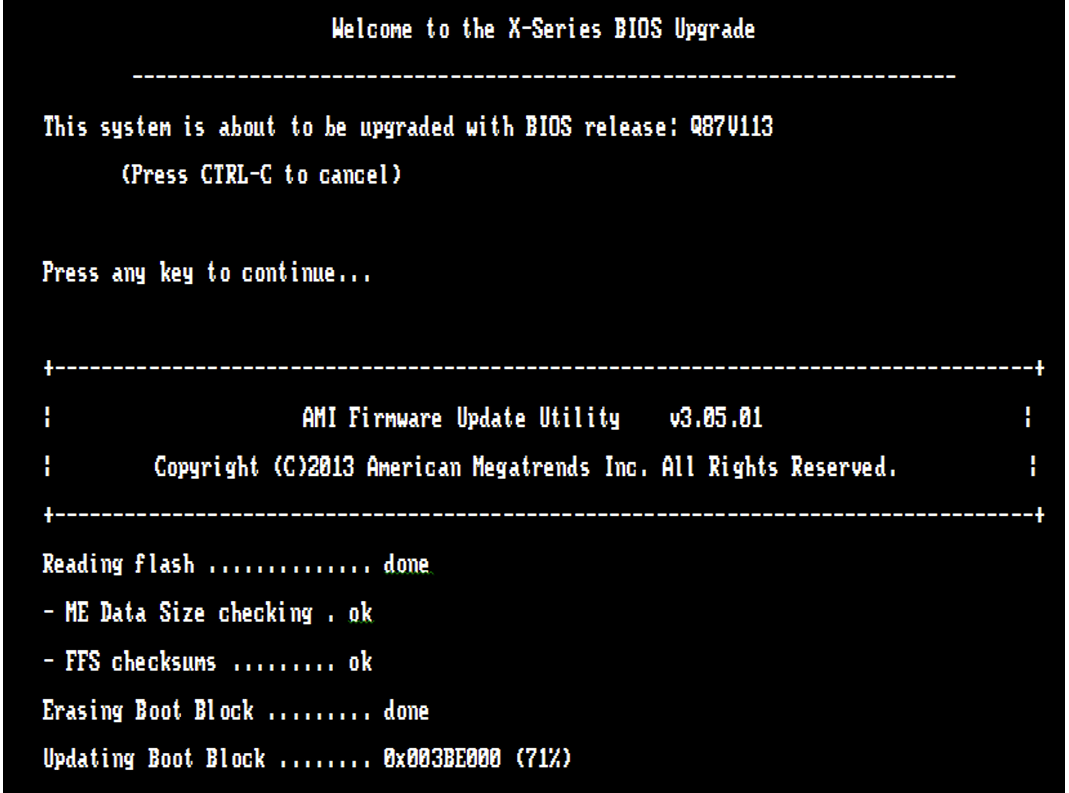

Trwa wykonywanie flashu:
Narzędzie flash usunie, zapisze i zweryfikuje bloki EEPROM.⚠️ NIE PRZERYWAJ: Nie wyłączaj ani nie odłączaj urządzenia, gdy rutyna flashowania jest aktywnie wykonywana. -

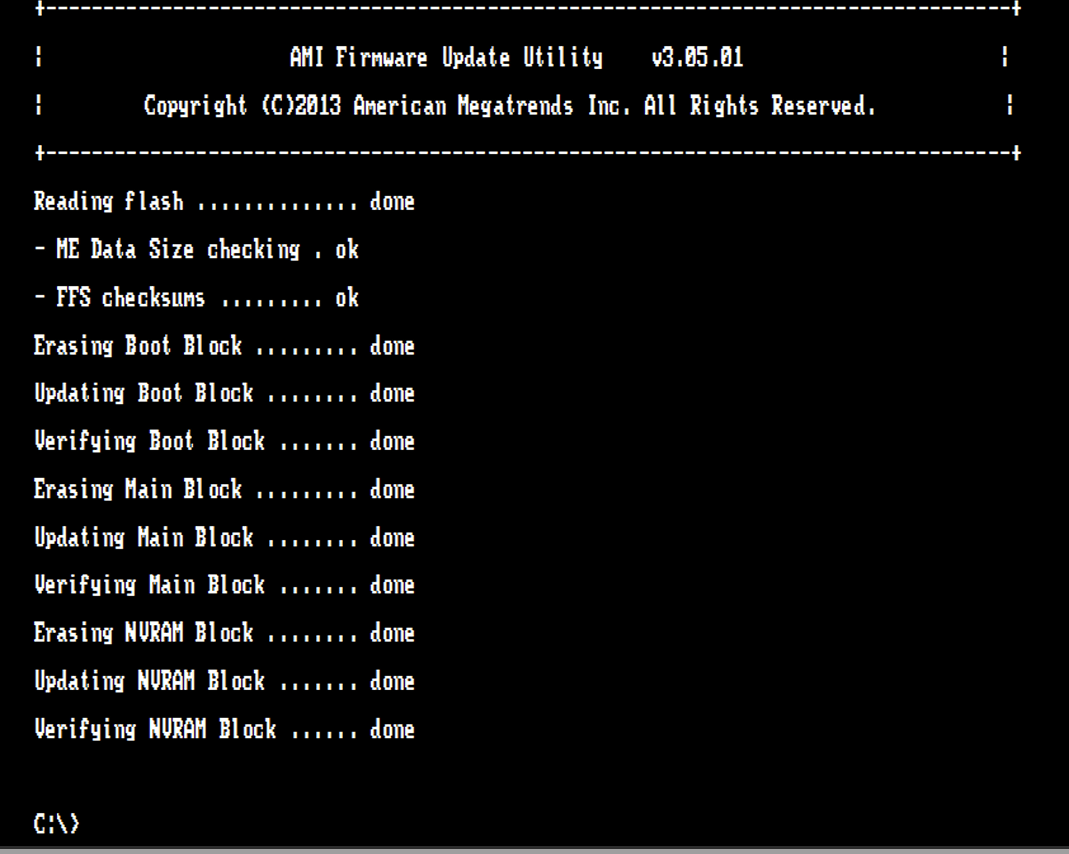

Aktualizacja zakończona:
Gdy proces flashowania zakończy się pomyślnie, wiersz polecenia powróci do standardowegoC:\>promptu. Usuń pendrive USB i zrestartuj system: -

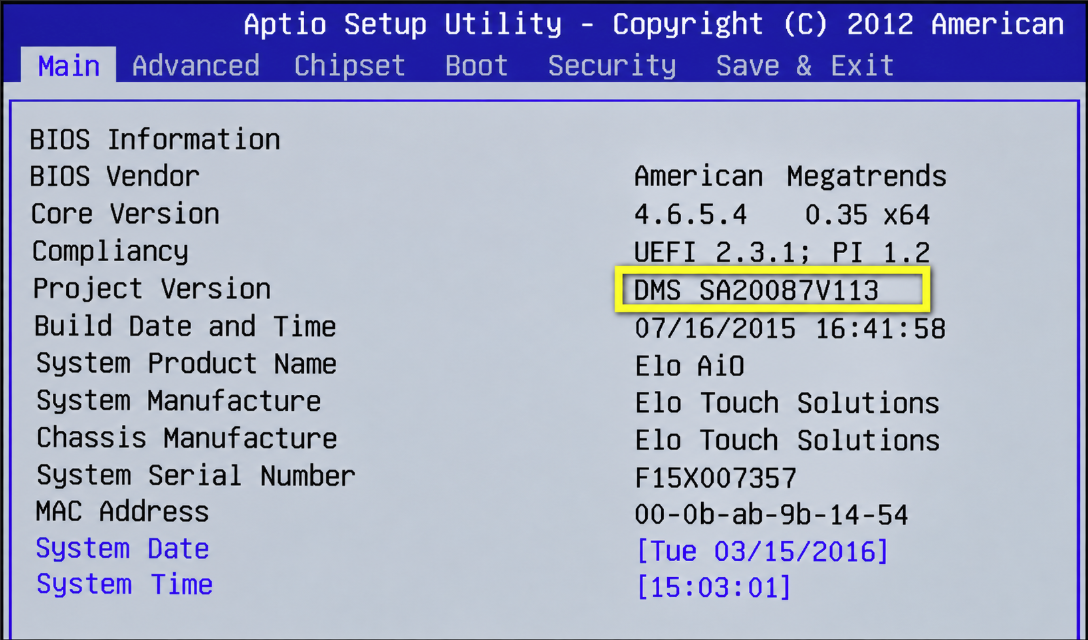

Weryfikacja wersji BIOS:
Włącz system i wejdź do ustawień BIOS. W zakładce Główne zweryfikuj, że linia Wersja projektu wyświetla zaktualizowaną wersję (np.V113):
