Jak mogę przetestować GPIO w urządzeniach Elo Backpack 4.0?

Artykuł ten zawiera instrukcje dotyczące testowania GPIO w plecaku Elo dla urządzeń z systemem Android

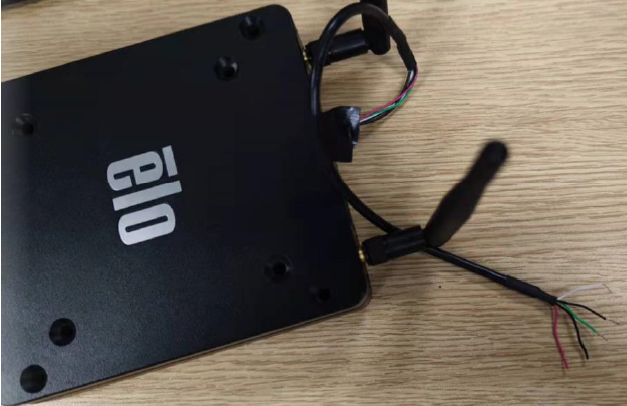

Używając zestawu kabli GPIO: P/N: E211544 lub podobnego kabla. Uruchom aplikację ELO Peripheral Test i podłącz kabel GPIO do złącza GPIO w urządzeniu Backpack 4.0.

a. Zewrzyj białą linię z czarną linią. == GPIO81 powinien stać się niski
b. Zewrzyj zieloną linię z czarną linią. == GPIO82 powinien stać się niski
c. Zmierz napięcie linii czerwonej== powinno wynosić 5V
d. Zmień wyjście GPIO80 na niski. Powinno wynosić 0 V
