Artykuł ten zawiera kroki do wykonania w celu zainstalowania monitora 0702L na tylnej części jednostki i-Series 4.0

Kroki do zainstalowania monitora dotykowego Elo 0702L jako wyświetlacza dla klientów skierowanego ku tyłowi na tylniej części podstawy i-Series 4.0.

Sprzęt potrzebny

• P/N: E796382, Monitor dotykowy 0702L
• Elo i-Series 4.0 Slate z podstawą
• 4x śruby Phillips M4 x 0.5 x 18mm
• Wkrętak Philips

Oprogramowanie potrzebne

• DisplayLink Presenter dla systemu Android

Kroki

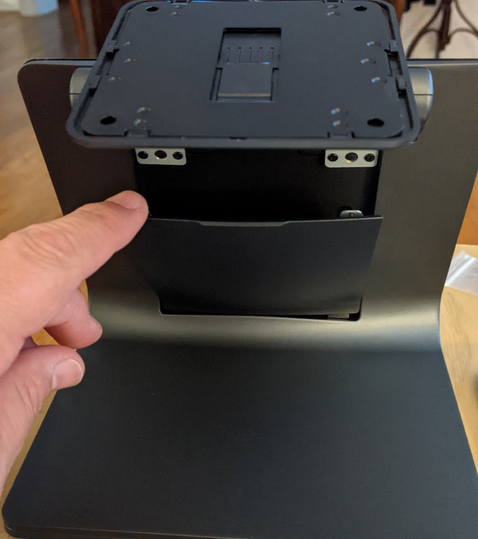

1. Usuń obudowę kabla z przodu podstawy

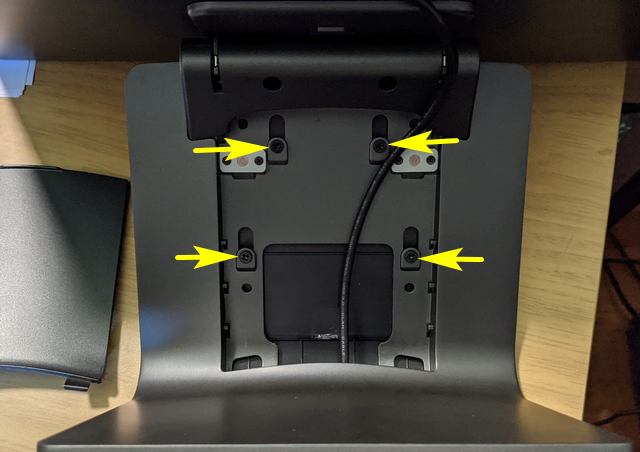

2. Usuń 4 śruby wskazane poniżej

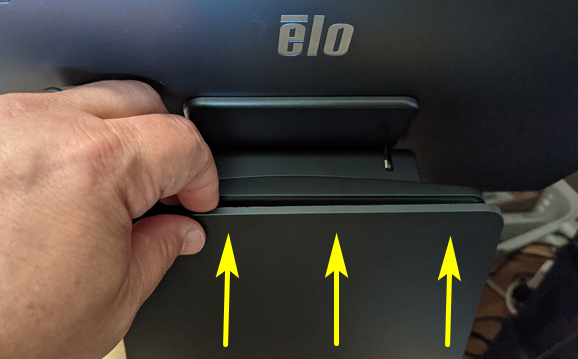

3. Przesuń pokrywę tylną w górę i z dala od podstawy

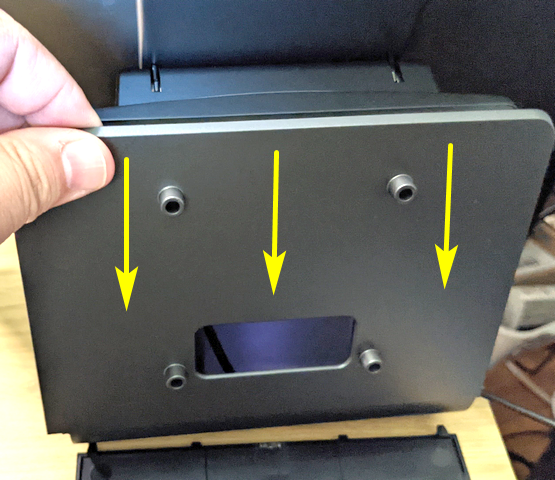

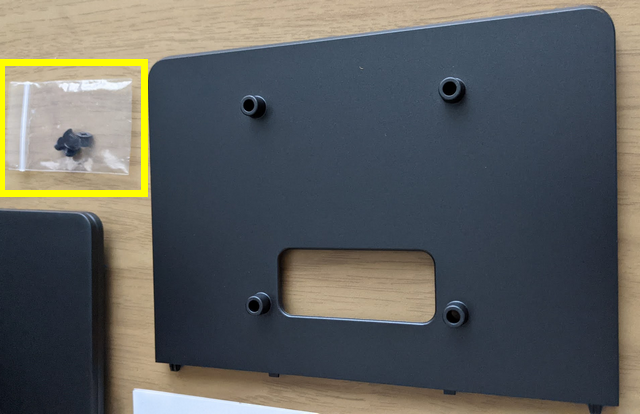

4. Wsuń adapter montażowy VESA 75 mm w dół na tylną część podstawy



5. Użyj śrub Philips, które dołączono do podstawy i-Series 4.0, aby przymocować adapter montażowy VESA do podstawy



6. Ustaw monitor dotykowy 0702L w linii z 4 wkrętami montażowymi na adapterze montażowym VESA i przymocuj za pomocą śrub Philips M4 x 18mm

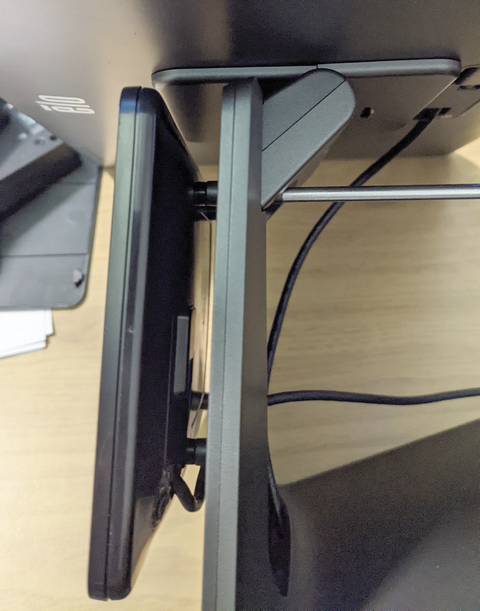

7. Przeprowadź kabel Y monitora 0702L przez trasę kabla na podstawie i podłącz złącza USB do hubu USB i-Series 4.0

8. Umieść z powrotem pokrywę kabla z przodu podstawy

9. Pobierz i zainstaluj aplikację DisplayLink Presenter

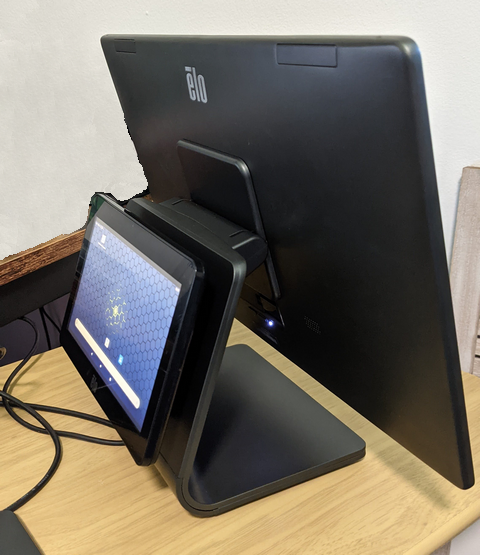

10. Monitor dotykowy 0702L powinien być teraz w pełni funkcjonalny
