Ten artykuł dostarcza informacji o panelu łącznika EloPOS Pack i jego interfejsach

Te informacje znajdują się również w podręczniku użytkownika EloPOS Pack.

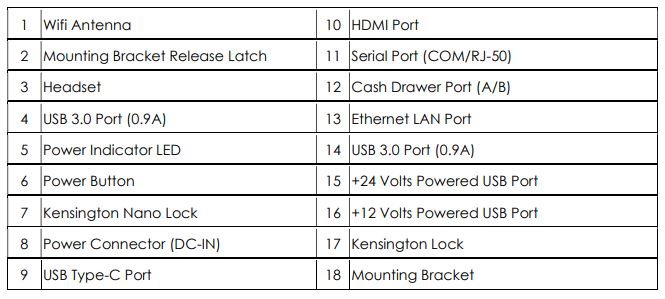

1. Antena Wifi
Podłącz dostarczoną antenę do EloPOS Pack, gdy potrzebne jest Wifi. Antena jest kompatybilna z pasmami 2.4G i 5GHz.

2. Zatrzask uchwytu montażowego
Przesunięcie zatrzasku w prawo zwolni uchwyt montażowy z EloPOS Pack.

3. Słuchawki
Port audio jest zaprojektowany do podłączenia słuchawek i mikrofonu.

4. Port USB 3.0 (0.9A)
Dwa standardowe porty Super Speed USB 3.0 są dostępne na przednim panelu EloPOS Pack.

5. Wskaźnik zasilania LED
Wskaźnik zasilania LED pokazuje stan EloPOS Pack. Zobacz sekcję 3 po więcej szczegółów.

6. Przycisk zasilania
Naciśnij przycisk zasilania, aby włączyć/wyłączyć EloPOS Pack.

7. Zamek Kensington Nano
Zamek Kensington Nano to ultra-smukły mechanizm zabezpieczający przed kradzieżą, aby zabezpieczyć EloPOS Pack w pożądanej lokalizacji montażowej. Zamek kablowy Kensington nie jest dołączony.

8. Złącze zasilania (DC-IN)
Aby włączyć EloPOS Pack, podłącz złącze DC z zestawu zasilacza AC/DC do gniazda zasilania w urządzeniu.

9. Port USB typu C
Port USB typu C umożliwia podłączenie do innych urządzeń zgodnych z typem C (do 27W).

10. Port HDMI
Port HDMI umożliwia podłączenie do wyświetlacza wyposażonego w wejście HDMI.

11. Port szeregowy (COM/RJ-50)
Port szeregowy jest zgodny ze specyfikacją RS-232 dla połączenia interfejsu RJ-50.

12. Port szuflady kasowej (A/B)
Główny port szuflady kasowej to interfejs RJ-12 i umożliwia przełączane działanie przy +12 Voltach i +24 Voltach. Ustawienia domyślne to +24 Volty, a ustawienia można dostosować od spodu EloPOS Pack.

13. Port Ethernet LAN
Port Ethernet LAN zapewnia szybkość do 1 Gbps dla sieci.

14. Port USB 3.0 (0.9A)
Dwa standardowe porty Super Speed USB 3.0 są dostępne na tylnej stronie.

15. Port USB zasilany +24 Volty
Port USB zasilany +24 Volty jest dostępny we wszystkich modelach. Maksymalna moc portu USB zasilanego +24 Volty to 24 Volty przy 0,5 Ampera. Jeśli Twój EloPOS Pack działa przy obciążeniu 100% i wszystkie porty I/O, z wyjątkiem portu USB zasilanego 24V, są podłączone, przy maksymalnym obciążeniu mocy każdego portu, NIE używaj portu USB zasilanego +24 Volty, korzystaj z zewnętrznego zasilacza dla urządzeń peryferyjnych zasilanych +24 Volty.

Proszę upewnić się, że całkowite zużycie energii przez urządzenia peryferyjne nie przekracza następujących wartości (zakładając, że EloPOS Pack działa przy maksymalnym zużyciu energii):

16. Port USB zasilany +12 Volty
Maksymalna moc portu USB zasilanego +12 Volty to 12 Volty przy 1 Amperze.

17. Zamek Kensington
Zamek Kensington to standardowy mechanizm zabezpieczający przed kradzieżą, aby zabezpieczyć EloPOS Pack w pożądanej lokalizacji montażowej. Zamek kablowy Kensington nie jest dołączony.

18. Uchwyt montażowy
Uchwyt ma cztery otwory do zamontowania na stole przy użyciu czterech śrub montażowych M4 lub #8. Wysokość główki śruby musi wynosić 3,0 mm (0,118”) lub mniej. Podczas montażu na ścianie zaleca się używanie czterech śrub M3 lub #8. Długość śruby musi być większa niż 25 mm, a wysokość główki śruby musi wynosić 3,0 mm (0,118”) lub mniej.
