Artykuł ten zawiera informacje na temat panelu złącza 1502LM

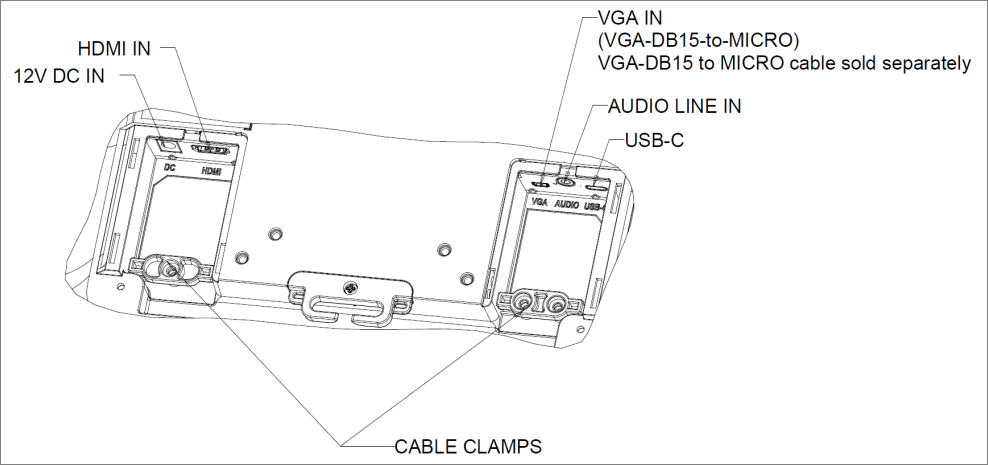

Poniżej opisano panel złącza Elo 1502LM oraz opisy połączeń.
- Uwaga: Punkty mocowania kabli można wykorzystać do przytrzymania kabli za pomocą taśm. Wystarczy przeciągnąć taśmy przez punkty mocowania kabli i wokół kabla, aby zabezpieczyć połączenia kablowe.
Połączenia monitora dotykowego
- Źródło wideo z HDMI i źródło dotykowe z USB Type-C:
1. Podłącz jeden koniec kabla HDMI do złącza HDMI monitora, a drugi koniec do źródła wideo HDMI.
2. Podłącz kabel dotykowy USB (USB Type-A do Type-C) między złączem USB Type-C monitora a portem USB Type-A w PC. Ten kabel obsługuje tylko USB2.0.
3. Podłącz kabel audio między wejściem audio monitora a źródłem audio (możesz również użyć wbudowanego audio przez kabel HDMI).
4. Podłącz złącze wejściowe zasilacza do źródła zasilania. Podłącz złącze wyjściowe DC zasilacza do gniazda zasilania monitora.
5. Monitor dotykowy jest dostarczany w stanie WYŁĄCZONYM. Naciśnij przycisk zasilania, aby go włączyć.
2. Podłącz kabel dotykowy USB (USB Type-A do Type-C) między złączem USB Type-C monitora a portem USB Type-A w PC. Ten kabel obsługuje tylko USB2.0.
3. Podłącz kabel audio między wejściem audio monitora a źródłem audio (możesz również użyć wbudowanego audio przez kabel HDMI).
4. Podłącz złącze wejściowe zasilacza do źródła zasilania. Podłącz złącze wyjściowe DC zasilacza do gniazda zasilania monitora.
5. Monitor dotykowy jest dostarczany w stanie WYŁĄCZONYM. Naciśnij przycisk zasilania, aby go włączyć.
- Źródło wideo z VGA i źródło dotykowe z USB Type-C:
1. Podłącz jeden koniec kabla VGA-DB15-do-MICRO (sprzedawany osobno Elo P/N: E710549) do złącza VGA monitora, a drugi koniec do źródła wideo VGA (dokręć śruby kabla wideo na złączu VGA dla najlepszej wydajności).
2. Podłącz kabel dotykowy USB (USB Type-A do Type-C) między złączem USB Type-C monitora a portem USB Type-A w PC. Ten kabel obsługuje tylko USB2.0.
3. Podłącz kabel audio między wejściem audio monitora a źródłem audio.
4. Podłącz złącze wejściowe zasilacza do źródła zasilania. Podłącz złącze wyjściowe DC zasilacza do gniazda zasilania monitora.
5. Monitor dotykowy jest dostarczany w stanie WYŁĄCZONYM. Naciśnij przycisk zasilania, aby go włączyć.
2. Podłącz kabel dotykowy USB (USB Type-A do Type-C) między złączem USB Type-C monitora a portem USB Type-A w PC. Ten kabel obsługuje tylko USB2.0.
3. Podłącz kabel audio między wejściem audio monitora a źródłem audio.
4. Podłącz złącze wejściowe zasilacza do źródła zasilania. Podłącz złącze wyjściowe DC zasilacza do gniazda zasilania monitora.
5. Monitor dotykowy jest dostarczany w stanie WYŁĄCZONYM. Naciśnij przycisk zasilania, aby go włączyć.
- Źródło wideo i dotykowe z USB Type-C:
1. Podłącz kabel USB Type-C do Type-C (sprzedawany osobno Elo P/N: E710364) między złączem USB Type-C monitora a portem USB Type-C w PC.
2. Podłącz złącze wejściowe zasilacza do źródła zasilania. Podłącz złącze wyjściowe DC zasilacza do gniazda zasilania monitora.
3. Monitor dotykowy jest dostarczany w stanie WYŁĄCZONYM. Naciśnij przycisk zasilania, aby go włączyć.
Uwaga:
1. Schemat pinów USB Type-C pokazany w specyfikacji monitora.
2. Zaleca się użycie kabla Elo USB Type-C do Type-C (Elo P/N: E710364), aby uniknąć problemów z kompatybilnością.
3. USB Type-C nie zapewnia zasilania, ale służy tylko do funkcji wideo lub dotyku.
2. Podłącz złącze wejściowe zasilacza do źródła zasilania. Podłącz złącze wyjściowe DC zasilacza do gniazda zasilania monitora.
3. Monitor dotykowy jest dostarczany w stanie WYŁĄCZONYM. Naciśnij przycisk zasilania, aby go włączyć.
Uwaga:
1. Schemat pinów USB Type-C pokazany w specyfikacji monitora.
2. Zaleca się użycie kabla Elo USB Type-C do Type-C (Elo P/N: E710364), aby uniknąć problemów z kompatybilnością.
3. USB Type-C nie zapewnia zasilania, ale służy tylko do funkcji wideo lub dotyku.
