Artykuł ten zawiera wytyczne i instrukcje dotyczące montażu monitora Elo Open Frame

Monitory Open Frame to monitory dotykowe bez ramki. Opcjonalne zestawy ramek są dostępne do zakupu dla większości monitorów Elo Open Frame.

Poniżej znajdują się wytyczne dotyczące instalacji tych monitorów za pomocą różnych opcji montażu.

Montaż z tyłu
Odnieś się do rysunku wymiarowego, aby uzyskać szczegóły dotyczące wycięcia; pobierz rysunek w formacie PDF z sekcji Dokumentacja na stronie Monitory Open Frame.

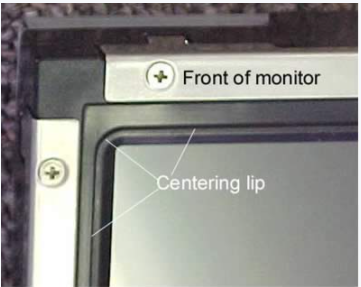

Podstawowe monitory są zaprojektowane do montażu od tyłu i zabezpieczone za pomocą szczelinowych kątowych uchwytów z małymi tabliczkami montażowymi. Lekko podniesiona krawędź centrowa ma za zadanie pasować do wycięcia w płycie przedniej. Zauważ, że kąty krawędzi centrowej są zaokrąglone. Promień dla każdego monitora podany jest w wymiarach wycięcia, które są zawarte w rysunku wymiarowym.

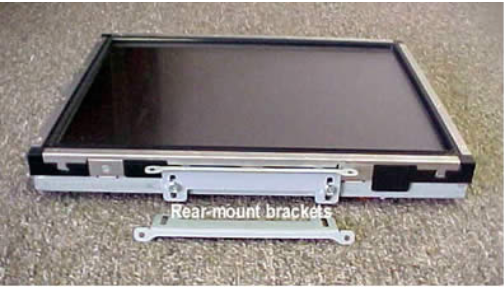

Uchwyt montażowy jest szczelinowy, co pozwala na regulację grubości płyty przedniej. Po pokazane uchwyty przeznaczone są tylko do zastosowań montażu z tyłu. Mogą być zamontowane u góry i na dole lub po obu stronach monitora. Otwory w uchwytach mocują się do tylnej powierzchni płyty przedniej. W przypadku metalowych płyt przednich powinny być używane profesjonalnie zamontowane wkręty wciskane po tylnej stronie płyty dla czystej instalacji (bez widocznych elementów mocujących). W przypadku drewnianych płyt przednich, krótkie wkręty drewniane mogą być montowane od strony tylnej.

Montaż z przodu.
Opcjonalne ramki do montażu z przodu są dostępne; zobacz sekcję Akcesoria na stronach monitorów Open Frame w celu uzyskania numerów części.



Odnieś się do rysunku wymiarowego, aby uzyskać szczegóły dotyczące wycięcia i montażu; pobierz rysunek w formacie PDF z sekcji Dokumentacja na stronach monitorów Open Frame.

Ramka do montażu z przodu jest dostarczana z uchwytami wstępnie zamontowanymi u góry, na dole i po każdej stronie.

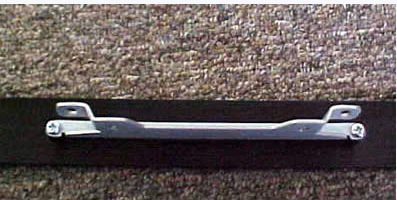

Uchwyty mają tabliczki, które są skierowane do wewnątrz, aby zamocować je do monitora.

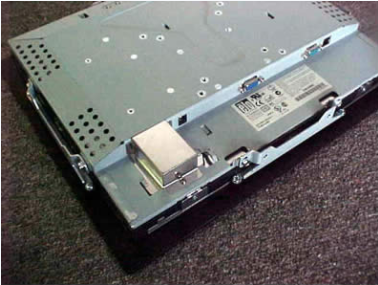

Monitor jest umieszczany na ramce, a cztery uchwyty są mocowane do monitora przy użyciu dołączonych wkrętów. Opcjonalna ramka do montażu z przodu dodaje dodatkowe 3/8" dookoła (przybliżone) dla wsparcia montażu z przodu płyty przedniej obudowy.

Teraz monitor mieści się w wycięciu w płycie przedniej, od przodu.

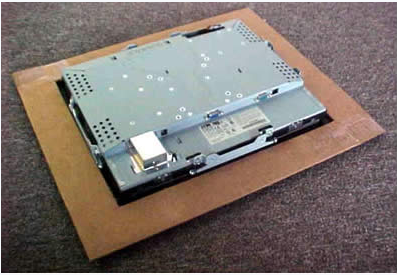

Powyższe zdjęcie pokazuje widok z tyłu z użyciem kawałka kartonu, aby zasymulować przednią płytę obudowy. Zauważ, że określone wymiary wycięcia pozwalają na wystarczającą przestrzeń zarówno dla monitora, jak i dla nachylonych uchwytów ramek montażowych.

UWAGA: Uchwyty montażowe z tyłu przedstawione w sekcji montażu z tyłu nie są używane. Specjalne uchwyty do montażu z przodu są dołączone do zestawu ramki do montażu z przodu.

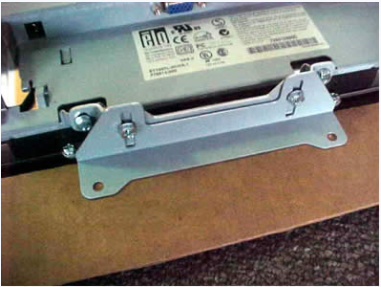

Specjalne uchwyty do montażu z przodu mocują się do gwintowanych otworów w uchwytach montażowych ramki; te uchwyty następnie dociskają do tylnej części płyty przedniej, a wkręty są dokręcane do szczelinowych otworów.

UWAGA: Otwory, które zabezpieczają uchwyty do płyty przedniej są poza wymiarami ramki przedniej (ramka przednia nie zakrywałaby główek wkrętów, gdyby użyto wkrętów przez płytę). Z tego powodu, profesjonalnie zamontowane wkręty wciskane powinny być używane na tylnej stronie płyty dla czystej instalacji (bez widocznych elementów mocujących) podczas używania metalowych płyt przednich. W przypadku drewnianych płyt przednich, krótkie wkręty drewniane mogą być montowane od strony tylnej.
