Artykuł ten zawiera kroki aktualizacji wersji oprogramowania wideo za pomocą kabla USB na monitorze Elo ET1903LM

Najświeższa wersja oprogramowania w momencie pisania tego tekstu jest dołączona i wynosi: 20201125_sw001903RevE

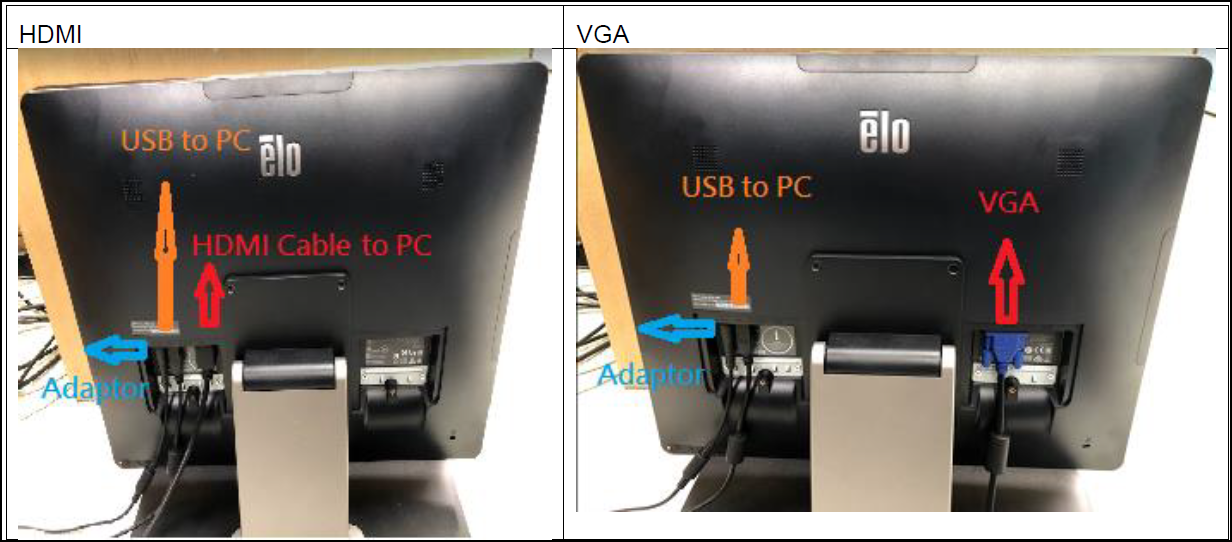

Kroki połączenia sprzętowego

1. Podłącz kabel USB między komputerem a wyświetlaczem.
2. Podłącz kabel HDMI lub VGA między wyświetlaczem a komputerem.
3. Włącz monitor i upewnij się, że jest w trybie wyświetlania.

Kroki aktualizacji FW

1. Zainstaluj konfigurację oprogramowania: RTD Tool 3.7 (dołączone do tego artykułu)

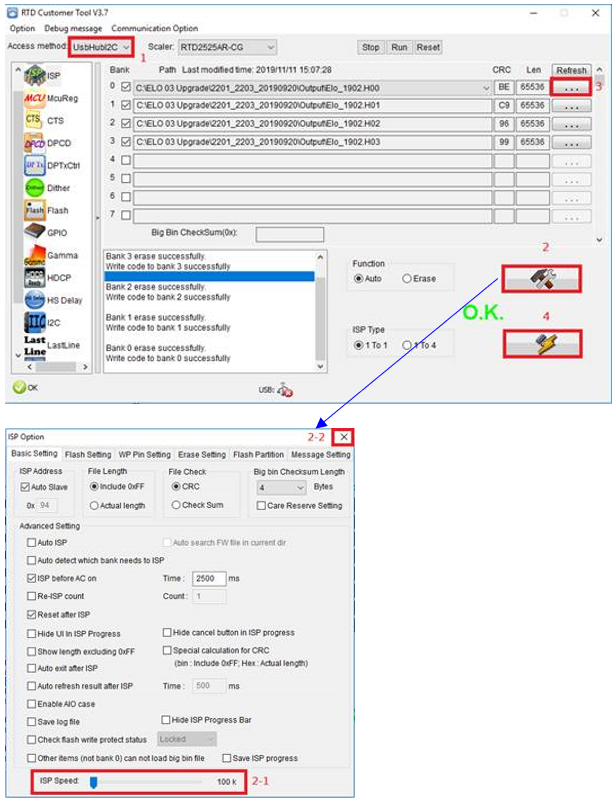

2. Wykonaj narzędzie RTD Customer Tool
   • Krok 1: Metoda dostępu Wybierz ”USBHubI2C”
   • Krok 2: Kliknij przycisk narzędzia
     • 2-1: Prędkość ISP wybierz ”100K”
     • 2-2: Zamknij okno podręczne
   • Krok 3: Wybierz pliki oprogramowania układowego (dołączone do tego artykułu)
   • Krok 4: kliknij na , aby zaktualizować oprogramowanie układowe

Sprawdzenie wersji oprogramowania układowego
Aby znaleźć wersję FW, musisz wejść do menu OSD Fabrycznego monitora.

1. Wyłącz monitor przy użyciu przycisku POWER.

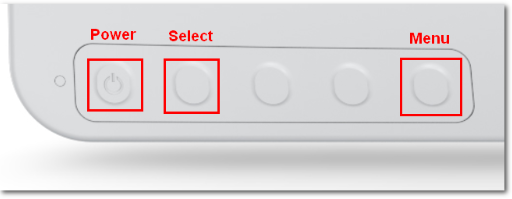

2. Naciśnij jednocześnie przyciski POWER i SELECT znajdujące się z tyłu monitora i przytrzymaj.



3. Gdy ekran się zapali, puść i naciśnij przycisk MENU.

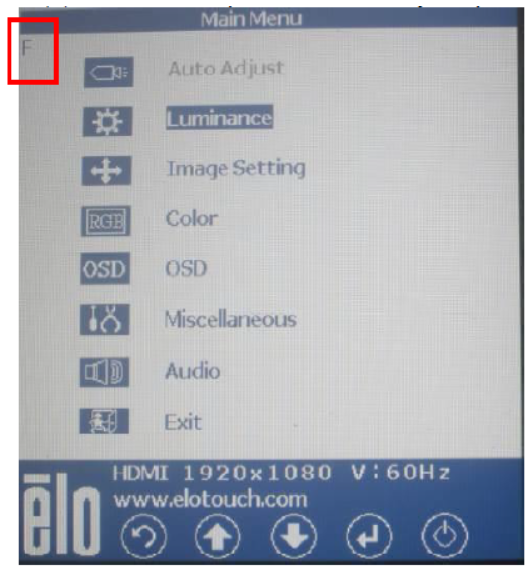

4. Użyj przycisków nawigacyjnych LEFT i RIGHT, aby przejść do “F ” w lewym górnym rogu i naciśnij przycisk SELECT, aby otworzyć menu fabryczne.

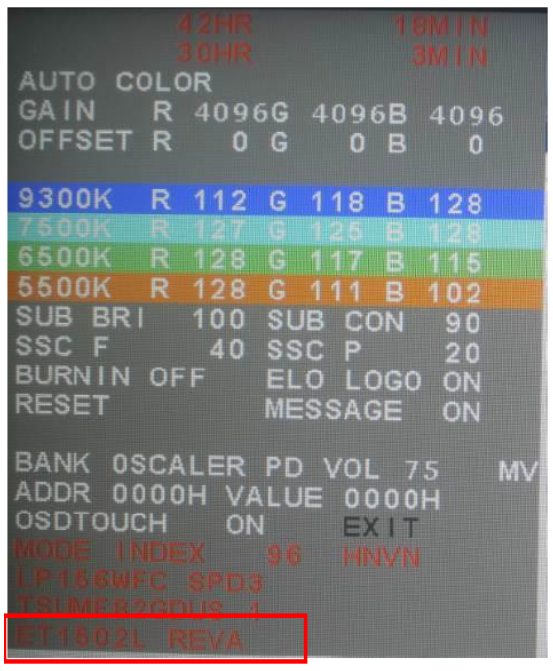

5. Teraz jesteś w menu OSD Fabrycznym. Wersja FW będzie wyświetlana na dole menu.*


*Przedstawiona grafika może różnić się od twojego aktualnego produktu, ale jest tylko przykładem.
