Ten artykuł przedstawia połączenia w monitorze 2799L Outdoor Open Frame

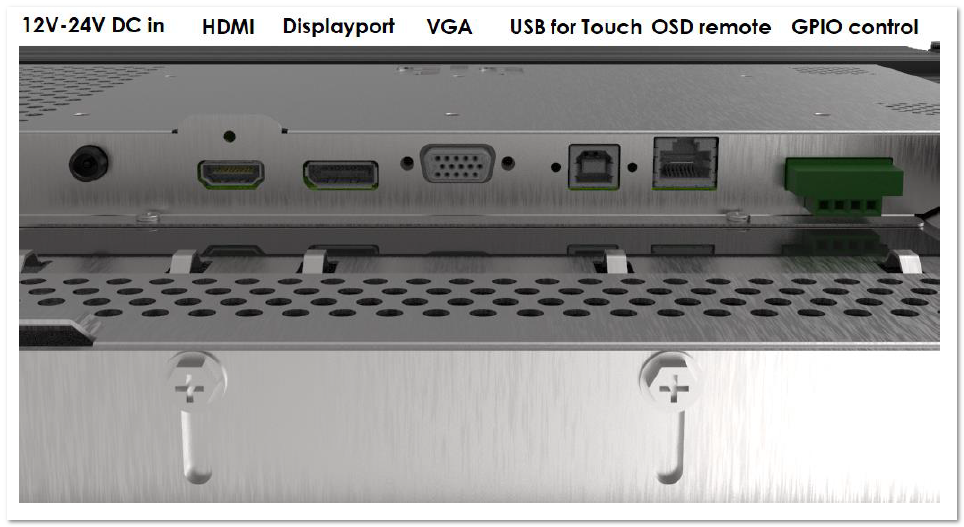

Panel złączeń i interfejsy
Połączenia wyświetlacza dotykowego
1. Podłącz kable wideo HDMI, DP lub VGA między złączem HDMI, DP lub VGA monitora a źródłem wideo HDMI/DP/VGA. Dokręć śruby kabla wideo, aby zapobiec przypadkowemu odłączeniu podczas korzystania z złącza HDMI lub VGA.
2. Podłącz kabel dotykowy USB między złączem USB monitora a portem USB w komputerze, lub podłącz kabel Y VGA (opcjonalny zestaw kabel E810917) między złączem VGA monitora a portem COM (szeregowym) w komputerze. Dokręć śruby kabla USB, aby zapobiec przypadkowemu odłączeniu.
3. Podłącz zasilacz 12-24VDC do gniazda zasilania monitora. Firma Elo oferuje oddzielnie zasilacz 12VDC z blokującym złączem oraz zestawy kabli zasilających regionalnych.
4. Wyświetlacz dotykowy jest dostarczany w stanie WŁĄCZONYM, obraz powinien być widoczny na monitorze po podłączeniu kabli.
2. Podłącz kabel dotykowy USB między złączem USB monitora a portem USB w komputerze, lub podłącz kabel Y VGA (opcjonalny zestaw kabel E810917) między złączem VGA monitora a portem COM (szeregowym) w komputerze. Dokręć śruby kabla USB, aby zapobiec przypadkowemu odłączeniu.
3. Podłącz zasilacz 12-24VDC do gniazda zasilania monitora. Firma Elo oferuje oddzielnie zasilacz 12VDC z blokującym złączem oraz zestawy kabli zasilających regionalnych.
4. Wyświetlacz dotykowy jest dostarczany w stanie WŁĄCZONYM, obraz powinien być widoczny na monitorze po podłączeniu kabli.
