Este artigo lista o Protocolo de Dados SmartSet e explicação

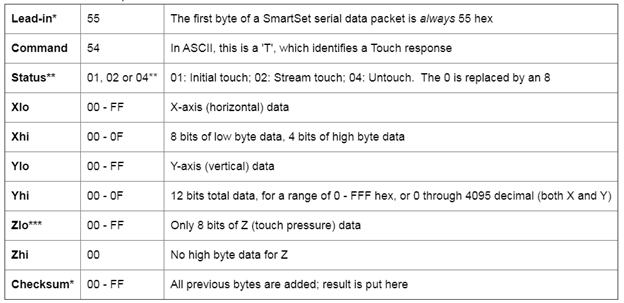

A tabela abaixo mostra a função de cada byte.



E a tabela abaixo explica a função de cada um.



* Esses bytes estão incluídos apenas no pacote de dados serial.
** 01, 02 ou 04 para controladores AccuTouch; 81, 82 ou 84 para controladores IntelliTouch
*** Sempre FF para AccuTouch; 00 - FF para IntelliTouch, dependendo da pressão do toque

O byte de introdução, 55 hex, é um padrão binário único no qual os bits alternam (0101 0101); esse padrão único ajuda a identificar um pacote de toque válido.

O byte de verificação é a soma dos nove bytes anteriores, mais AA hex (apenas o byte baixo da soma é mantido), e é enviado com os dados (pelo controlador de tela sensível ao toque) como o décimo byte.

Quando o driver de software recebe o pacote, ele também soma os primeiros nove bytes, mais AA hex. Em seguida, compara sua soma com o que está no byte de verificação enviado pelo controle; se os dois não coincidirem, ocorreu um erro na transmissão, caso em que os dados são descartados. 0xAA é o complemento de um de 0x55. Somá-los resulta em 0xFF (byte baixo), não 0x00.
