Este artigo fornece instruções para remover o suporte do monitor touchscreen Elo 2201L. Isso é normalmente necessário para montagem VESA ou manutenção.

Instruções

1. Coloque o Monitor de Cabeça para Baixo

Coloque o monitor em uma superfície limpa, plana e macia com o display voltado para baixo para evitar danos.

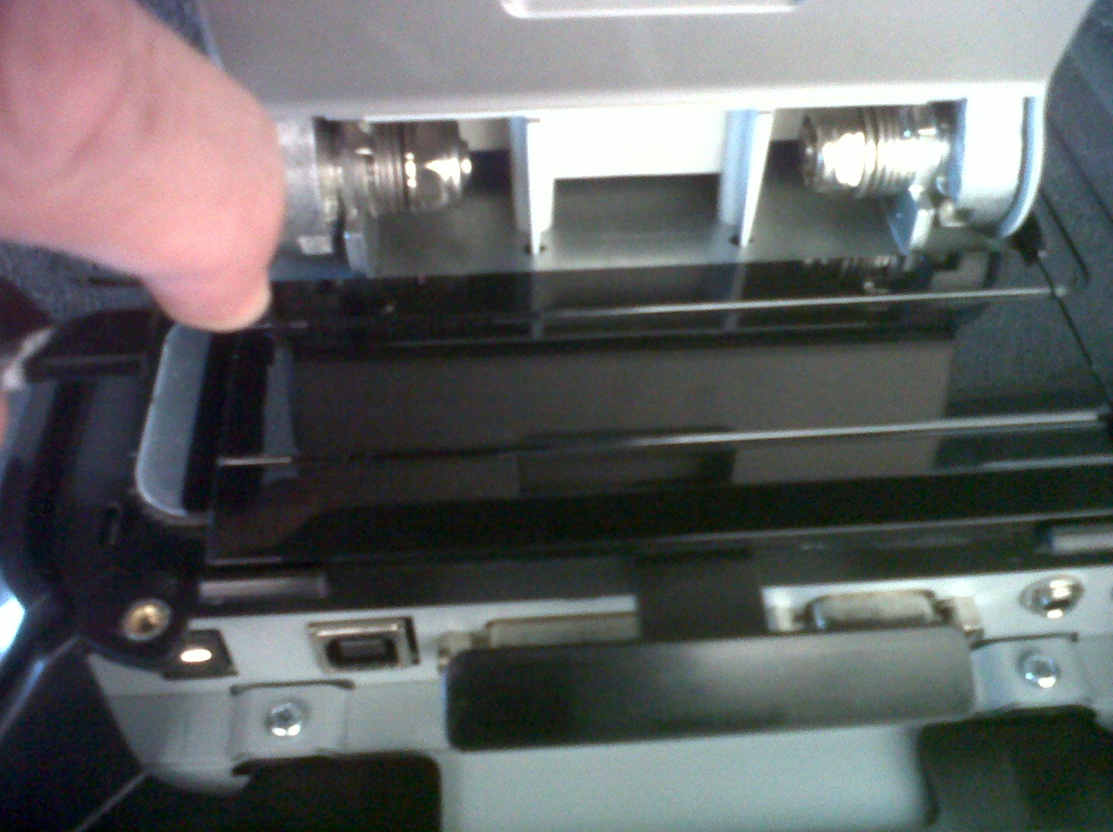

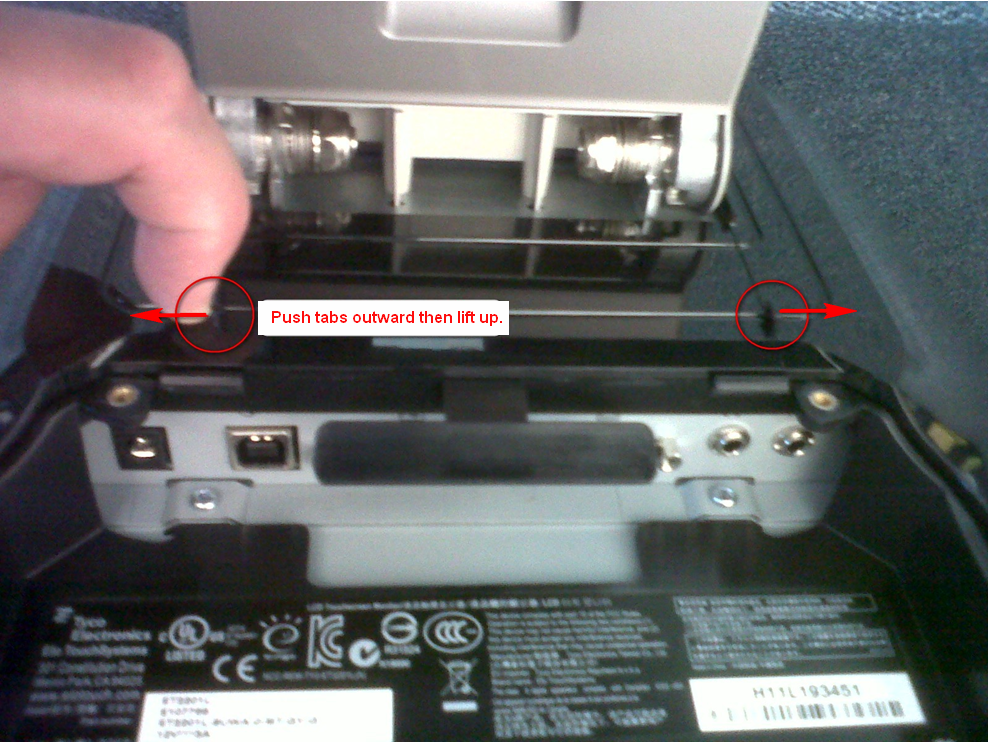

2. Remova a Tampa Plástica Central Traseira

Empurre as duas linguetas de retenção para fora e levante para remover a tampa plástica central da parte traseira do monitor.

3. Remova as Tampas Plásticas Laterais

Puxe para fora as linguetas de retenção localizadas em cada peça plástica lateral e depois puxe para cima para remover ambas as tampas.

4. Confirme que Todas as Tampas Plásticas Foram Removidas

Certifique-se de que todos os componentes plásticos mostrados abaixo foram removidos para expor a área de montagem VESA.

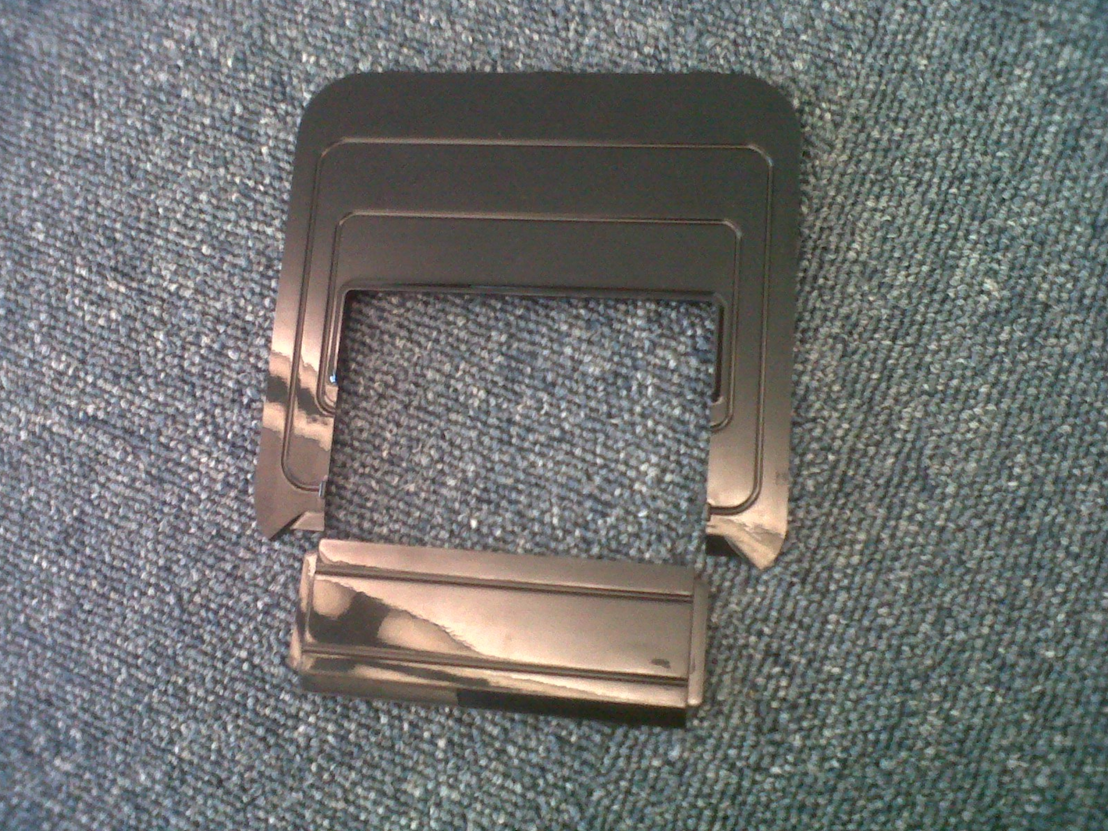

                     Peças plásticas que devem ser removidas antes de acessar os parafusos VESA

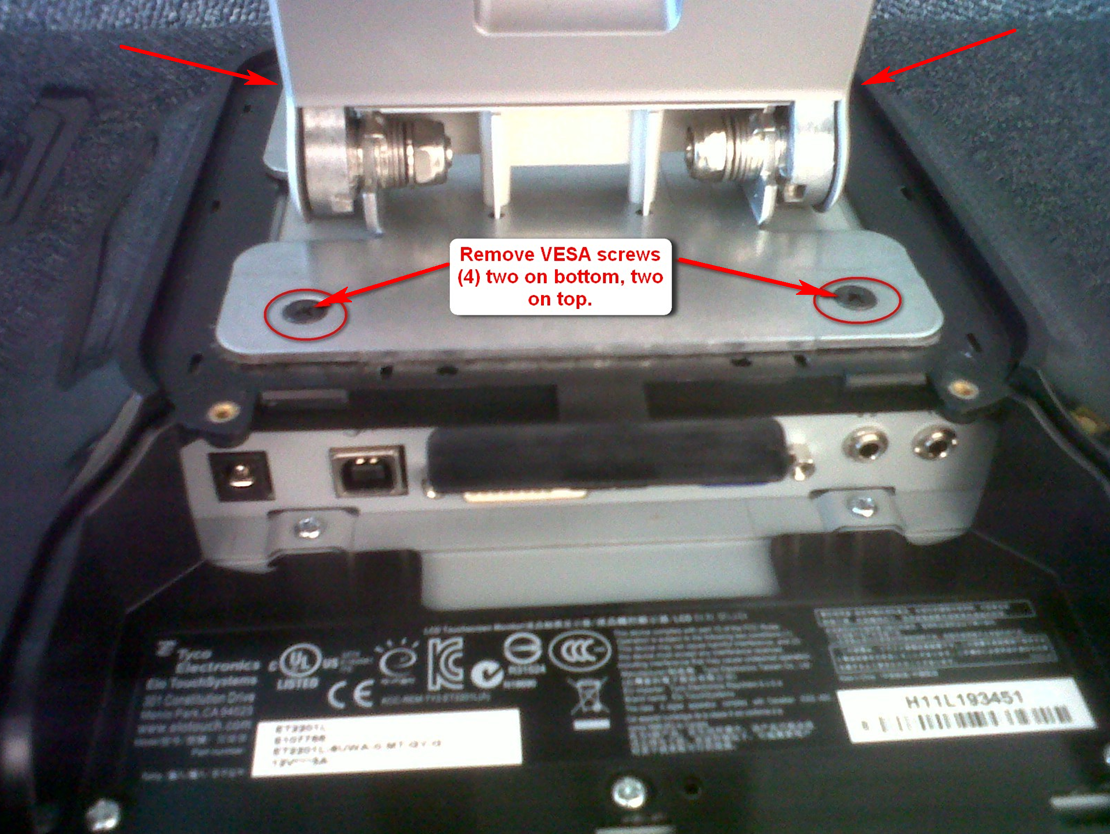

5. Remova os Parafusos VESA

Use uma chave de fenda para remover os parafusos VESA agora visíveis sob as tampas plásticas. Esses parafusos fixam o suporte ao monitor.

6. Levante o Suporte

Depois que os parafusos forem removidos, levante o suporte para longe da parte traseira do monitor.

Notas Adicionais

• Mantenha todos os parafusos e peças plásticas para futura reassemblagem, se necessário.

• Não force nenhuma peça. Se resistência for sentida, verifique se há linguetas ou parafusos restantes.

• Para reinstalação, reverta os passos acima.
