Este artigo explica como remover ou substituir o adaptador Wi-Fi nos touchcomputers AIO da série X da Elo.

Este guia é destinado a engenheiros de TI, engenheiros de sistemas, engenheiros elétricos e usuários finais. Se você precisar de assistência adicional após seguir este guia, entre em contato com o Suporte Técnico da Elo em www.elotouch.com.

Equipamento Necessário

• Superfície protetora plana
• Touchcomputer AIO da série X da Elo
• Chave de fenda Phillips pequena
• Fita isolante, se o adaptador Wi-Fi não for substituído
• Adaptador Wi-Fi de substituição, se estiver substituindo o módulo

Procedimento

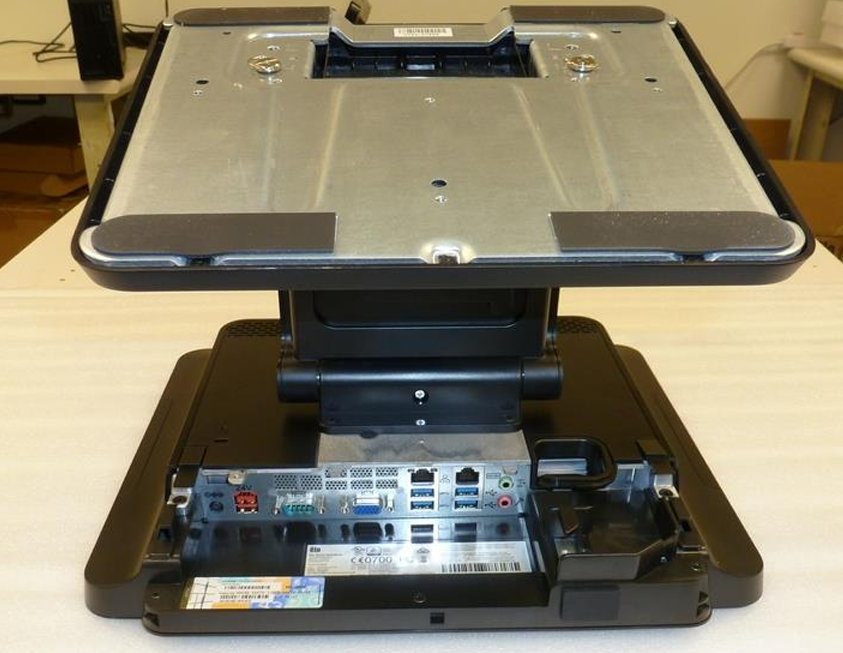

1. Coloque a unidade em uma superfície protetora
   Coloque a unidade da série X de cabeça para baixo em uma superfície protetora plana.

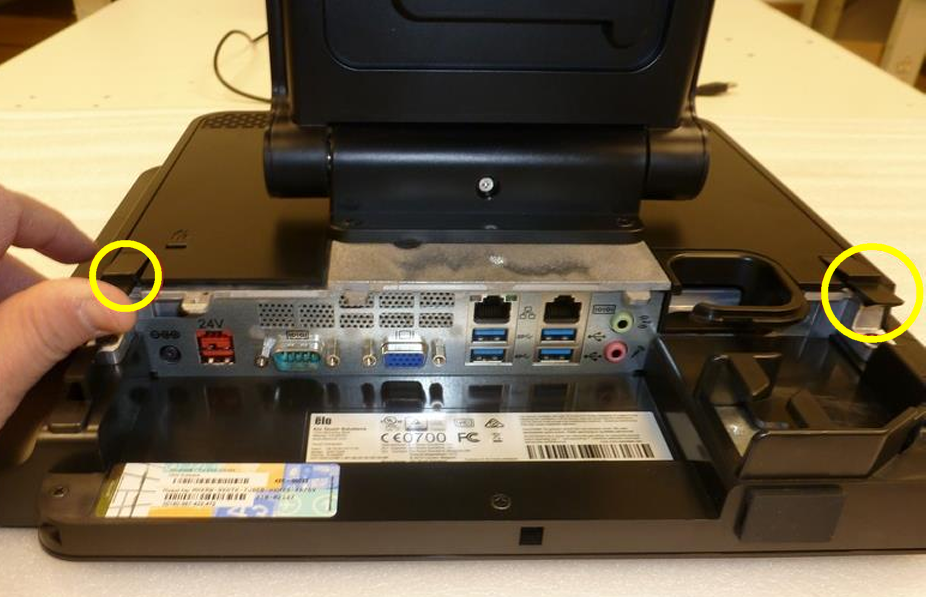

2. Remova a tampa traseira
   Puxe as duas linguetas localizadas na parte inferior da tampa traseira, em seguida, empurre para cima e para a frente para remover a tampa.

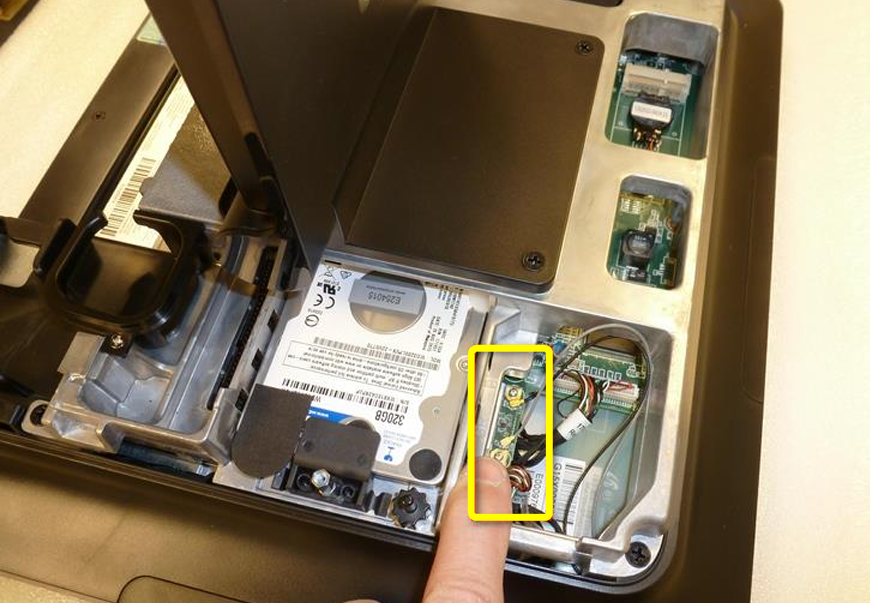

3. Desconecte os cabos da antena
   Localize o adaptador Wi-Fi no canto superior direito da unidade e desconecte os fios da antena preta e cinza do adaptador.

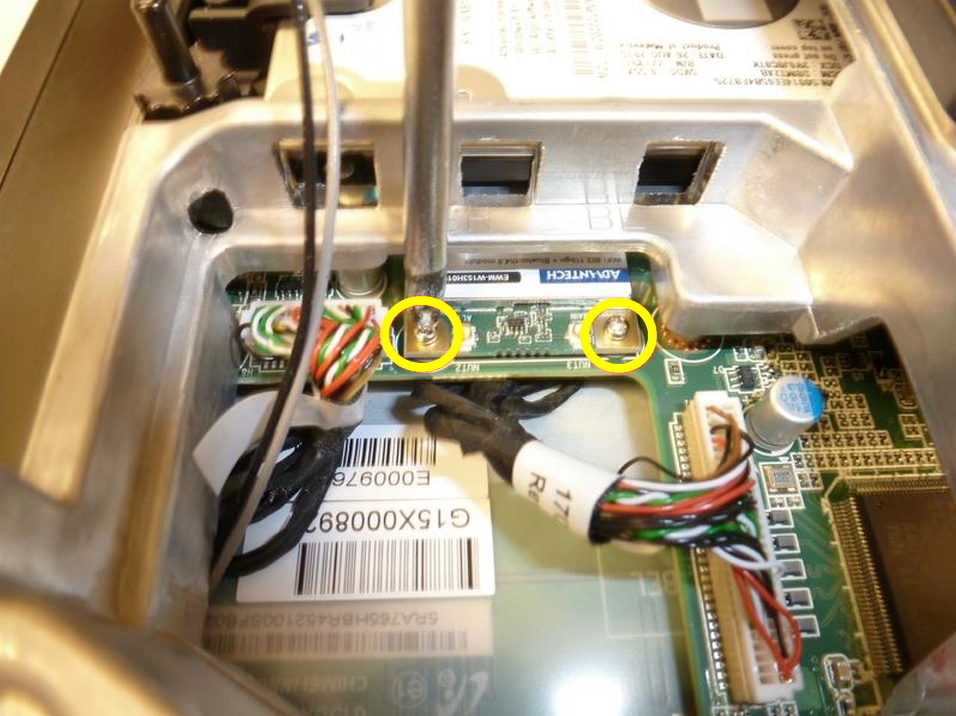

4. Remova os parafusos do adaptador
   Usando uma chave de fenda Phillips pequena, remova os dois parafusos que fixam o adaptador Wi-Fi.

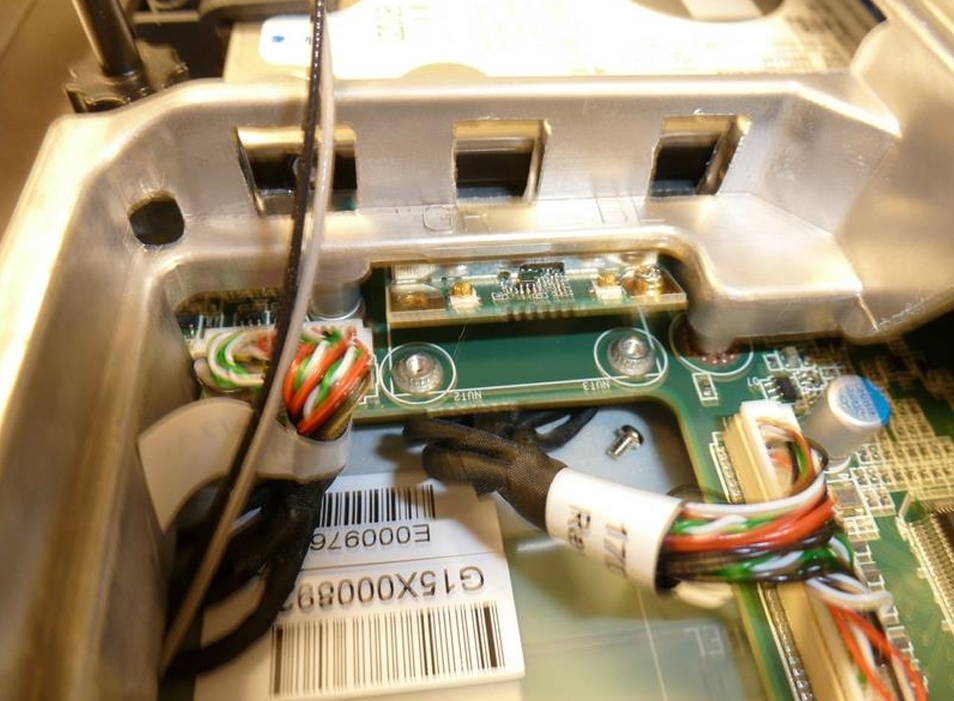

5. Levante o adaptador Wi-Fi
   Uma vez que os parafusos foram removidos, o adaptador Wi-Fi se levantará do slot.

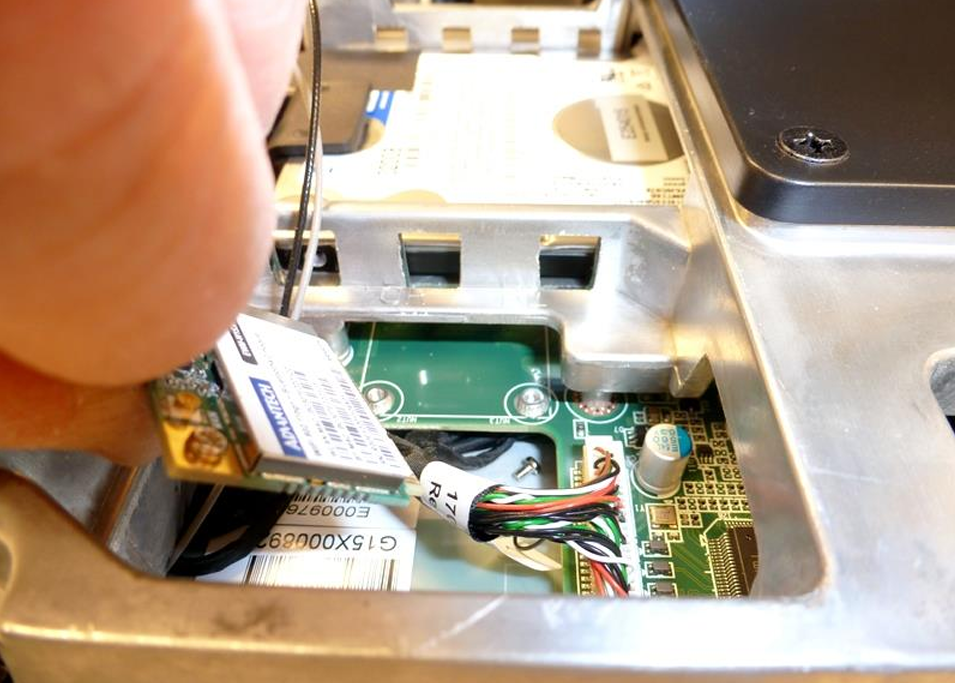

6. Remova o adaptador
   Remova cuidadosamente o adaptador Wi-Fi da unidade.

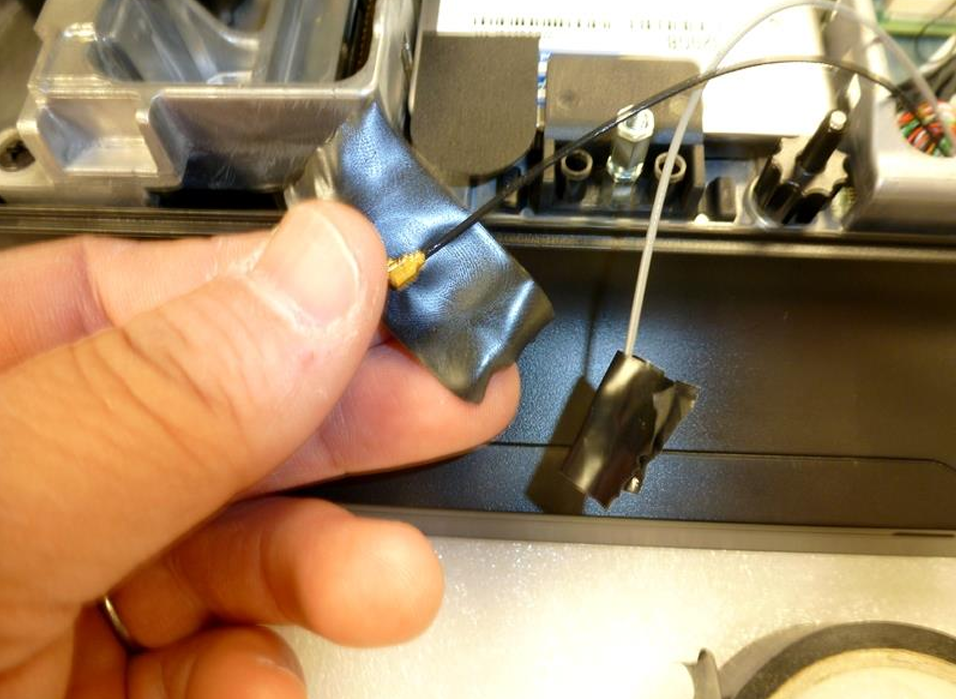

7. Instale o substituto ou proteja os conectores
   Se o adaptador Wi-Fi não for substituído, envolva os conectores da antena com fita isolante para ajudar a evitar curtos-circuitos elétricos acidentais. Se estiver instalando um adaptador de substituição, deslize o novo adaptador para o slot e reassemble a unidade revertendo os passos anteriores.

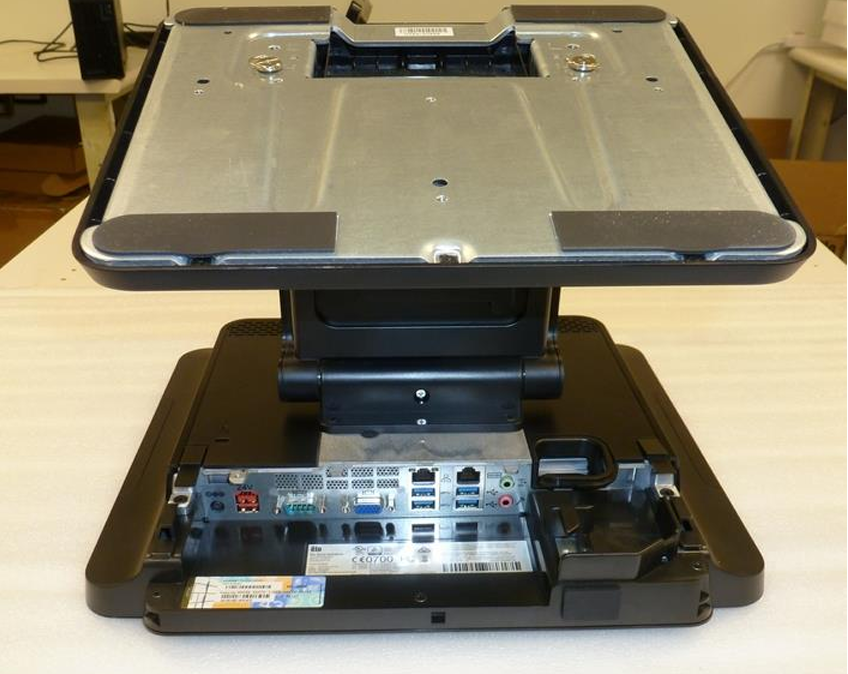

8. Reinstale a tampa traseira
   Substitua a tampa traseira para completar o procedimento.



Notas Adicionais

• Manuseie os conectores da antena com cuidado para evitar danificar os pinos do conector.
• Mantenha os parafusos removidos em um local seguro durante a desmontagem.
• Reassemble a unidade na ordem inversa da desmontagem.
