Como Atualizar o BIOS da Placa-Mãe nos Computadores Touch All-in-One Elo X-Series Rev. A (Chipset Q87)
Público-alvo: Público / Clientes Elo, Suporte de TI, Engenheiros de Campo & Integradores
Tipo de Artigo: Manutenção de Hardware Legado & Procedimento de Atualização de BIOS
⚠️ Aviso de Cortesia de Suporte a Produtos Legado:
Este artigo e o procedimento de atualização são fornecidos como cortesia para os Computadores Touch All-in-One Elo X-Series que atingiram o fim da vida útil (EOL) oficial.
VERIFICAÇÃO CRÍTICA DE HARDWARE: As unidades Elo X-Series foram fabricadas com duas arquiteturas de placa-mãe distintas: Intel H81 e Intel Q87. Este procedimento e pacote de firmware se aplicam EXCLUSIVAMENTE a sistemas equipados com a placa-mãe Q87. Tentar atualizar este pacote BIOS em uma placa-mãe H81 corromperá o EEPROM e danificará permanentemente a placa-mãe.
Requisitos de Hardware & Downloads de Software
| Item | Descrição & Links para Download |
|---|---|
| Hardware Alvo | Elo X-Series Rev. A, Computador Touch All-in-One (Placa-Mãe Intel Q87) |
| Pen Drive USB | Pen drive USB 2.0/3.0 padrão (formatado como disco de inicialização DOS) |
| Pacote BIOS Q87 | Baixar Arquivos de Atualização do BIOS Elo X-Series Q87 (v113) |
| Arquivos do Sistema de Inicialização DOS | Baixar Arquivos de Inicialização do Sistema DOS |
| Ferramenta de Formatação USB da HP |
HP USB Disk Storage Format Tool (Softpedia) (Utilitário de terceiros fornecido para conveniência de formatação; a Elo não se responsabiliza por software de terceiros.) |
Procedimento de Atualização de BIOS Passo a Passo
-

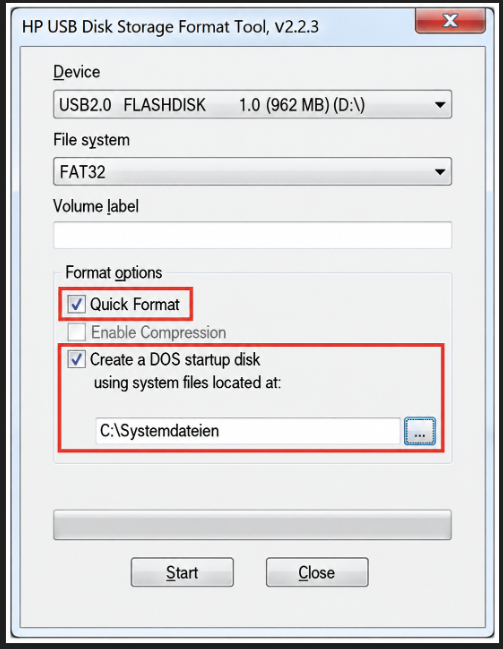

Criar um Pendrive USB Inicializável com DOS:
Inicie a Ferramenta de Formatação USB da HP como Administrador. Em Opções de Formato, marque Criar um disco de inicialização DOS, selecione usando arquivos de sistema DOS localizados em:, e navegue até a pasta dos arquivos de sistema DOS baixados e extraídos. Clique Iniciar: -

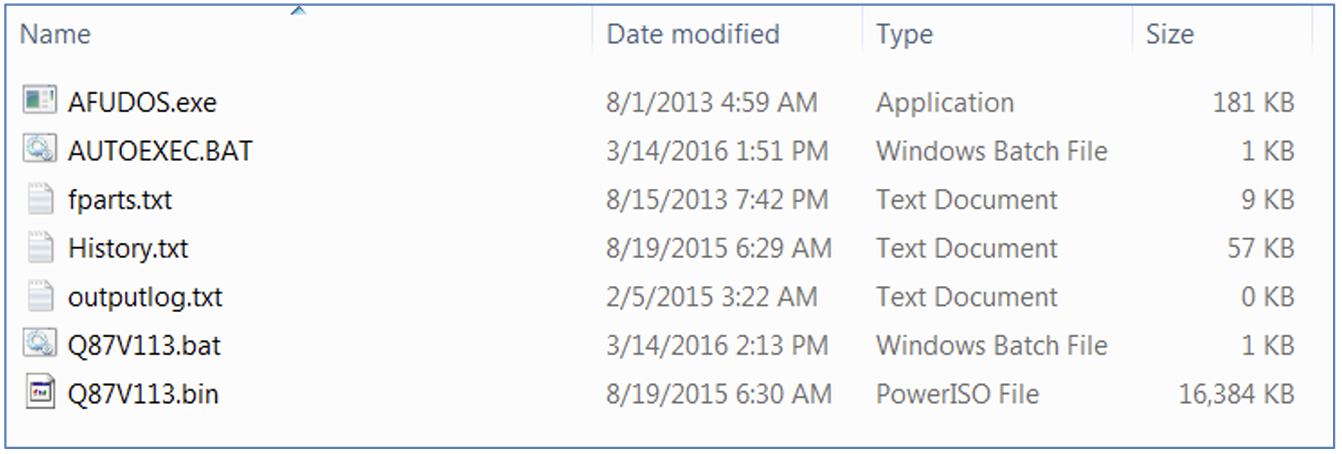

Copiar Arquivos de Atualização do BIOS para o USB:
Extraia o arquivo baixadoQ87 BIOS (v113)e copie todos os arquivos diretamente para o diretório raiz de seu pen drive USB inicializável: -

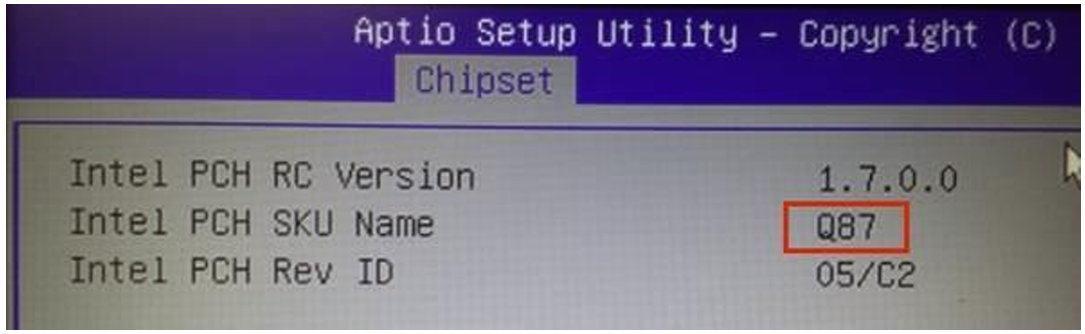

Verificar Arquitetura da Placa-Mãe Q87:
Reconfirme que seu sistema alvo é um modelo de placa-mãe Intel Q87 antes de prosseguir: -

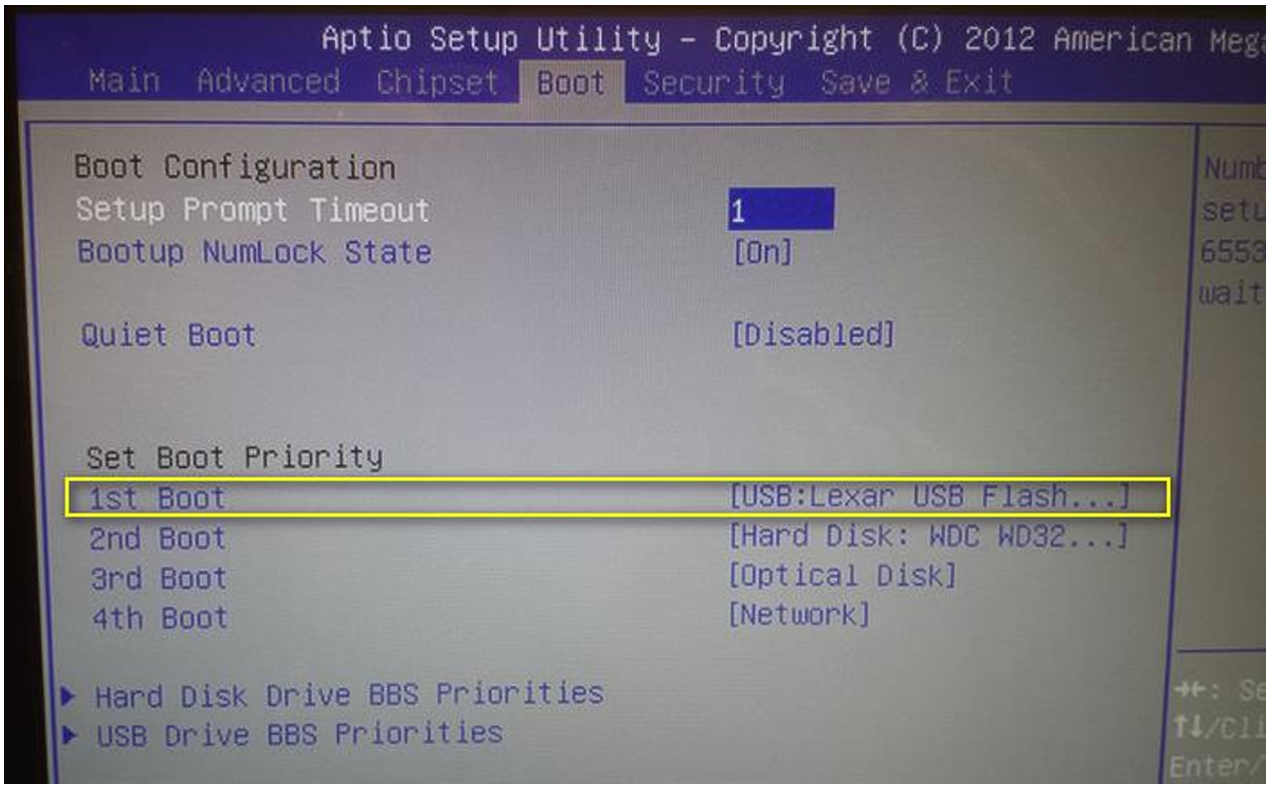

Configurar Ordem de Inicialização do BIOS:
Insira o pen drive preparado na unidade Elo X-Series. Ligue o computador e pressione repetidamente Del ou F2 para entrar na utilidade de Configuração do BIOS. Navegue até a aba BOOT e configure o Pen Drive USB como Opção de Inicialização #1. Pressione F4 para salvar as alterações e sair: -

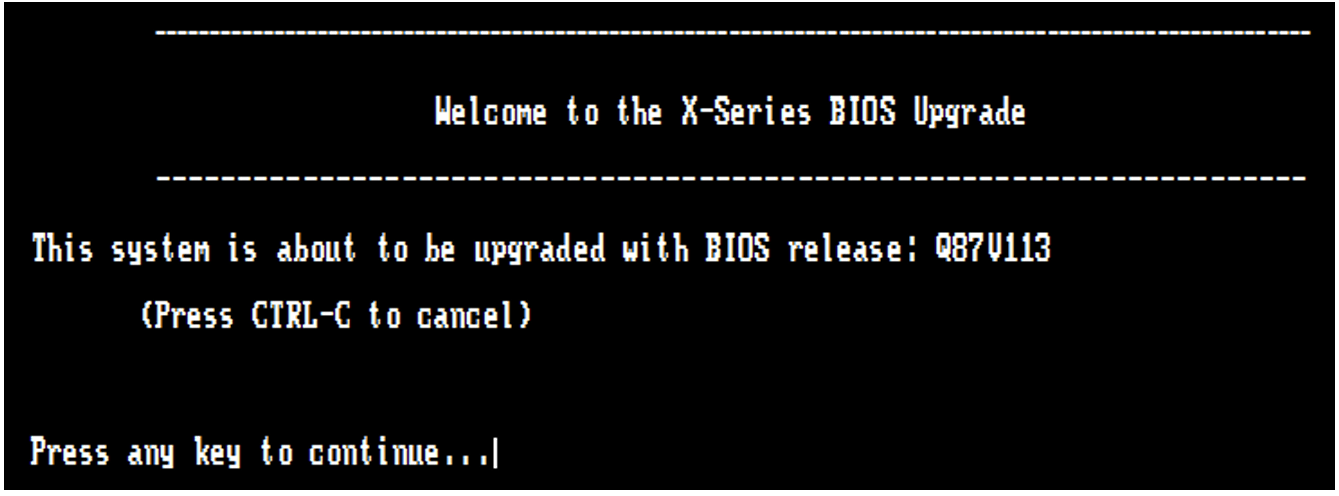

Iniciar no Utilitário de Flash do DOS:
O sistema inicializará no ambiente de flash do DOS e exibirá o prompt de inicialização. Pressione qualquer tecla para iniciar a sequência de flash automatizada: -

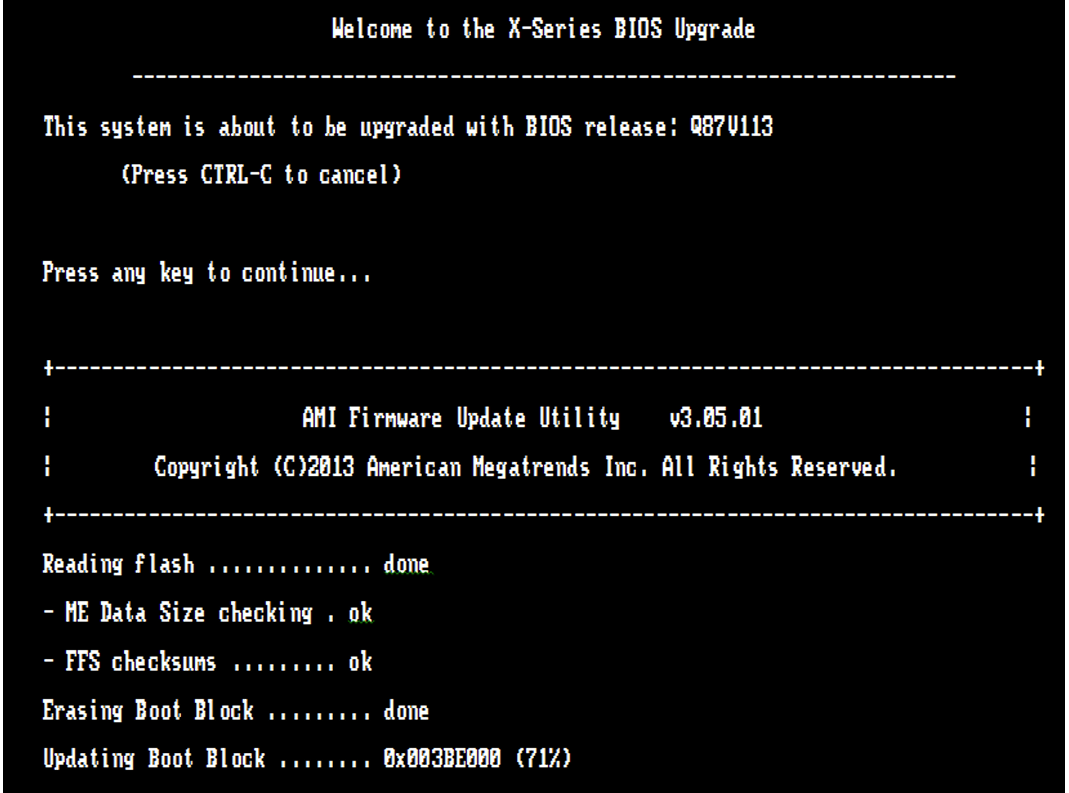

Execução do Flash em Andamento:
A ferramenta de flash irá apagar, gravar e verificar os blocos do EEPROM.⚠️ NÃO INTERROMPA: Não desligue ou desconecte a máquina enquanto a rotina de flash estiver sendo executada. -

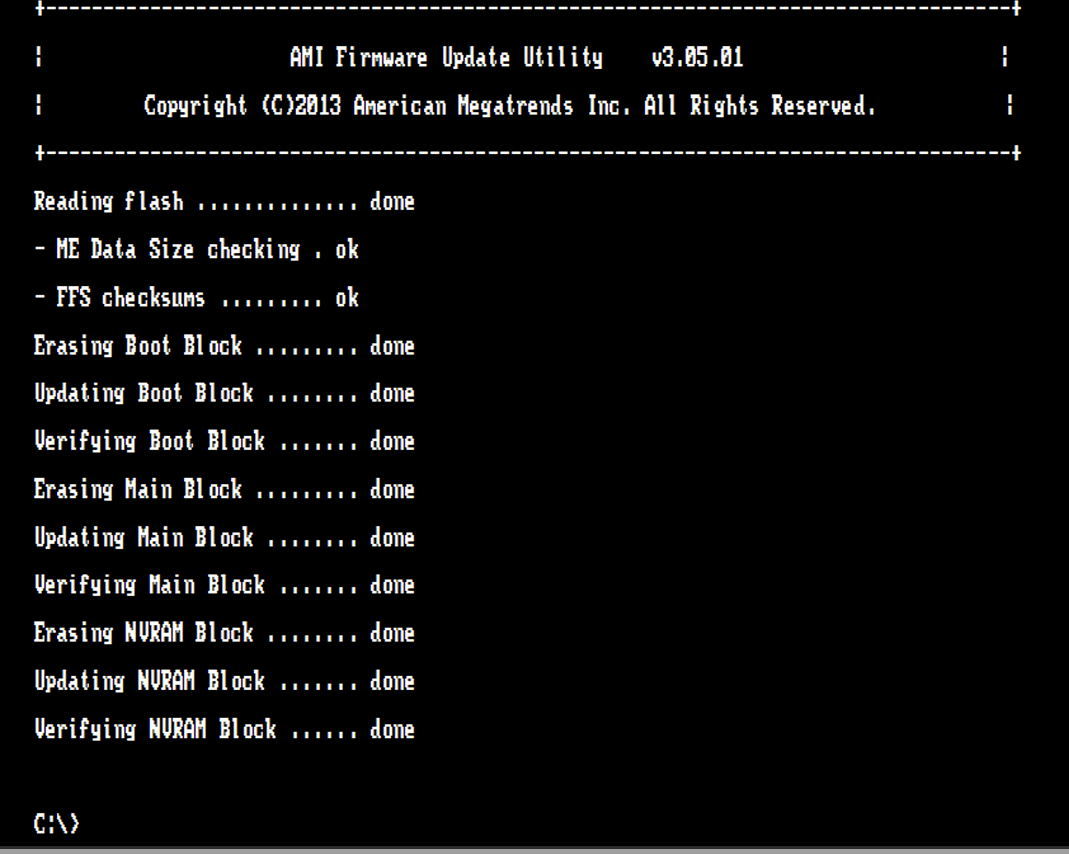

Flashing Completo:
Quando o processo de flash concluir com sucesso, a linha de comando retornará ao prompt padrãoC:\>. Remova o pen drive USB e reinicie o sistema: -

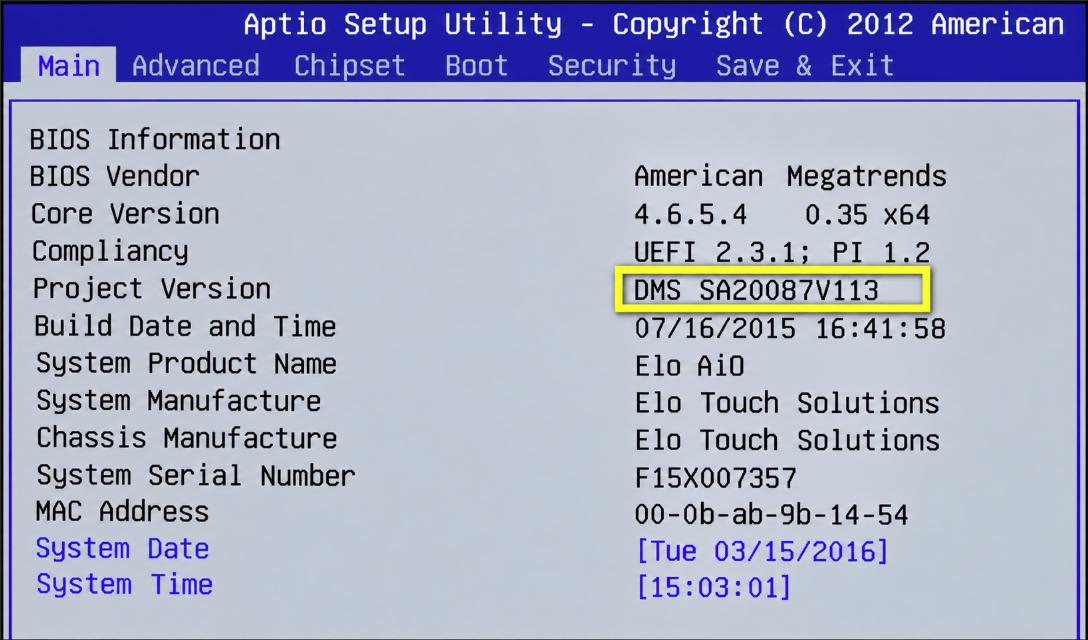

Verificar Versão do BIOS:
Ligue o sistema e entre na configuração do BIOS. Na aba Main, verifique se a linha Project Version exibe a versão atualizada (por exemplo,V113):
