Este artigo explica como configurar o Leitor NFC Elo UIC680 para ler cartões MIFARE®. Ele cobre a instalação das utilidades necessárias, carregamento do firmware MIFARE, verificação da versão do firmware, habilitação do modo MIFARE e teste de operação do cartão.
ℹ Antes de Começar

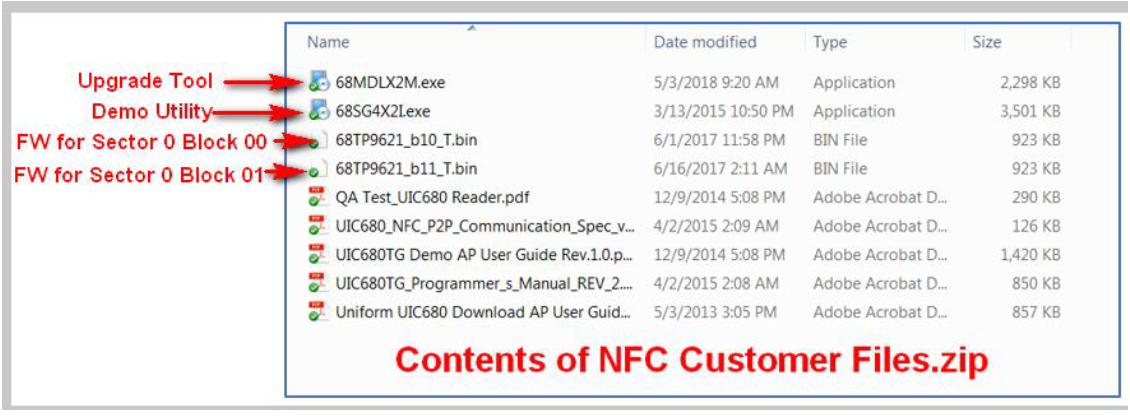

Antes de iniciar este procedimento, baixe e extraia o pacote anexado NFC Customer Files.zip em uma pasta local no seu computador. O pacote contém o firmware, utilitário de atualização, utilitário de demonstração e arquivos de suporte necessários para este procedimento.
Antes de iniciar este procedimento, baixe e extraia o pacote anexado NFC Customer Files.zip em uma pasta local no seu computador. O pacote contém o firmware, utilitário de atualização, utilitário de demonstração e arquivos de suporte necessários para este procedimento.

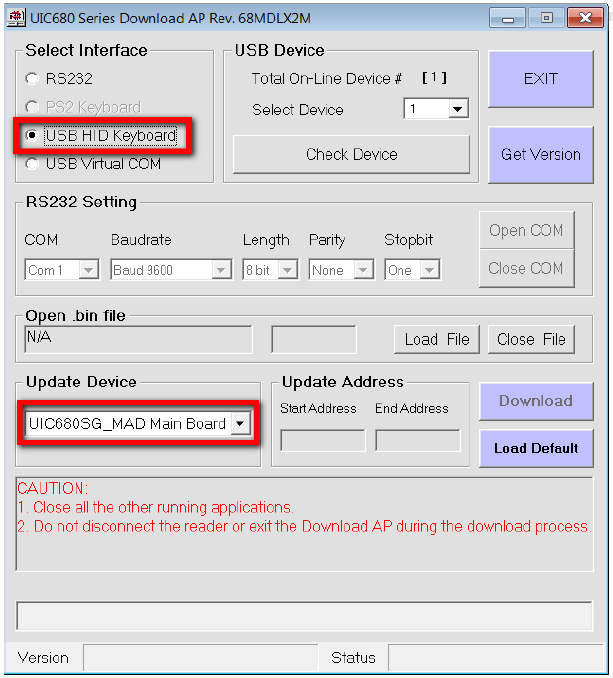

Passo 1 — Instale o Utilitário de Atualização
- Execute 68MDLX2M.exe.
- Selecione USB HID Keyboard.
- Na lista suspensa Atualizar Dispositivo, selecione: UIC680SG_MAD Main Board
Passo 2 — Carregue o Firmware MIFARE

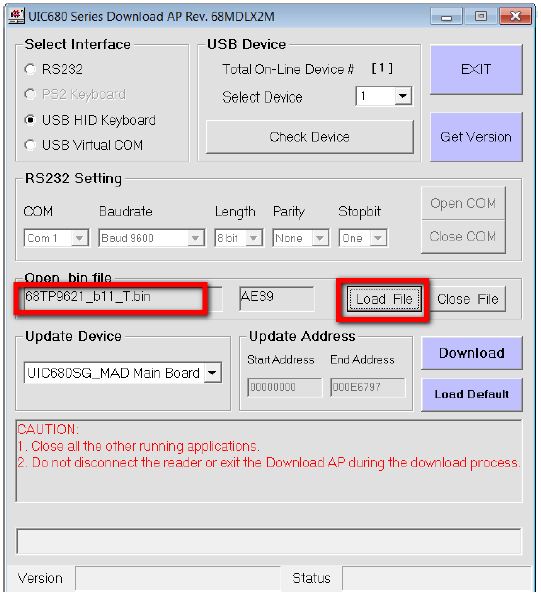

- Clique em Carregar Arquivo.
- Navegue até o arquivo de firmware necessário.
⚠ Seleção de Firmware
- 68TP9621_b11_T.bin — Lê Setor 0 / Bloco 01 (recomendado para a maioria das aplicações).
- 68TP9621_b10_T.bin — Lê Setor 0 / Bloco 00.
Use o firmware que corresponde ao layout dos seus cartões MIFARE.

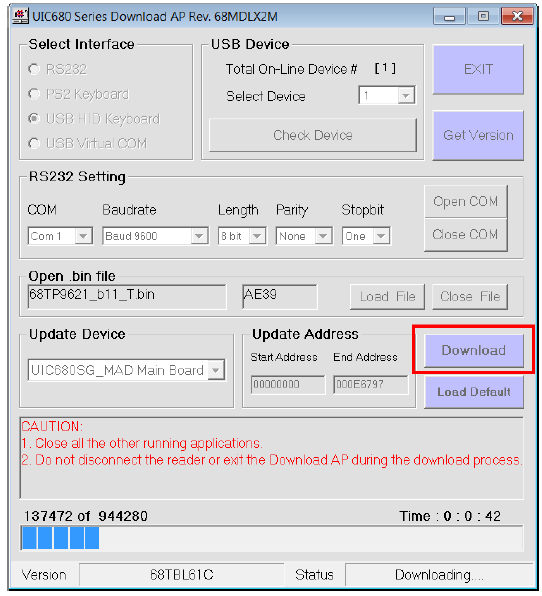

- Clique em Baixar para começar a programar o leitor.
- Aguarde aproximadamente um a dois minutos enquanto o firmware é baixado. O leitor emitirá beep várias vezes durante a programação.

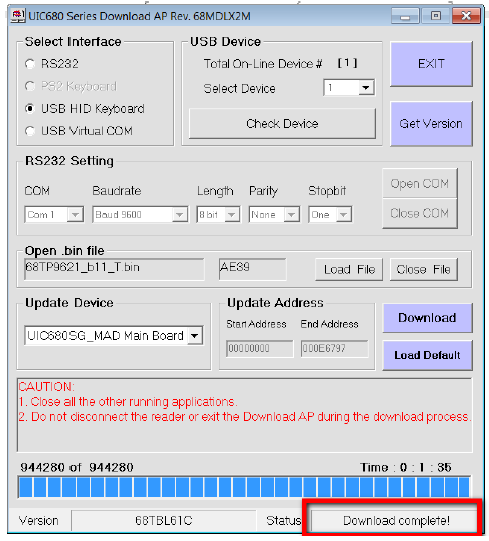

- Verifique se o campo de status exibe: Download Completo!

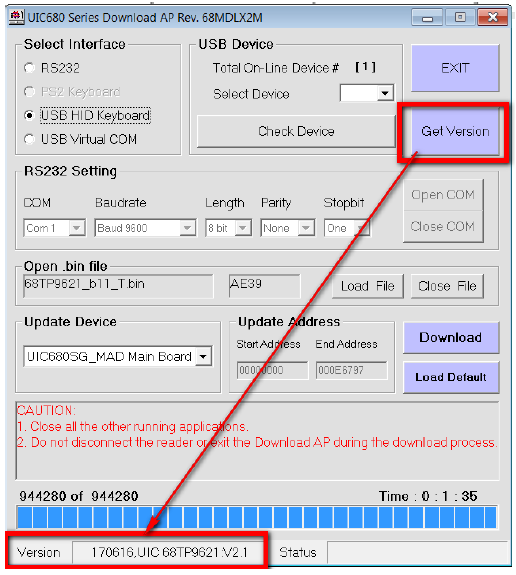

Passo 3 — Verifique a Versão do Firmware
- Clique em Obter Versão.
- Verifique se a versão do firmware é 170616.
- Clique em Sair.
Passo 4 — Habilite o Modo MIFARE
- Execute o Utilitário de Demonstração UIC680SG: 68SG4X2I.exe

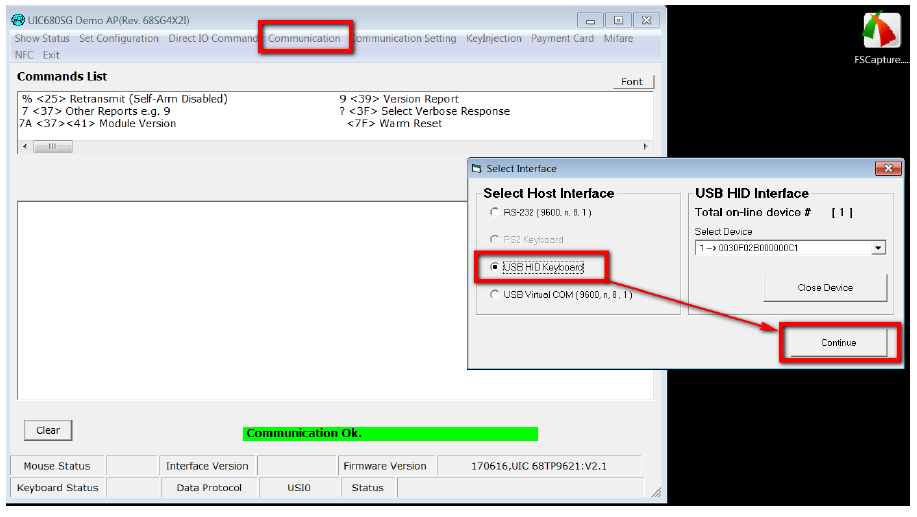

- Selecione a aba Comunicação.
- Escolha: USB HID Keyboard
- Clique em Continuar.
Passo 5 — Envie o Comando MIFARE

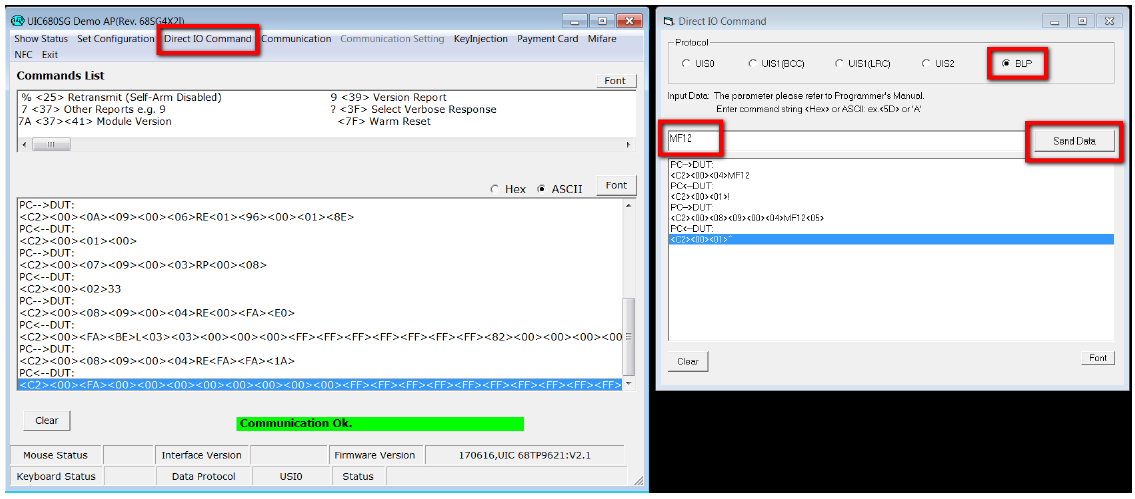

- Selecione a aba Comando de IO Direto.
- Escolha BLP como o protocolo.
- Digite MF12.
- Clique em Enviar Dados.
Passo 6 — Reinicie o Leitor
Desconecte o cabo USB do leitor UIC680 e reconecte-o para realizar um ciclo completo de energia.
Passo 7 — Teste o Leitor
- Abra o Bloco de Notas do Windows.
- Apresente um cartão MIFARE ao leitor.
- Verifique se os dados do cartão aparecem.
Solução de Problemas
⚠ Se o Cartão Não Ler
- Retorne à tela de Comando de IO Direto.
- Envie o comando MF15.
- Realize um ciclo de energia no leitor.
- Teste o cartão novamente.

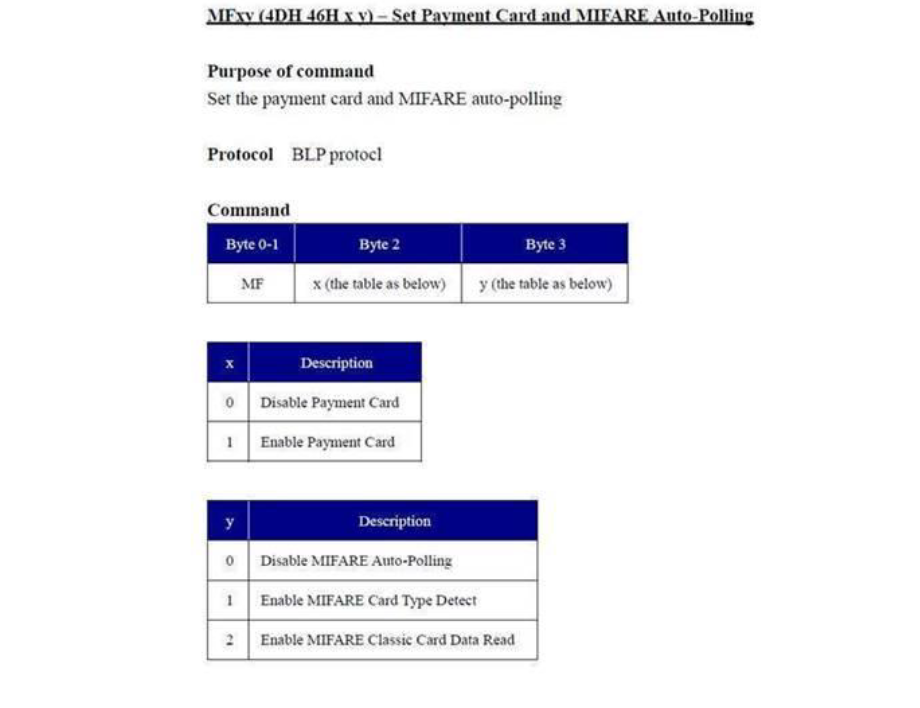

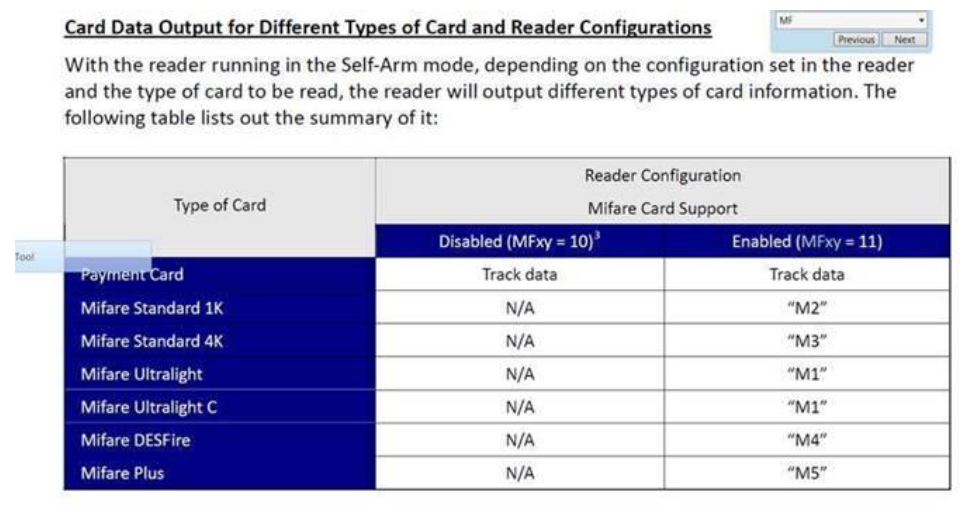

Se necessário, experimente os modos de operação restantes: MF10, MF11, MF12, MF13, MF14, MF15
Um ciclo completo de energia é necessário após cada alteração de modo.

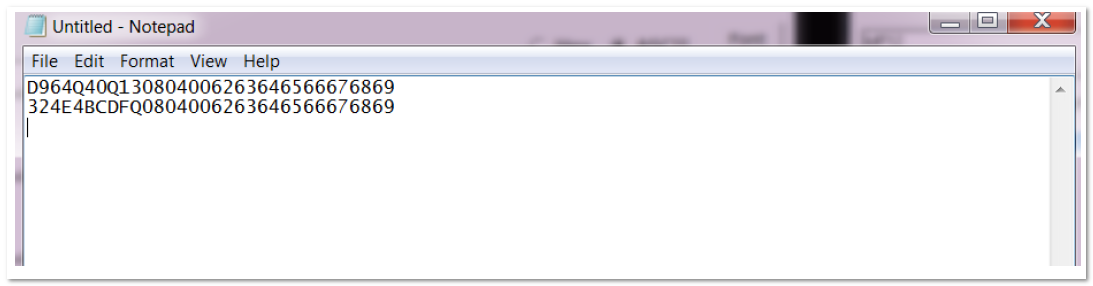

Exemplo de Saída
Os seguintes exemplos mostram leituras bem-sucedidas de cartões MIFARE após a configuração.

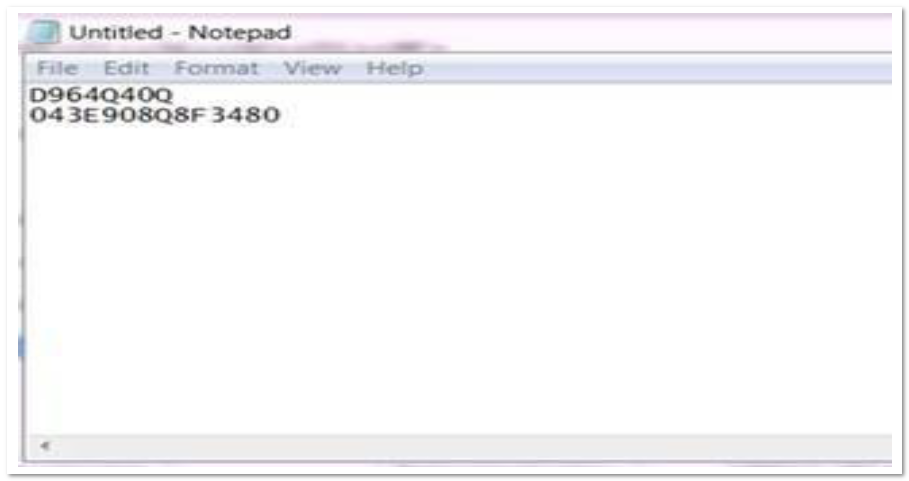

Exemplo de Dados do Bloco 0
