Este artigo fornece os passos a seguir para instalar um 0702L na parte de trás de uma unidade i-Series 4.0

Passos para instalar o monitor touchscreen Elo 0702L como um display de cliente voltado para trás na parte de trás de um suporte i-Series 4.0.

Hardware Necessário

• P/N: E796382, Monitor Touchscreen 0702L
• Elo i-Series 4.0 Slate com Suporte
• 4x Parafusos Phillips M4 x 0.5 x 18mm
• Chave de Fenda Phillips

Software Necessário

• DisplayLink Presenter para Android

Passos

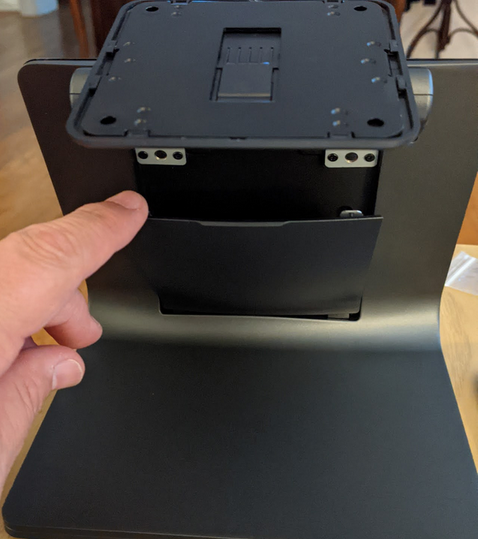

1. Remova a tampa do cabo da frente do suporte

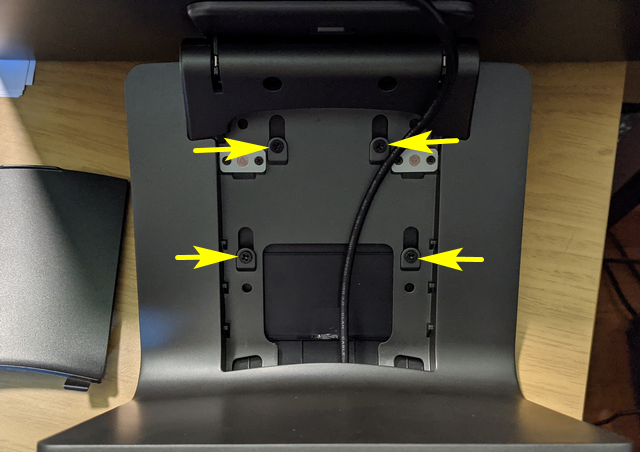

2. Remova os 4 parafusos indicados abaixo

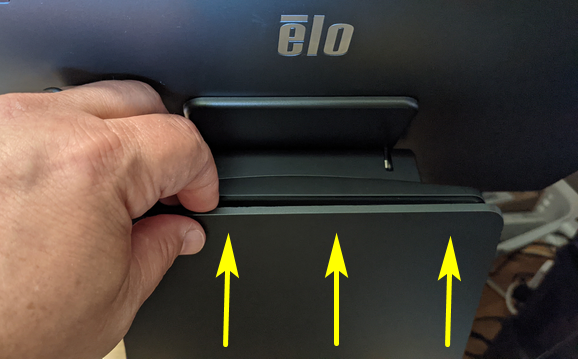

3. Deslize a tampa traseira para cima e fora do suporte

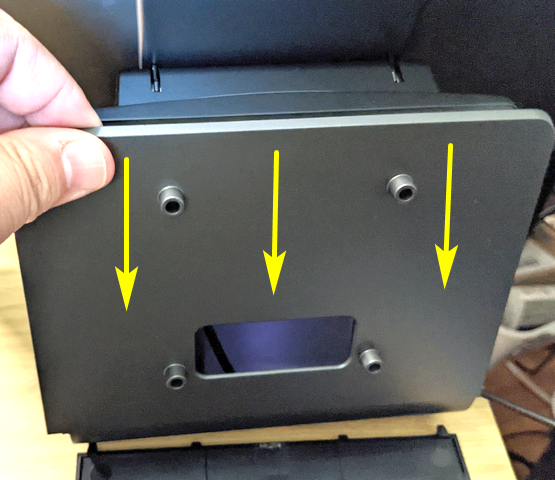

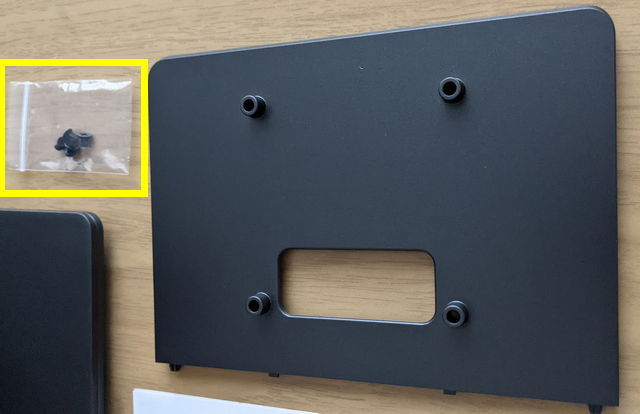

4. Deslize o adaptador de montagem VESA de 75mm para baixo em seu lugar na parte de trás do suporte



5. Use os parafusos Phillips que vieram com o suporte i-Series 4.0 para fixar o adaptador de montagem VESA ao suporte

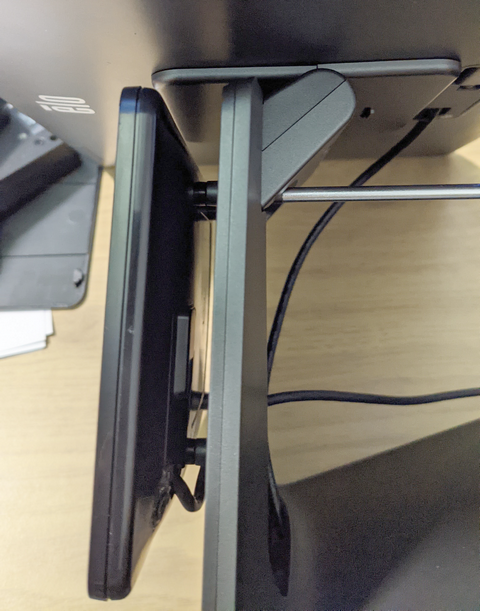

6. Alinhe o monitor touchscreen 0702L com os 4 pinos de montagem no adaptador de montagem VESA e fixe com os parafusos Phillips M4 x 18mm




7. Roteie o cabo Y do 0702L pelo caminho do cabo no suporte e conecte os conectores USB ao Hub USB do i-Series 4.0

8. Coloque a tampa do cabo de volta na frente do suporte

9. Baixe e instale o aplicativo DisplayLink Presenter

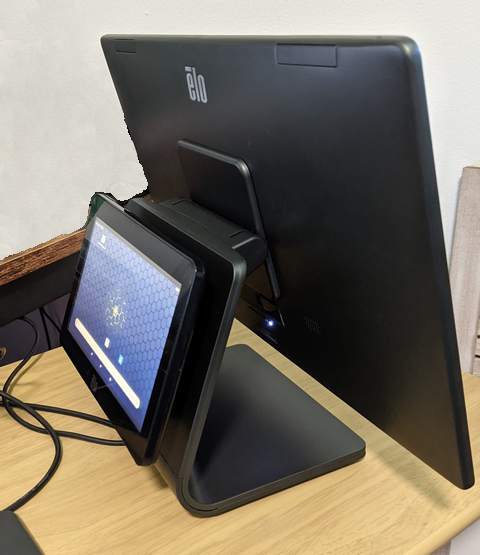

10. O monitor touchscreen 0702L deve agora estar totalmente funcional
