Este artigo descreve a definição dos pinos e o Conector RJ-50 do dispositivo EloPOS Pack

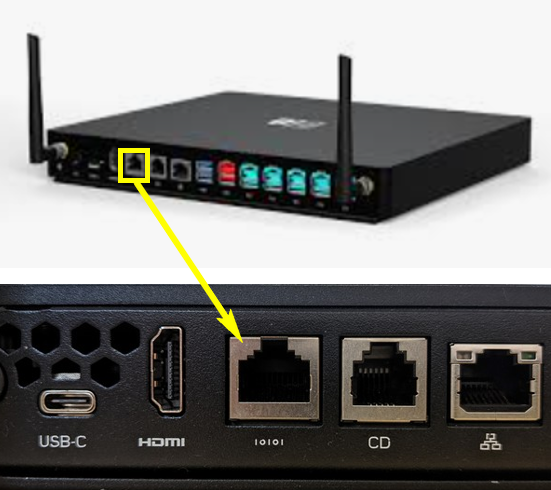

As fotos abaixo indicam a localização do Conector RJ-50 no dispositivo EloPOS Pack.

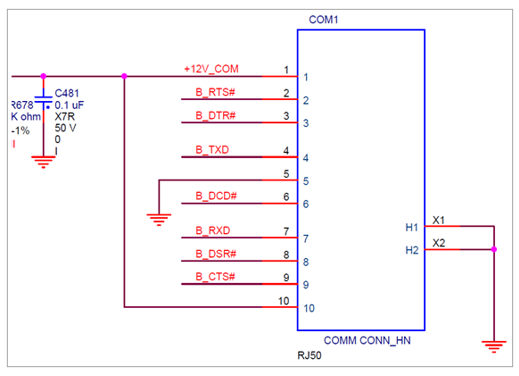

Definição dos Pinos do Conector RJ-50 e linhas de sinal

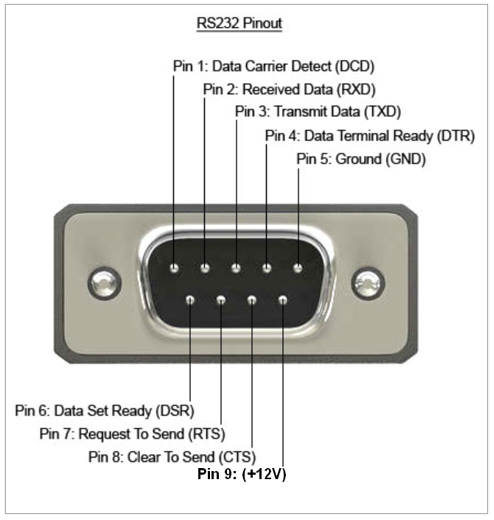

O EloPOS Pack é enviado com um Cabo RJ-50 para DB-9. Abaixo está o pin-out do conector DB-9.
