Este artigo fornece informações sobre o painel de conectores 1502LM

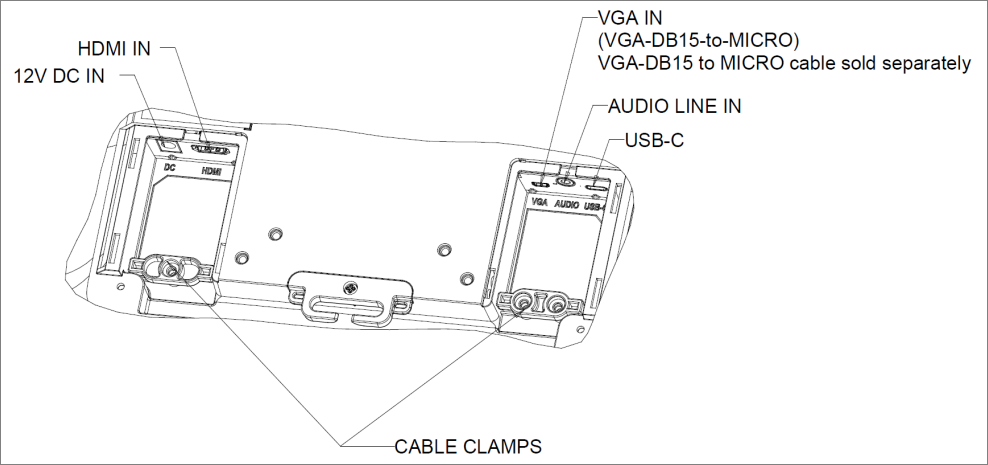

Abaixo descreve-se o Painel de Conectores Elo 1502LM e as descrições das conexões.
- Nota: Os pontos de fixação do cabo podem ser usados para amarrar os cabos com braçadeiras. Basta passar as braçadeiras pelos pontos de fixação do cabo e em volta do cabo para garantir as conexões do cabo.
Conexões do Monitor Touch
- Fonte de Vídeo com HDMI e Fonte Touch com USB Tipo-C:
1. Conecte uma extremidade do HDMI ao conector de entrada HDMI do monitor e a outra extremidade à sua fonte de vídeo HDMI.
2. Conecte o cabo touch USB (USB Tipo-A para Tipo-C) entre o conector USB Tipo-C do monitor e a porta USB Tipo-A do seu PC. Este cabo suporta apenas USB2.0.
3. Conecte o cabo de áudio entre a entrada de áudio do monitor e sua fonte de áudio (você também pode usar áudio embutido via cabo HDMI).
4. Conecte o conector de entrada do adaptador de potência à fonte de energia. Conecte o conector de saída DC do adaptador de potência ao jack de entrada de energia do monitor.
5. O monitor touch é enviado em estado OFF. Pressione o botão de energia para ligá-lo.
2. Conecte o cabo touch USB (USB Tipo-A para Tipo-C) entre o conector USB Tipo-C do monitor e a porta USB Tipo-A do seu PC. Este cabo suporta apenas USB2.0.
3. Conecte o cabo de áudio entre a entrada de áudio do monitor e sua fonte de áudio (você também pode usar áudio embutido via cabo HDMI).
4. Conecte o conector de entrada do adaptador de potência à fonte de energia. Conecte o conector de saída DC do adaptador de potência ao jack de entrada de energia do monitor.
5. O monitor touch é enviado em estado OFF. Pressione o botão de energia para ligá-lo.
- Fonte de Vídeo com VGA e Fonte Touch com USB Tipo-C:
1. Conecte uma extremidade do cabo VGA-DB15-para-MICRO (vendido separadamente Elo P/N: E710549) ao conector de entrada VGA do monitor e a outra extremidade à sua fonte de vídeo VGA (aperte os parafusos do cabo de vídeo no conector VGA para melhor desempenho).
2. Conecte o cabo touch USB (USB Tipo-A para Tipo-C) entre o conector USB Tipo-C do monitor e a porta USB Tipo-A do seu PC. Este cabo suporta apenas USB2.0.
3. Conecte o cabo de áudio entre a entrada de áudio do monitor e sua fonte de áudio.
4. Conecte o conector de entrada do adaptador de potência à fonte de energia. Conecte o conector de saída DC do adaptador de potência ao jack de entrada de energia do monitor.
5. O monitor touch é enviado em estado OFF. Pressione o botão de energia para ligá-lo.
2. Conecte o cabo touch USB (USB Tipo-A para Tipo-C) entre o conector USB Tipo-C do monitor e a porta USB Tipo-A do seu PC. Este cabo suporta apenas USB2.0.
3. Conecte o cabo de áudio entre a entrada de áudio do monitor e sua fonte de áudio.
4. Conecte o conector de entrada do adaptador de potência à fonte de energia. Conecte o conector de saída DC do adaptador de potência ao jack de entrada de energia do monitor.
5. O monitor touch é enviado em estado OFF. Pressione o botão de energia para ligá-lo.
- Fonte de Vídeo & Touch com USB Tipo-C:
1. Conecte o cabo USB Tipo-C para Tipo-C (vendido separadamente Elo P/N: E710364) entre o conector USB Tipo-C do monitor e a porta USB Tipo-C do seu PC.
2. Conecte o conector de entrada do adaptador de potência à fonte de energia. Conecte o conector de saída DC do adaptador de potência ao jack de entrada de energia do monitor.
3. O monitor touch é enviado em estado OFF. Pressione o botão de energia para ligá-lo.
Nota:
1. Diagrama de pinagem USB Tipo-C mostrado nas Especificações do Monitor.
2. Sugere-se usar o cabo Elo USB Tipo-C para Tipo-C (Elo P/N: E710364) para prevenir quaisquer problemas de compatibilidade.
3. USB Tipo-C não fornece energia, mas apenas para vídeo ou função touch.
2. Conecte o conector de entrada do adaptador de potência à fonte de energia. Conecte o conector de saída DC do adaptador de potência ao jack de entrada de energia do monitor.
3. O monitor touch é enviado em estado OFF. Pressione o botão de energia para ligá-lo.
Nota:
1. Diagrama de pinagem USB Tipo-C mostrado nas Especificações do Monitor.
2. Sugere-se usar o cabo Elo USB Tipo-C para Tipo-C (Elo P/N: E710364) para prevenir quaisquer problemas de compatibilidade.
3. USB Tipo-C não fornece energia, mas apenas para vídeo ou função touch.
