Este artigo fornece os passos para atualizar a versão do firmware de vídeo usando um cabo USB, no monitor Elo ET1903LM

A versão mais recente do firmware no momento da redação deste artigo está em anexo e é: 20201125_sw001903RevE

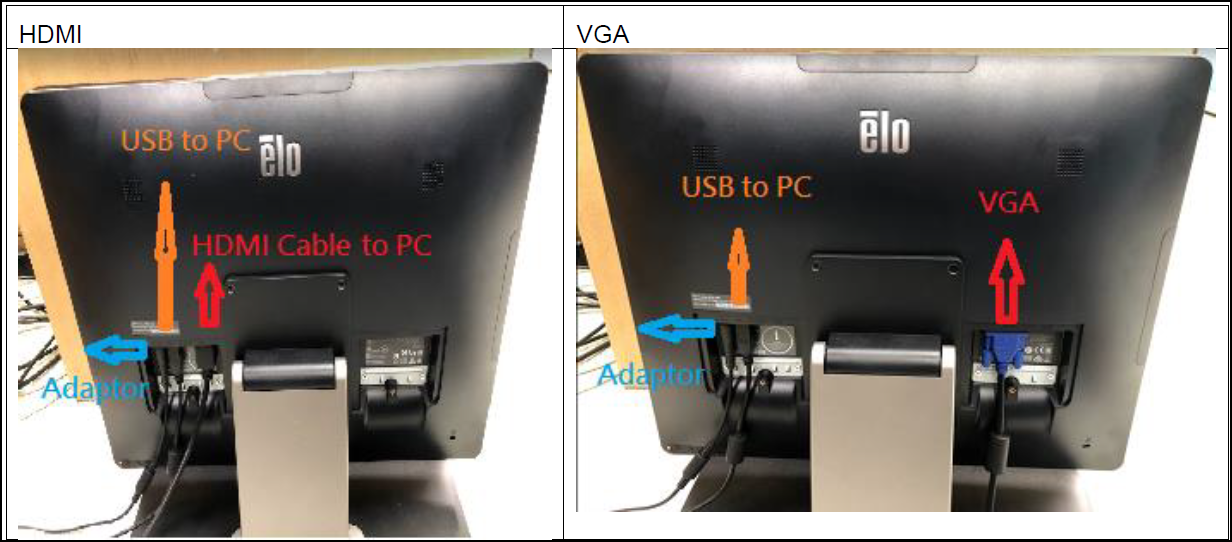

Passos para Conexão do Hardware

1. Conecte o cabo USB entre o PC e o Display.
2. Conecte o cabo HDMI ou VGA entre o Display e o PC.
3. Ligando o Monitor, certifique-se de que está no modo de exibição.

Passos para Atualização do FW

1. Instale a configuração do software: RTD Tool 3.7 (anexado a este artigo)

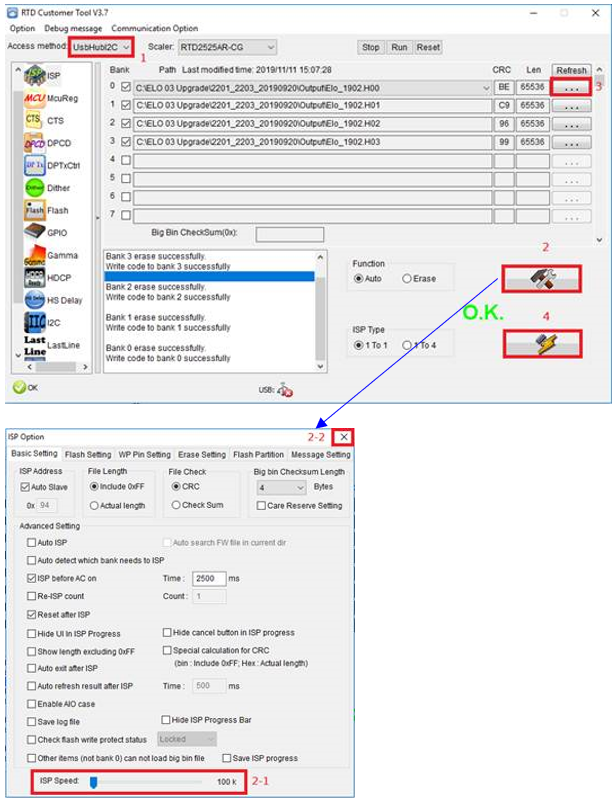

2. Execute a utilidade RTD Customer Tool
   • Passo 1: Método de acesso Selecionar ”USBHubI2C”
   • Passo 2: Clique no botão da ferramenta
     • 2-1: Velocidade ISP selecione ”100K”
     • 2-2: Desligue a janela pop-up
   • Passo 3: Selecione os arquivos de firmware (anexados a este artigo)
   • Passo 4: Clique em  para atualizar o firmware

Verificação da Versão do Firmware
Para encontrar a versão do FW, você precisará acessar o menu OSD de Fábrica do monitor.

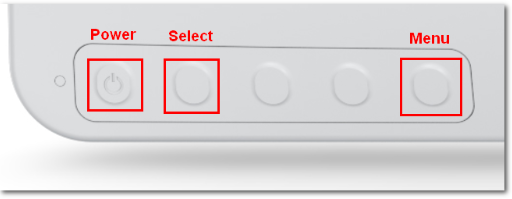

1. Desligue o monitor usando o botão POWER.

2. Pressione os botões POWER e SELECT na parte de trás do monitor ao mesmo tempo e segure.



3. Quando a tela acender, solte e pressione o botão MENU.

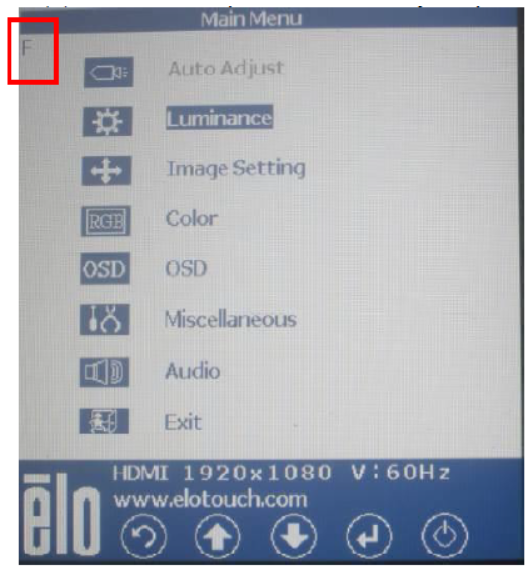

4. Use os botões de navegação LEFT e RIGHT para chegar ao “F ” no canto superior esquerdo e pressione o botão SELECT para abrir o menu de fábrica.

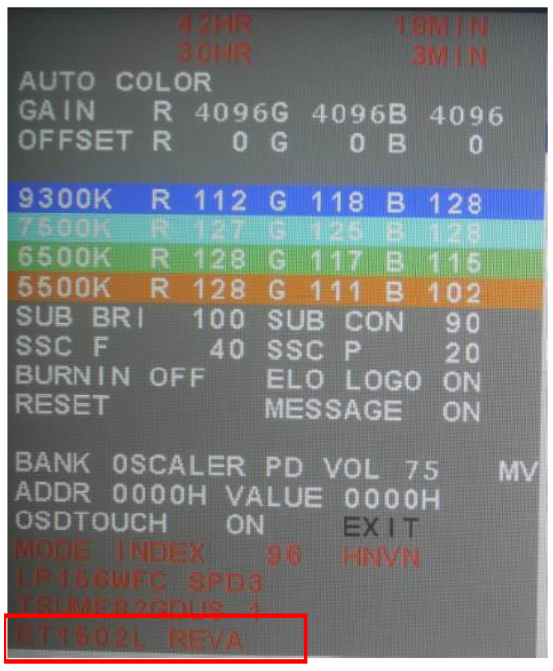

5. Você está agora no Menu OSD de Fábrica. O FW será exibido na parte inferior do menu.*


*As imagens acima podem não refletir seu produto atual, mas são apenas um exemplo.
