В этой статье объясняется, как удалить или заменить адаптер Wi-Fi в сенсорных компьютерах Elo серии X.

Этот гид предназначен для ИТ-инженеров, системных инженеров, электротехников и конечных пользователей. Если вам нужна дополнительная помощь после выполнения этого руководства, свяжитесь с технической поддержкой Elo по адресу www.elotouch.com.

Необходимое оборудование

• Плоская защитная поверхность
• Сенсорный компьютер Elo X-Series AIO
• Небольшая отвертка с крестообразным шлицем
• Изолента, если адаптер Wi-Fi не будет заменен
• Запасной адаптер Wi-Fi, если модуль заменяется

Процедура

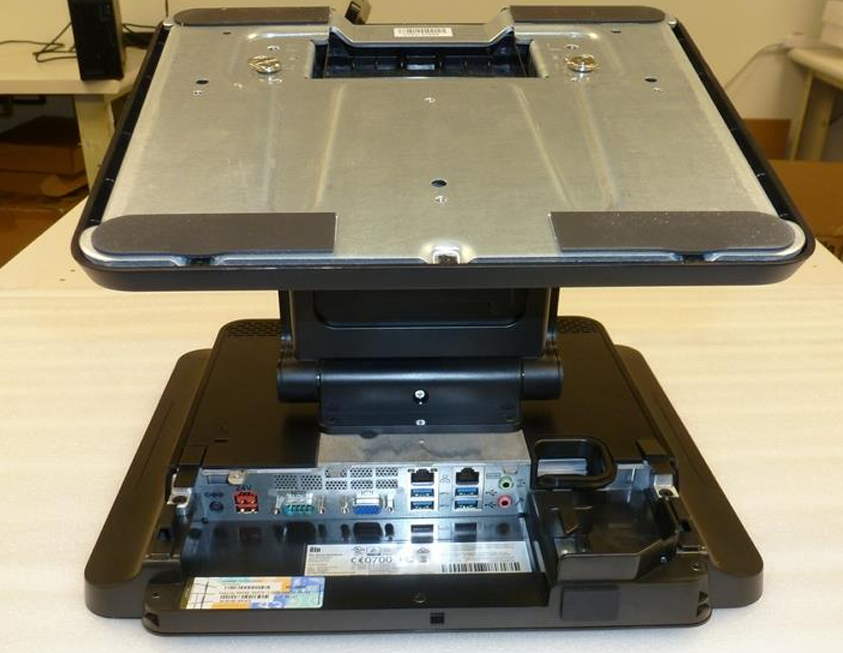

1. Поместите устройство на защитную поверхность
   Поместите устройство X-Series лицом вниз на плоской защитной поверхности.

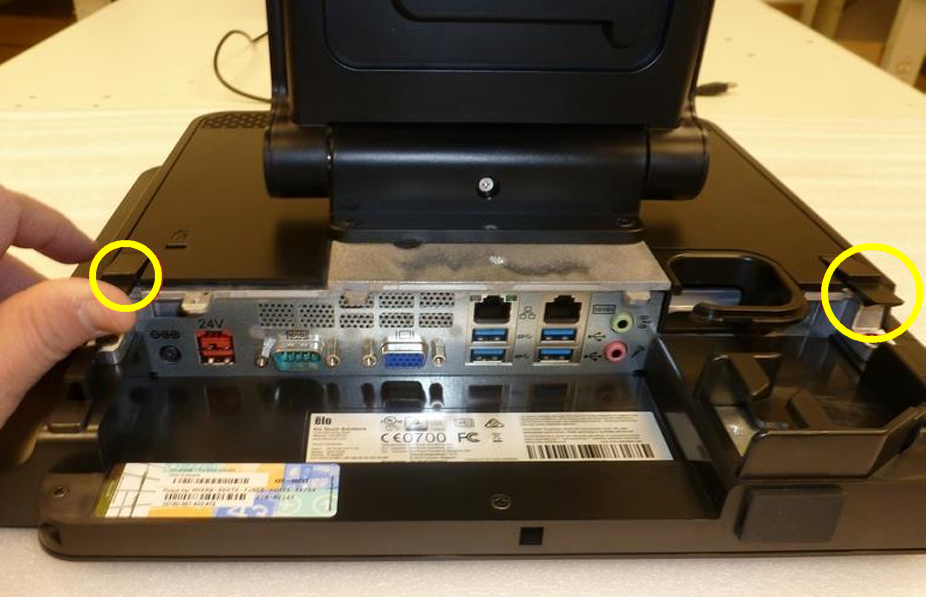

2. Снимите заднюю крышку
   Поднимите две вкладки, расположенные внизу задней крышки, затем нажмите вверх и вперед, чтобы снять крышку.



3. Отключите кабели антенны

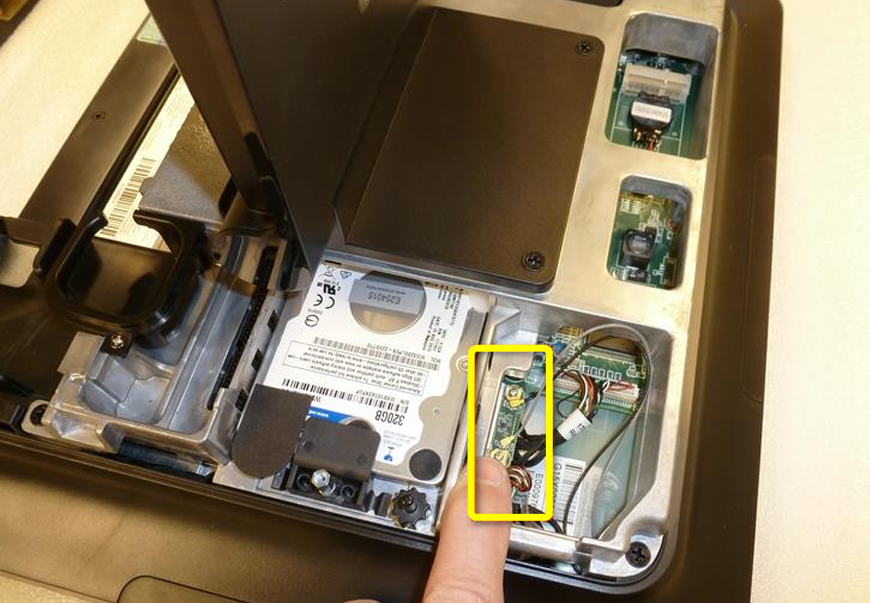

   Найдите адаптер Wi-Fi в верхнем правом углу устройства и отключите черные и серые антенны от адаптера.

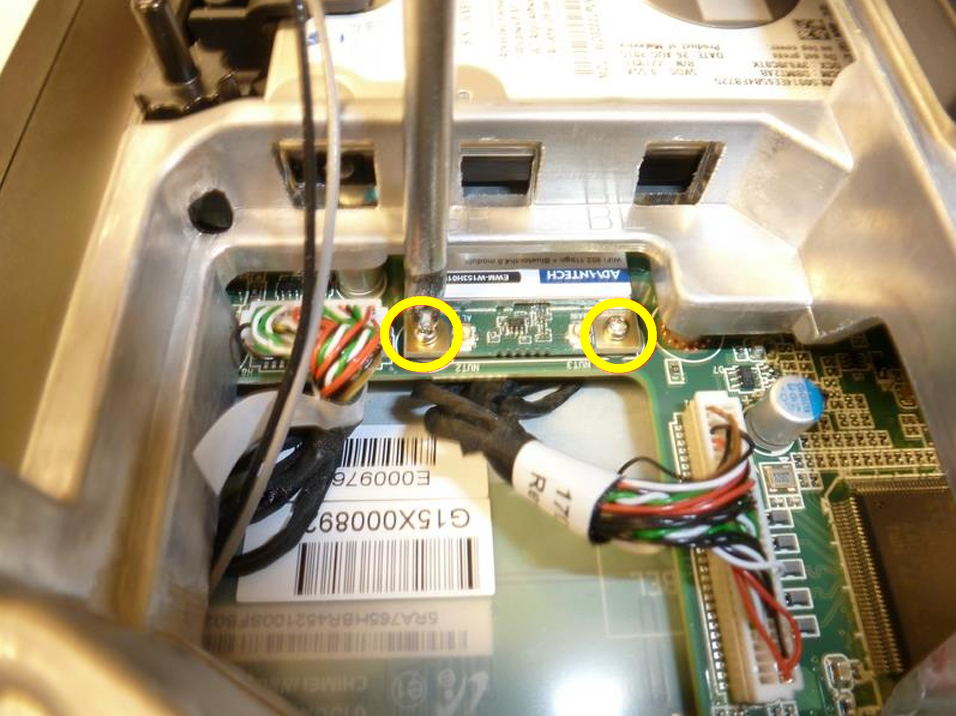

4. Удалите винты адаптера
   Используя небольшую отвертку с крестообразным шлицем, удалите два винта, крепящих адаптер Wi-Fi.

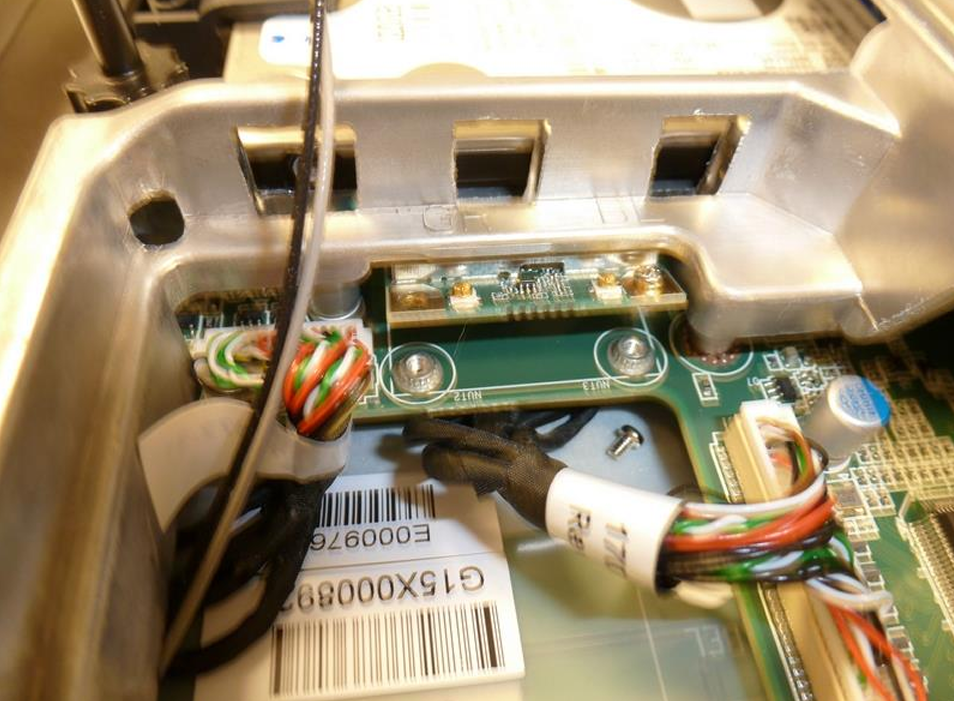

5. Поднимите адаптер Wi-Fi
   После удаления винтов адаптер Wi-Fi поднимется вверх из слота.

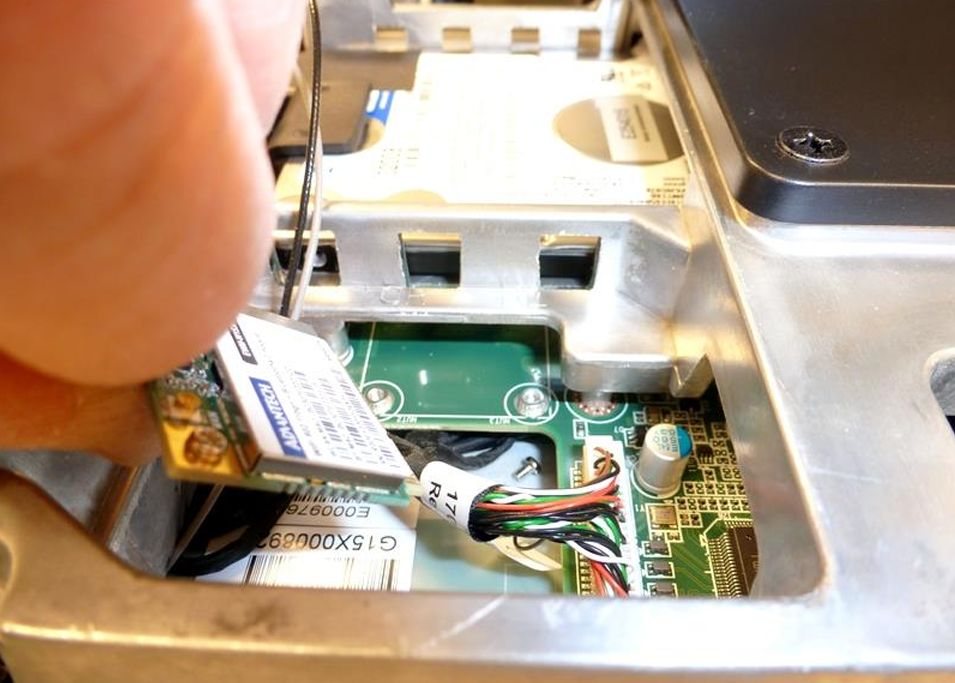

6. Удалите адаптер
   Осторожно удалите адаптер Wi-Fi из устройства.

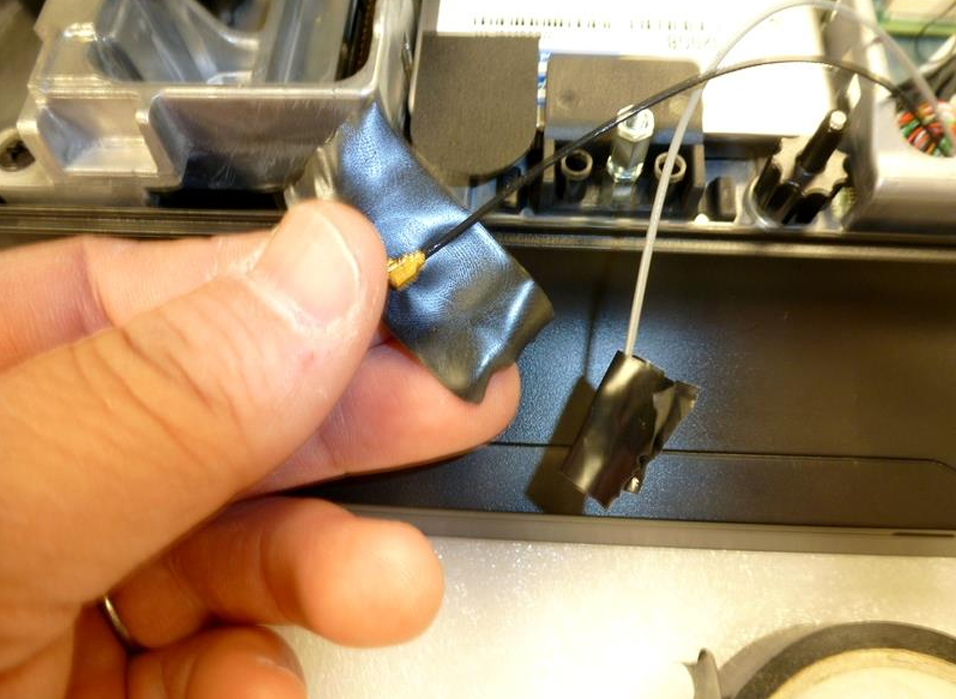

7. Установите замену или защитите соединители
   Если адаптер Wi-Fi не будет заменен, заверните соединители антенны изолентой, чтобы предотвратить случайные короткие замыкания. Если устанавливаете заменяющий адаптер, вставьте новый адаптер в слот и соберите устройство обратно в обратном порядке.

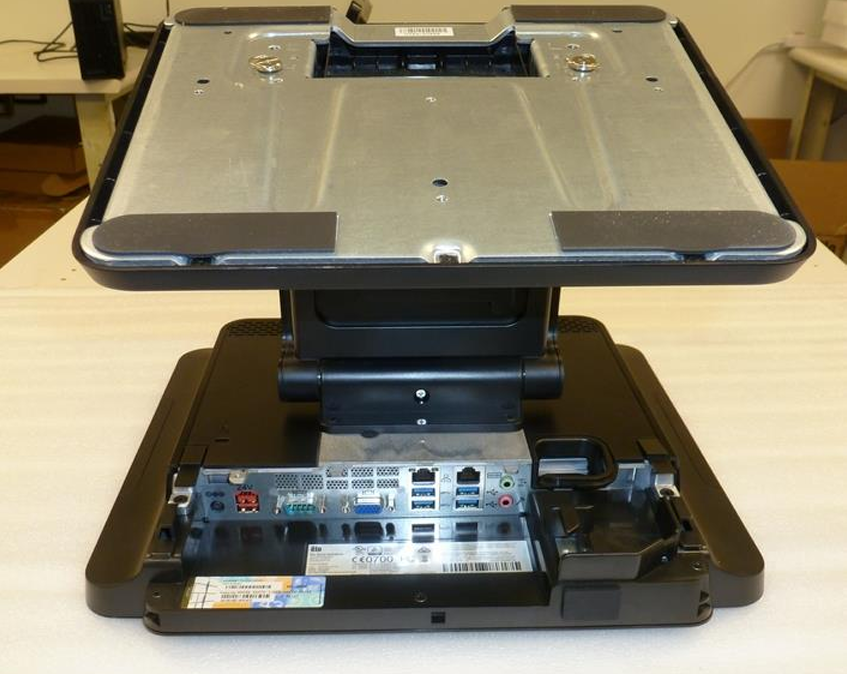

8. Переустановите заднюю крышку
   Установите заднюю крышку, чтобы завершить процедуру.



Дополнительные заметки

• Обращайтесь с соединителями антенны осторожно, чтобы не повредить выводы соединителей.
• Держите удаленные винты в безопасном месте во время разборки.
• Соберите устройство в обратном порядке разборки.
