Как обновить BIOS материнской платы на Elo X-Series Rev. A, компьютерах All-in-One (чипсет Q87)
Аудитория: Общее / Клиенты Elo, IT-поддержка, инженеры по полевым работам и интеграторы
Тип статьи: Обслуживание устаревшего оборудования и процедура прошивки BIOS
⚠️ Уведомление о поддержке устаревших продуктов:
Эта статья и процедура прошивки предоставляются в качестве услуги для устаревших Elo X-Series AiO Touchcomputers, которые достигли официального конца жизни (EOL).
КРИТИЧЕСКАЯ ПРОВЕРКА ОБОРУДОВАНИЯ: Устройства Elo X-Series были изготовлены с двумя различными архитектурами материнской платы: Intel H81 и Intel Q87. Эта процедура и пакет прошивки применимы ТОЛЬКО к системам, оборудованным материнской платой Q87. Попытка прошить этот пакет BIOS на материнскую плату H81 повредит EEPROM и приведет к необратимому повреждению материнской платы.
Необходимое оборудование и загрузки программного обеспечения
| Элемент | Описание и ссылки для загрузки |
|---|---|
| Целевое оборудование | Elo X-Series Rev. A, AiO Touchcomputer (материнская плата Intel Q87) |
| USB флеш-накопитель | Стандартный USB 2.0/3.0 флеш-накопитель (отформатированный как загрузочный диск DOS) |
| Пакет BIOS Q87 | Скачать файлы обновления BIOS Elo X-Series Q87 (v113) |
| Файлы системных файлов загрузки DOS | Скачать системные файлы загрузки DOS |
| Инструмент форматирования HP USB |
Инструмент форматирования дисков HP USB (Softpedia) (Программа третьей стороны, предоставленная для удобства форматирования; Elo не несет ответственности за программное обеспечение третьих сторон.) |
Поэтапная процедура прошивки BIOS
-

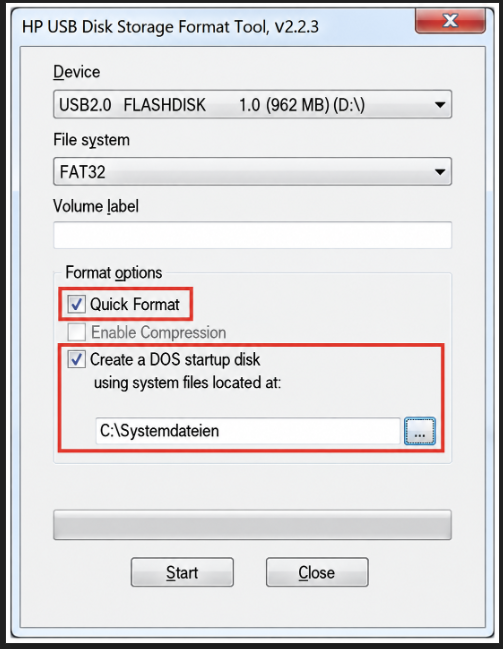

Создайте загрузочный USB-диск DOS:
Запустите Инструмент форматирования дисков HP USB от имени администратора. В разделе Параметры форматирования установите флажок Создать загрузочный диск DOS, выберите используя системные файлы DOS, находящиеся по адресу:, и выберите папку с загруженными и извлеченными системными файлами DOS. Нажмите Старт: -

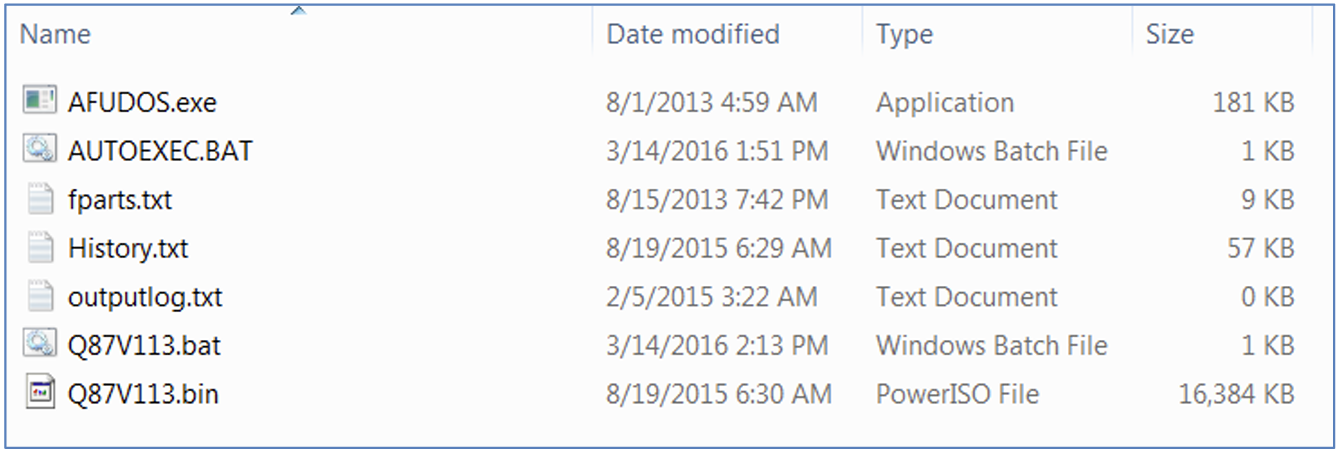

Копировать файлы прошивки BIOS на USB:
Извлеките загруженный архивQ87 BIOS (v113)и скопируйте все файлы непосредственно в корневой каталог вашего загрузочного USB-флеш-накопителя: -

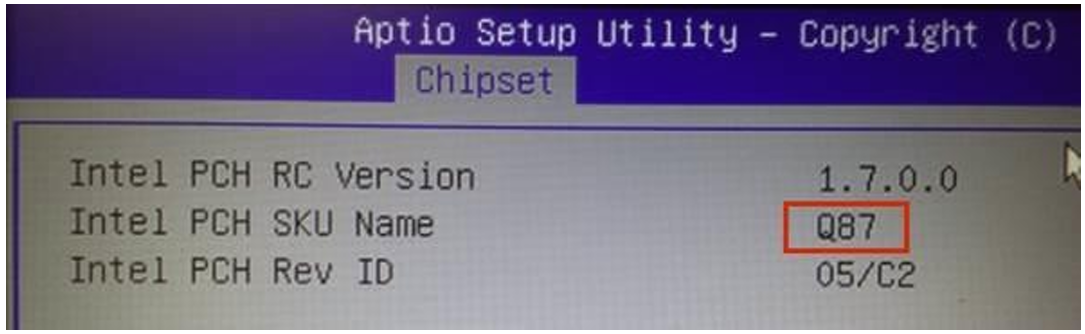

Проверьте архитектуру материнской платы Q87:
Повторно подтвердите, что ваша целевая система является материнской платой Intel Q87 перед продолжением: -

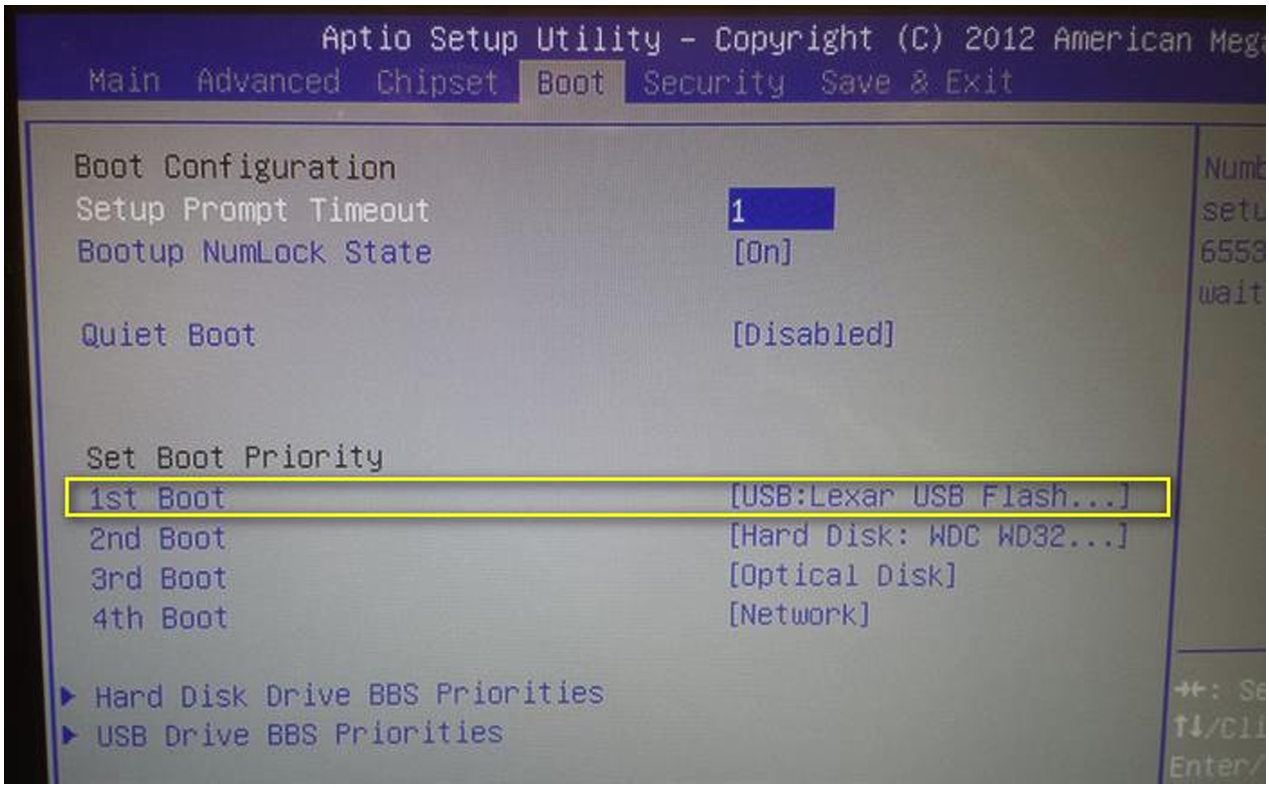

Настройка порядка загрузки BIOS:
Вставьте подготовленный USB-накопитель в устройство Elo X-Series. Включите компьютер и многократно нажимайте Del или F2, чтобы войти в утилиту настройки BIOS. Перейдите на вкладку BOOT и настройте USB флеш-накопитель как Опция загрузки №1. Нажмите F4, чтобы сохранить изменения и выйти: -

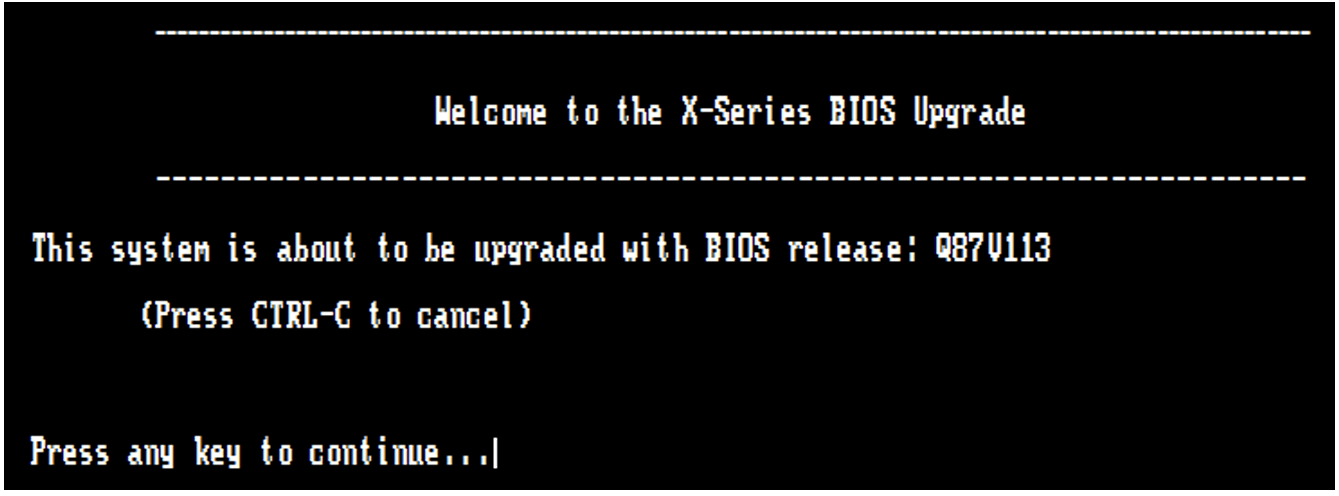

Загрузка в утилиту прошивки DOS:
Система загрузится в среду прошивки DOS и отобразит приглашение на инициализацию. Нажмите любую клавишу, чтобы начать автоматическую последовательность прошивки: -

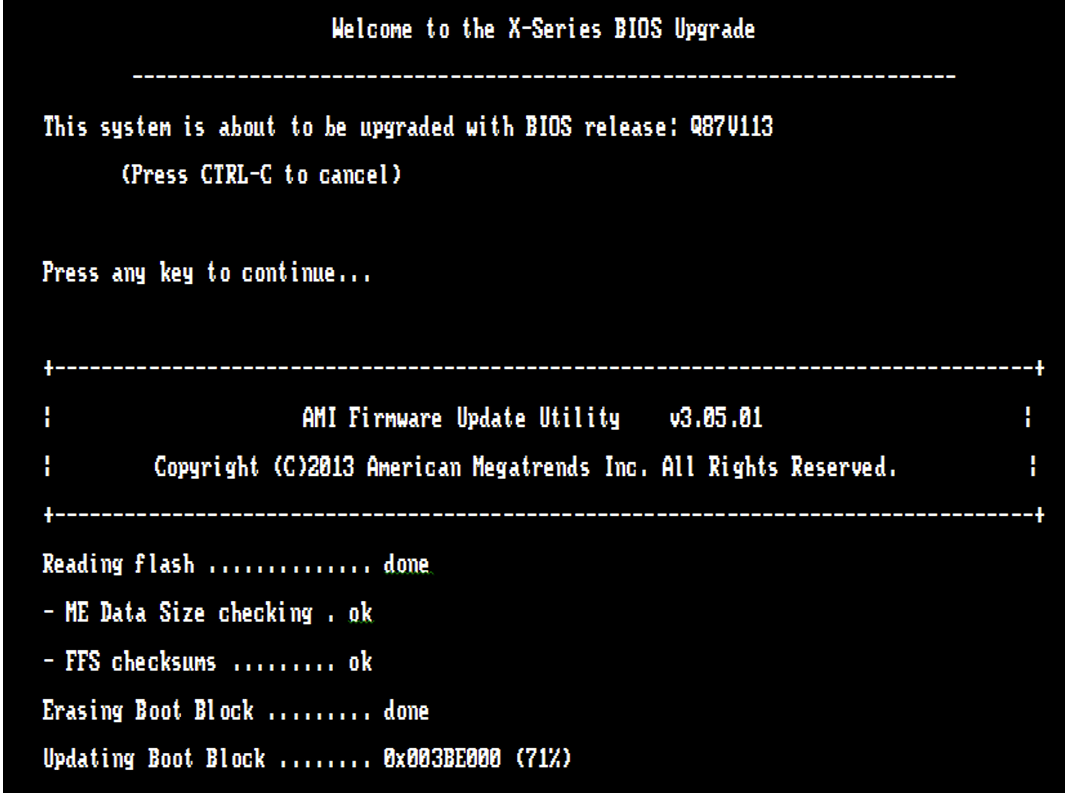

Выполнение прошивки в процессе:
Инструмент прошивки будет стирать, записывать и проверять блоки EEPROM.⚠️ НЕ ПРЕРЫВАЙТЕ: Не выключайте питание и не отключайте машину, пока процесс прошивки активно выполняется. -

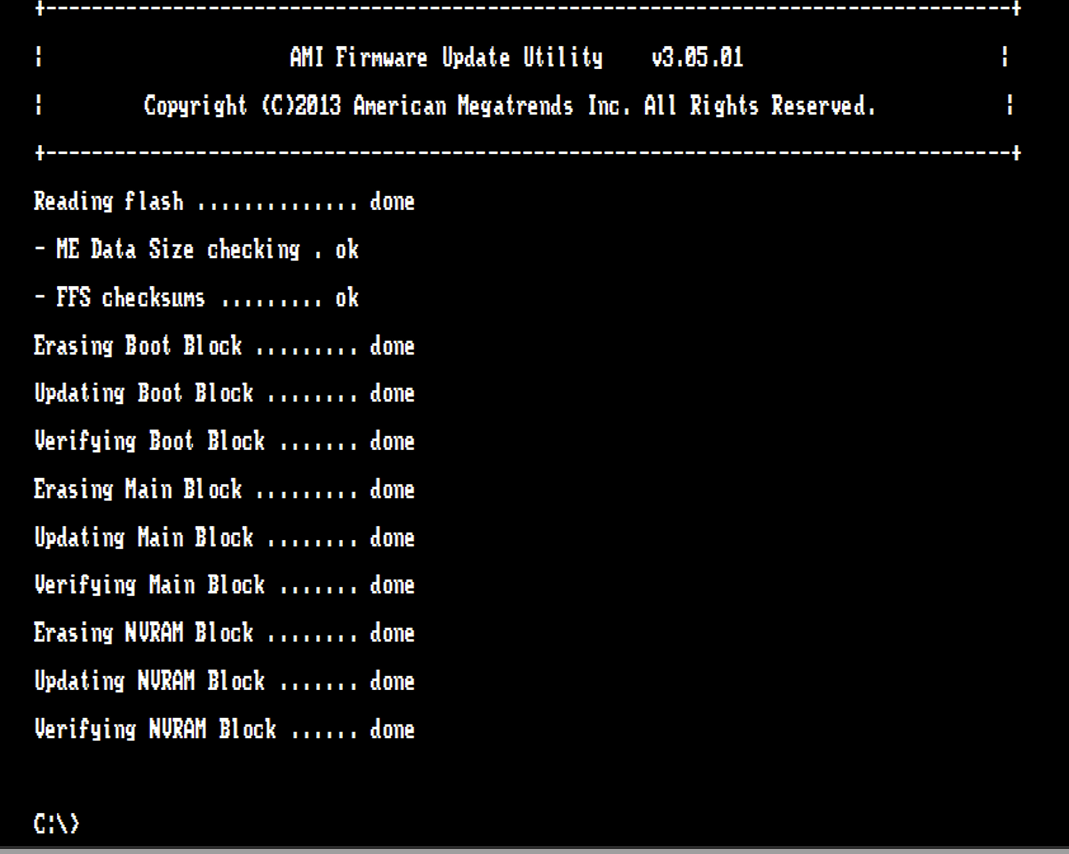

Прошивка завершена:
Когда процесс прошивки успешно завершится, командная строка вернется к стандартномуC:\>приглашению. Удалите USB флеш-накопитель и выполните цикл питания системы: -

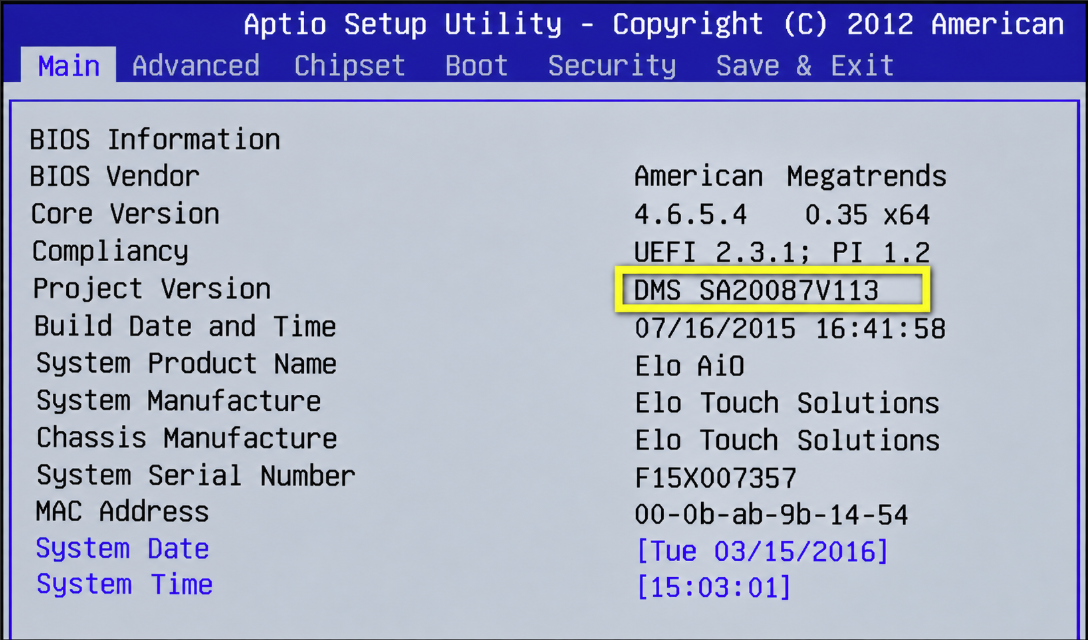

Проверьте версию BIOS:
Включите систему и войдите в настройку BIOS. На вкладке Main проверьте, что строка Project Version отображает обновленную версию (например,V113):
