В этой статье представлены инструкции по тестированию GPIO на рюкзаке Elo для устройств Android

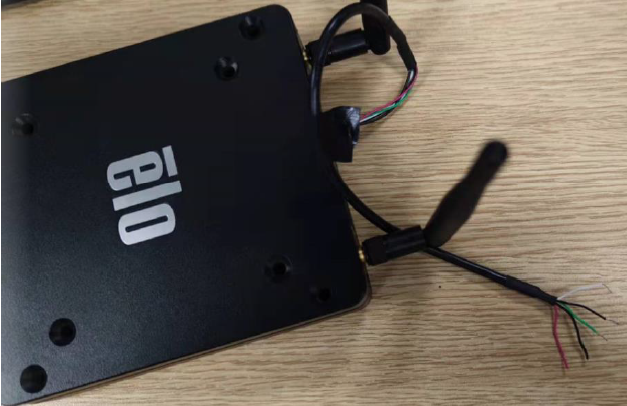

Используя набор кабелей GPIO: P/N: E211544 или аналогичный кабель. Запустите приложение тестирования периферийных устройств ELO и подключите кабель GPIO к соединению GPIO на устройстве Backpack 4.0.

a. Соедините белую линию с черной линией. == GPIO81 должен стать низким
b. Соедините зеленую линию с черной линией. == GPIO82 должен стать низким
c. Измерьте напряжение красной линии == Оно должно быть 5В
d. Измените выход GPIO80 на низкий. Он должен стать 0 В
