В этой статье представлены панель и интерфейсы EloPOS Pack с описаниями

Эта информация также находится в Руководстве пользователя EloPOS Pack.

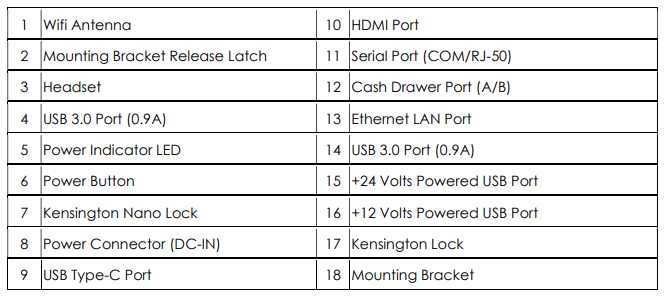

1. Wifi-антенна
Подключите прилагаемую антенно для использования Wifi. Антенна совместима с диапазонами 2.4G и 5GHz.

2. Замок для съемной скобы
Сдвиг замка вправо освободит монтажную скобу от EloPOS Pack.

3. Наушники
Аудиопорт предназначен для подключения наушников и микрофона.

4. USB 3.0 порт (0.9A)
На передней панели EloPOS Pack доступны два стандартных порта USB 3.0 Super Speed.

5. Индикатор питания LED
Индикатор питания LED показывает состояние EloPOS Pack. См. раздел 3 для получения дополнительной информации.

6. Кнопка питания
Нажмите кнопку питания, чтобы включить/выключить EloPOS Pack.

7. Kensington Nano Lock
Kensington Nano Lock — это ультратонкий антиворовой механизм для закрепления EloPOS Pack в желаемом месте. Кабельный замок Kensington не включен.

8. Порт питания (DC-IN)
Чтобы включить EloPOS Pack, подключите DC-разъем блока адаптера питания AC/DC к питанию устройства.

9. Порт USB Type-C
Порт USB Type-C позволяет подключаться к другим совместимым устройствам типа C (до 27W).

10. HDMI порт
HDMI порт позволяет подключаться к дисплею с HDMI-входом.

11. Серийный порт (COM/RJ-50)
Серийный порт соответствует спецификации RS-232 для подключения интерфейса RJ-50.

12. Порт для денежного ящика (A/B)
Основной порт денежного ящика — это интерфейс RJ-12 и обеспечивает переключаемую работу на +12 вольт и +24 вольт. Значение по умолчанию установлено на +24 вольта, и настройки регулируются с нижней части EloPOS Pack.

13. Ethernet LAN порт
Ethernet LAN порт обеспечивает скорость до 1 Гбит/с для сетей.

14. USB 3.0 порт (0.9A)
На задней стороне доступны два стандартных порта USB 3.0 Super Speed.

15. Порт USB с питанием +24 вольт
Порт USB с питанием +24 вольт включен во все модели. Максимальная мощность порта +24 вольт составляет 24 вольта при 0.5 ампера. Если ваш EloPOS Pack работает на 100% загрузки и все порты ввода/вывода, кроме порта USB с питанием 24V, подключены при максимальной нагрузке каждого порта, НЕ используйте порт USB с питанием +24 вольт, используйте внешний адаптер питания для периферийных устройств с питанием +24 вольт.

Пожалуйста, убедитесь, что общее потребление мощности ваших периферийных устройств не превышает следующее (предполагая, что EloPOS Pack работает на максимальном потреблении мощности):

16. Порт USB с питанием +12 вольт
Максимальная мощность порта USB с питанием +12 вольт составляет 12 вольт при 1 ампере.

17. Замок Kensington
Замок Kensington является стандартным антиворовым механизмом для закрепления EloPOS Pack в желаемом месте. Кабельный замок Kensington не включен.

18. Монтажная скоба
Скоба имеет четыре отверстия для крепления к столу с использованием четырех винтов M4 или #8. Высота головки винта должна быть 3,0 мм (0,118”) или меньше. При установке на стену рекомендуется использовать четыре винта M3 или #8. Длина винта должна быть больше 25 мм, а высота головки винта должна быть 3,0 мм (0,118”) или меньше.
